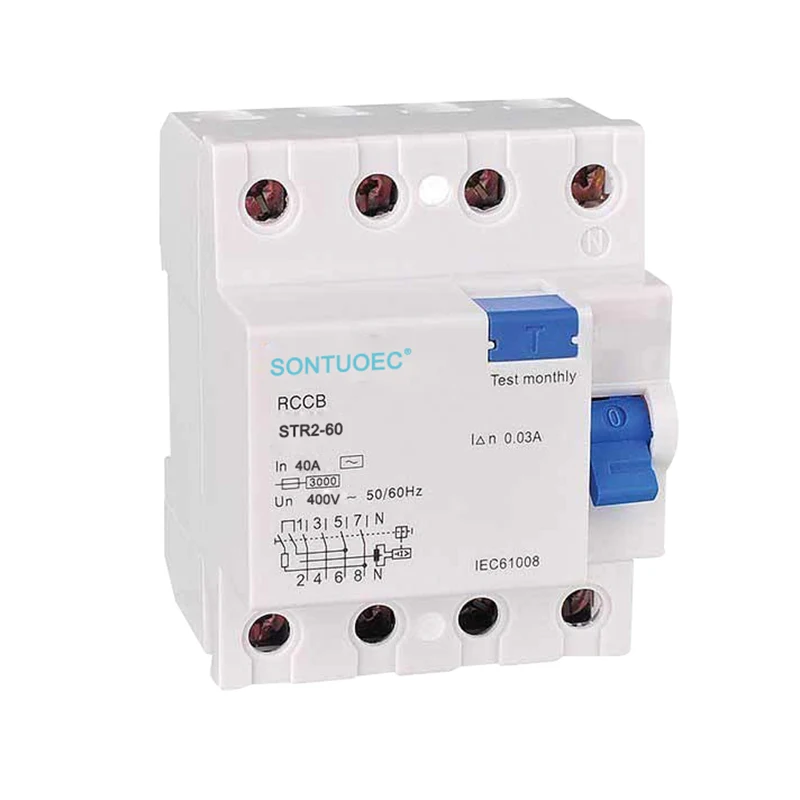

Этот тип переменного тока 4P 63A /30 мА запускает механизм отключения внутреннего отключения RCD, заставляя RCD быстро отключить источник питания, защищая тем самым безопасность электрического оборудования и персонала.
Стандартный | IEC61008-1 |
Количество полюсов |
2p, 4p |
Рейтинг тока (а) |
16, 25,32,40,63 |
Оценка остаточная эксплуатация Ток (в) (ma) |
10,30,100 300 500 |
Рейтинг остаточный Ток без операции (INO) (MA) |
≤0,5 дюйма |
Оцененное напряжение (V) |
AC 230/240 |
AC 230/400 |
|
Остаточный эксплуатационный ток Объем |
0,5 дюйма ~ в |
Остаточный ток с времени |
≤0,3 с |
Короткий замыкание Емкость (ICU) |
6000а |
Выносливость |
4000 |
Степень защиты |
IP20 |

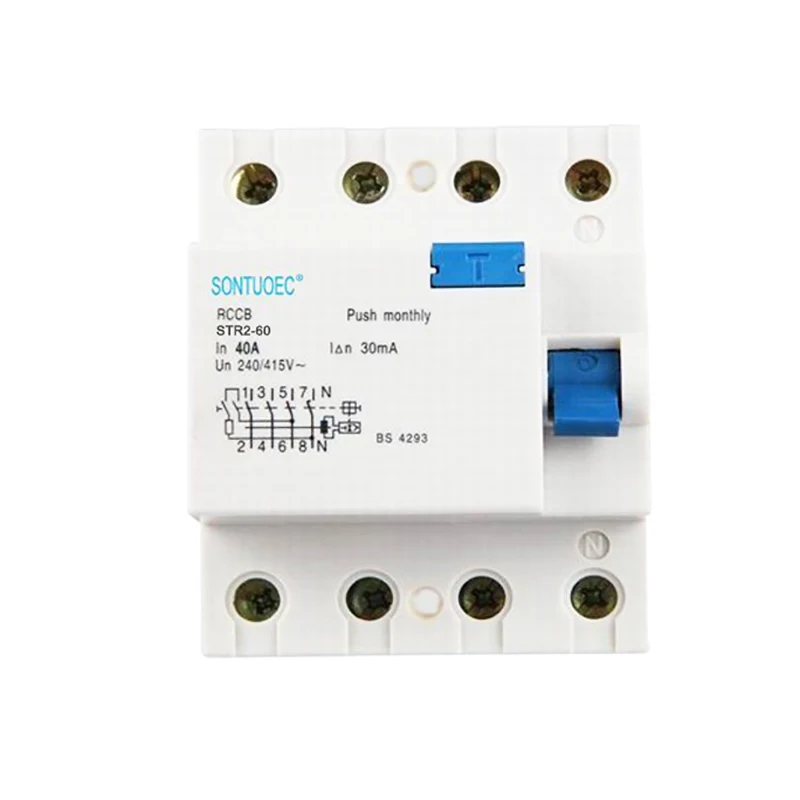

4p: указывает на то, что этот тип переменного тока 4P 63A /30MA является переключателем с четырьмя полюсами, то есть он может контролировать на выключенных четырех схемах одновременно. Эта конструкция обычно используется в приложениях, где фаза, ноль и два заземления должны быть отключены одновременно, чтобы обеспечить, чтобы в случае утечки или разлома цепь может быть полностью отрезана, чтобы обеспечить более высокий уровень защиты от электрической безопасности.
63a: указывает на то, что RCD оценивается в 63 ампер, что является максимальным токовым значением, которое RCD может непрерывно переносить, не вызывая перегрева или повреждения.
30ma: указывает на то, что RCD имеет ток действия утечки в 30 миллиампер, то есть, когда ток утечки в электрической системе превышает это значение, RCD быстро сократит источник питания, чтобы защитить личную безопасность и предотвратить такие несчастные случаи, как электрические пожары.
RCD: устройство остаточного тока, устройство электрической безопасности, используемое для обнаружения остаточного тока (то есть тока утечки) в электрической системе и отключить источник питания.
Type Тип: это означает, что RCD является типом, то есть он может правильно действовать как на AC, так и на пульсирующие остаточные токи постоянного тока (гладкий ток постоянного тока ≤6 мА может быть разрешен). Этот тип RCD подходит для цепей со многими электронными устройствами, такими как бытовые приборы, офисные приборы, компьютеры и другие места.
Принцип работы RCD основан на трансформаторе остаточного тока. Когда в электрической системе происходит несбалансированный ток (то есть утечка), трансформатор остаточного тока обнаруживает этот несбалансированный ток и генерирует магнитный поток, пропорциональный току утечки. Этот магнитный поток запускает механизм внутреннего отключения RCD, заставляя RCD быстро отключить источник питания, тем самым защищая безопасность электрического оборудования и персонала.
Промышленная энергия: в промышленных средах, из -за наличия большого количества электрического оборудования и сложных цепных систем необходимо использовать 4P 63A /30MA RCD типа для обеспечения комплексной защиты от электрической безопасности.
Коммерческий: в коммерческих помещениях, таких как торговые центры, отели и т. Д., где существует высокая концентрация людей и электрического оборудования, для обеспечения электрической безопасности также необходим этот тип RCD.
Высококачественный жилой: в некоторых высококлассных резиденциях 4P 63A /30 мА RCD также выбирается для обеспечения более высокого уровня защиты от электрической безопасности.
