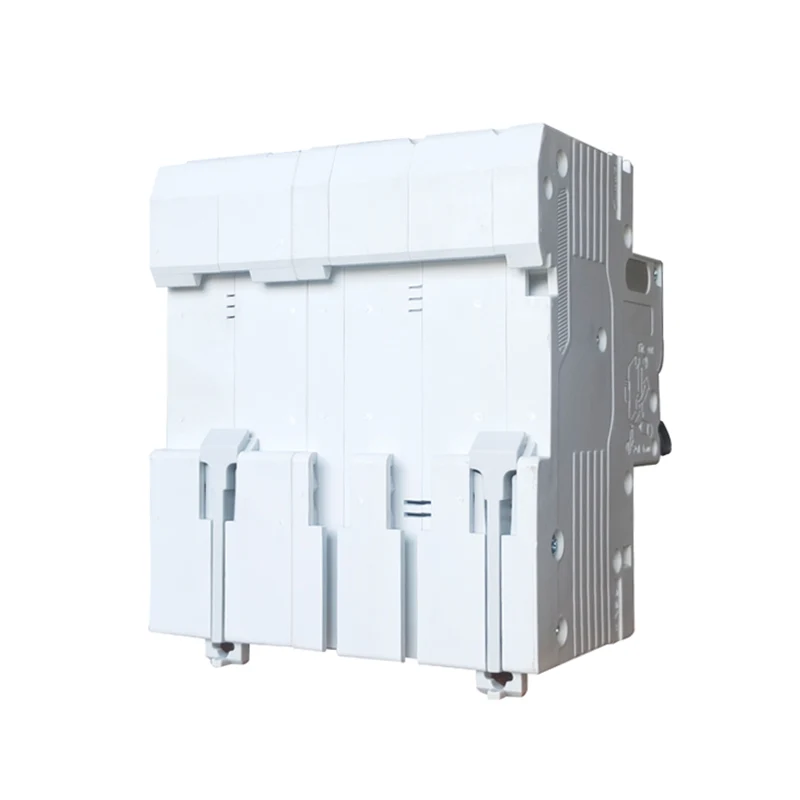

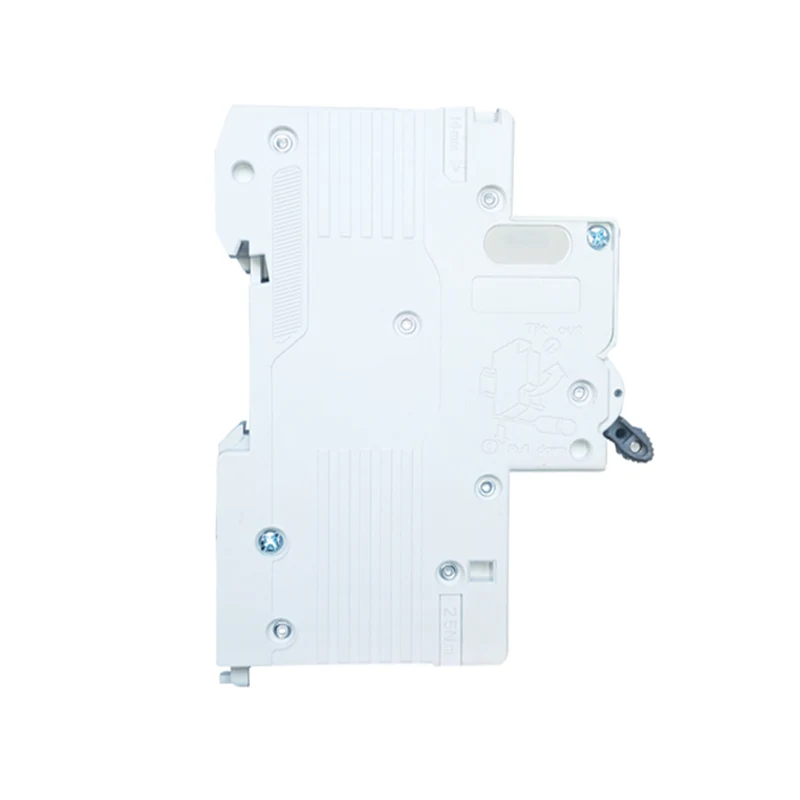

Многофункциональный АВДТ 100А 2п 4п

STSF2-100 100A 2p 4p Многофункциональный АВДТ подходит для сети переменного тока частотой 50/60 Гц, рассчитанной на работу в цепи с напряжением 230–400 В и номинальным током 100 А, в случае поражения человека электрическим током или утечки в электросети. Когда утечка, повышенное и пониженное напряжение достигают заданных значений, автоматический выключатель остаточного тока может быстро сработать и за очень короткий период времени быстро отключить электропитание. Когда температура контроля устройства защитного отключения достигает заданного значения, провод контроля заземления не подключается. При подключении продукт издает звуковой сигнал для защиты безопасности персонала и электрооборудования и позволяет избежать Предотвратить повреждение оборудования, вызванное перенапряжением в электросети. Имеет функции защиты от перегрузки, короткого замыкания, утечки, перенапряжения. Функции защиты от пониженного напряжения и перегрева также могут использоваться для периодического включения и выключения электрических устройств при нормальных обстоятельствах. Цепи освещения, особенно подходящие для промышленных и коммерческих систем распределения освещения. Продукт имеет небольшой объем, компактную структуру и лучшую экономическую эффективность, чем другие аналогичные продукты. Имеет красивый внешний вид, Высокая отключающая способность делает его хорошим выбором для распределения электроэнергии в домах. Этот продукт соответствует стандартам GB/T 16917.1 и IEC 61009-1 и получил сертификат CE.

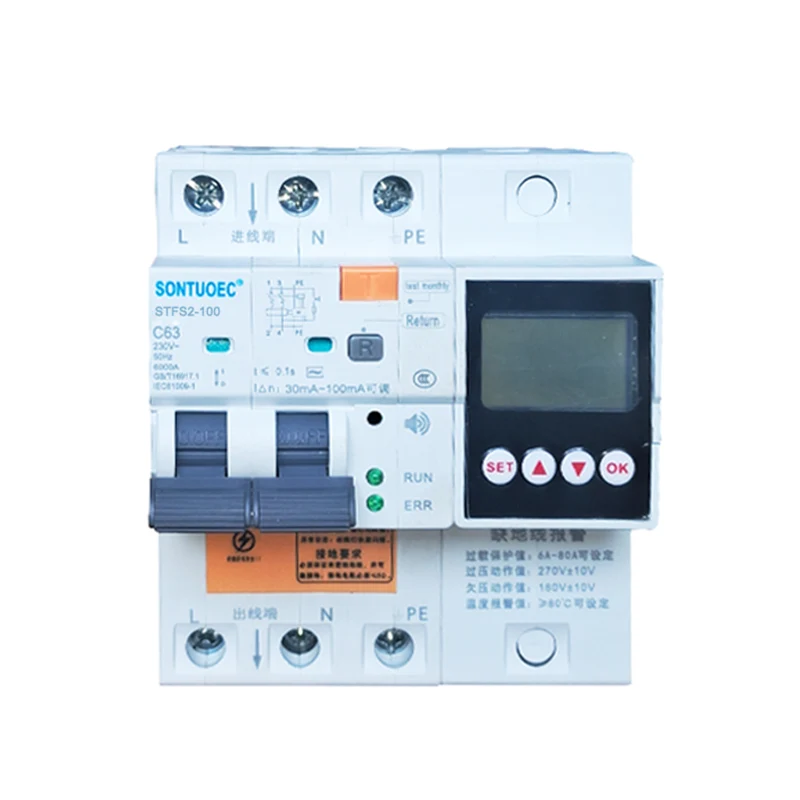

Модель:STFS2-100

Отправить запрос

Описание продукта

Модель	STFS2-100 Электронного типа
Характеристики остаточного тока	переменного тока
Стандартный	МЭК/ЕН 61009-1
Номинальная чувствительностьl△n	0,03,0,1,0,3
Полюс Нет	Полюс: 1П+Н+РЕ; 3П+Н+РЕ
Номинальный ток (А)	6А,10А,16А,20А,25А,32А, 40А,63А,80А,100А
Номинальное напряжение (В)	240/415 В; 230/400 В
Номинальный остаточный рабочий ток	10ма,30ма,100ма,300ма,500ма
Номинальное условное остаточное короткое замыкание текущий	6КА
Электромеханическая выносливость	более 4000 циклов
ФУНКЦИЯ:	защита от протечек, Защита от перегрузки по току, защита от короткого замыкания, защита от пониженного напряжения, защита от перенапряжения, Номинальный ток/напряжение регулируется, Температурная защита， Сигнализация попадания воды и так далее.

ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ВОЗДУХА:

1. Температура окружающего воздуха не должна быть ниже минус 5 градусов Цельсия, не выше плюс 40 градусов Цельсия, а среднесуточное значение не должно превышать плюс 35 градусов Цельсия.

2. Высота: Высота места установки не должна превышать 2000 м.

3.Атмосферные условия

Воздух чистый, при максимальной температуре +40°С относительная влажность воздуха не превышает 50%. Более высокая относительная влажность допускается при более низких температурах, например при +20 С,

Относительная влажность не должна превышать 90%. Из-за случайной умеренной конденсации, вызванной изменениями температуры, следует обратить внимание на принятие соответствующих мер.

4. Категория установки Категории установки: lI и III.

Ток и количество полюсов

100А: Это означает, что АВДТ рассчитано на ток 100 ампер. Номинальный ток — это максимальное значение тока, которое автоматический выключатель может выдерживать непрерывно, не вызывая перегрева или повреждения.

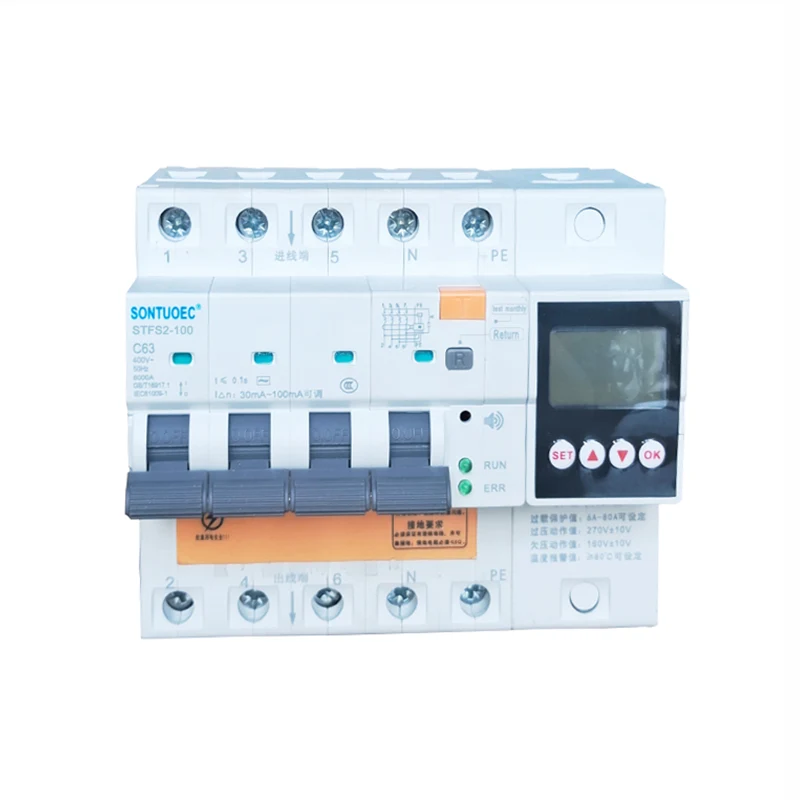

2p, 4p: Здесь буква «p» означает количество полюсов, т. е. количество фаз цепи, к которым можно подключить автоматический выключатель. 2p означает, что автоматический выключатель может быть подключен к двум фазам цепи (обычно «Огонь» и «Ноль»), тогда как 4p означает, что он может быть подключен к четырем фазам цепи (обычно трехфазным «Огонь» и «Ноль»).

Многофункциональный

Многофункциональный означает, что этот многофункциональный АВДТ на 100 А, 2п, 4п, оснащен различными функциями защиты. В дополнение к базовой защите от перегрузки и короткого замыкания он также может обеспечивать защиту от утечек, защиту от пониженного напряжения, защиту от повышенного напряжения и т. д. защита от температуры, сигнализация о проникновении воды, регулируемый ток и напряжение. Эти средства защиты позволяют RCBO обеспечить более комплексную защиту цепей и оборудования.

100A 2p 4p Multifunctional RCBO

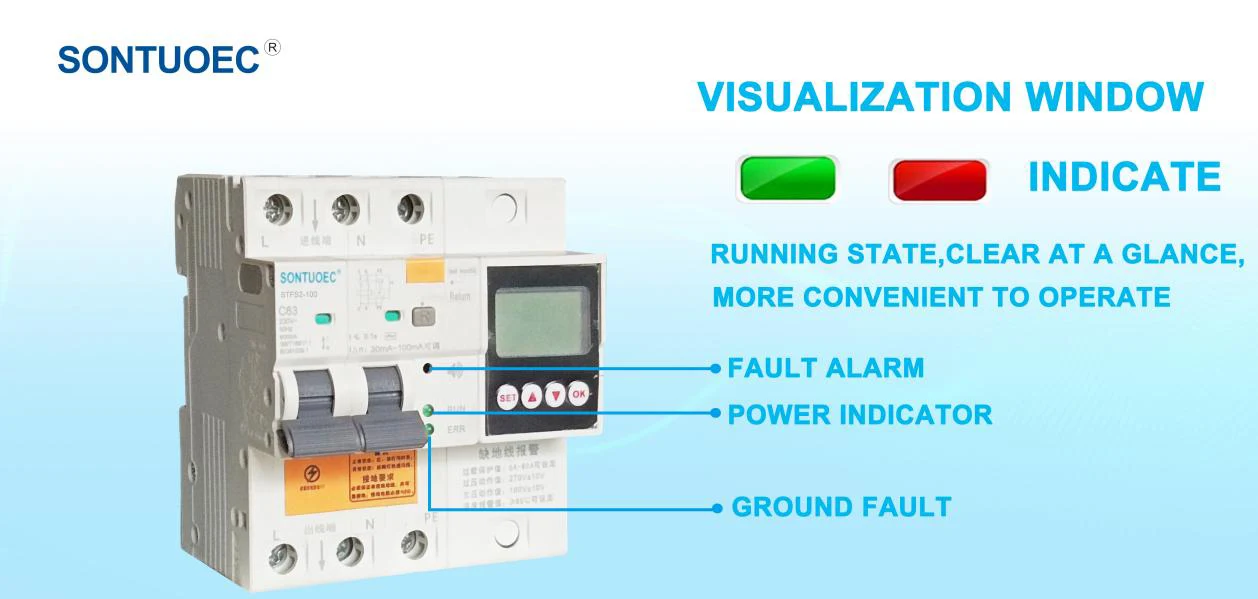

Предупреждение!

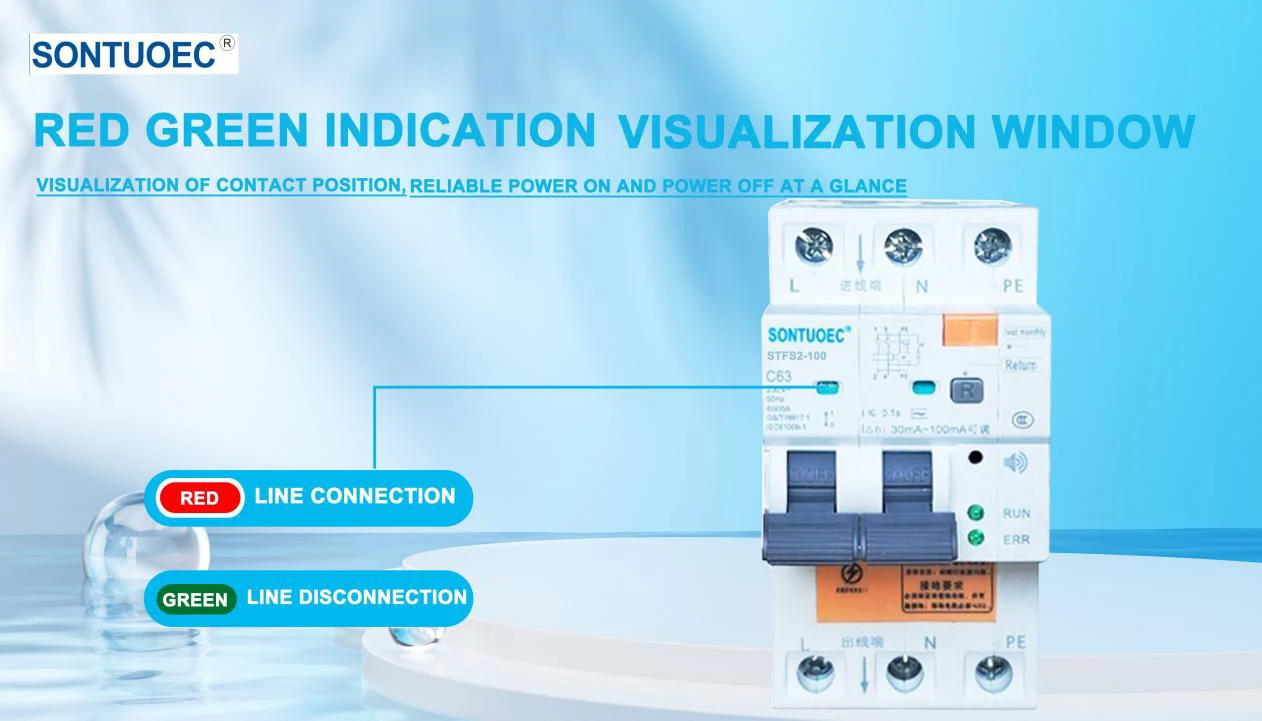

Предупреждение о нормальном состоянии: горит зеленый свет;

Ненормальное состояние: свет выключен.

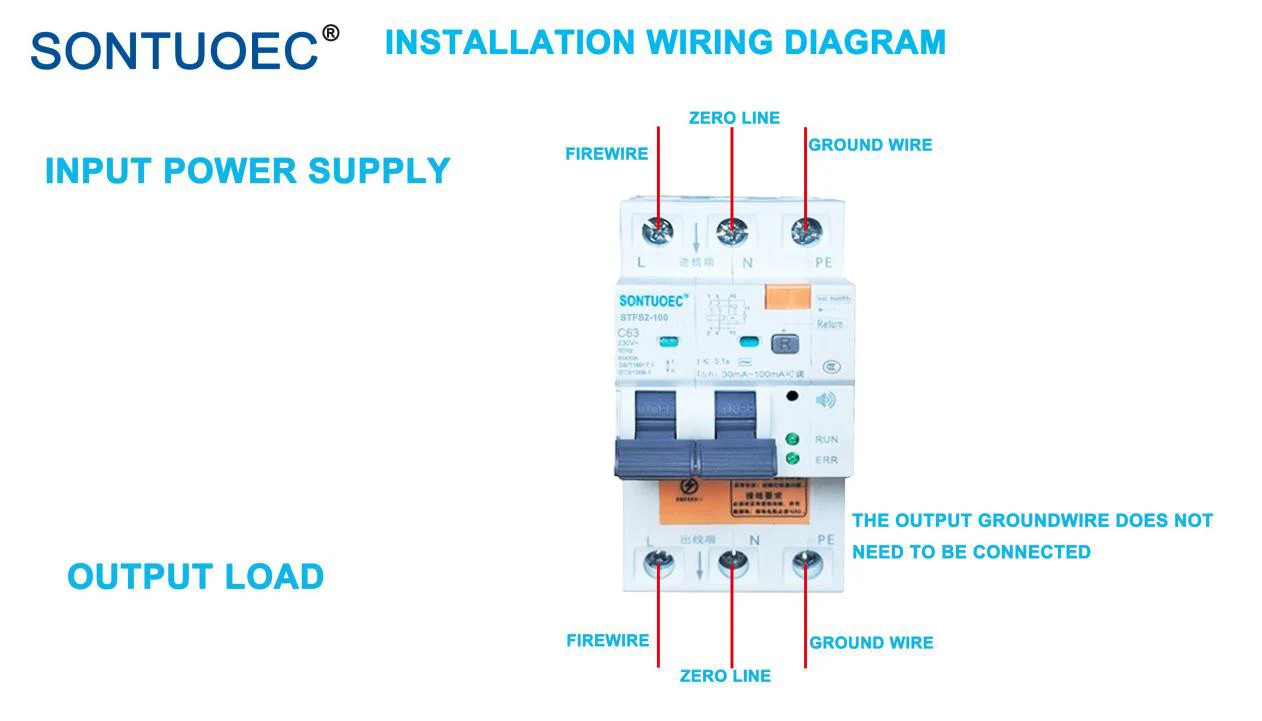

Требования к заземлению:

Необходимо следить за наличием входящего заземляющего провода и заземляющего провода, а сопротивление заземления должно составлять 5Q!

Сценарий применения

Поскольку АВДТ имеет разнообразные функции защиты, его часто используют в цепях, требующих личной безопасности, например, в электрических цепях освещения, слабого электропитания, электроприборах в домах и общественных местах. Эти места часто характеризуются наличием воды и влаги, что может легко привести к утечкам. Кроме того, АВДТ также можно использовать в промышленных электрических системах, где безопасность человека является обязательным условием, например, в цепях управления периферийным освещением, радиолокационных системах и инструментах для геологоразведки.
