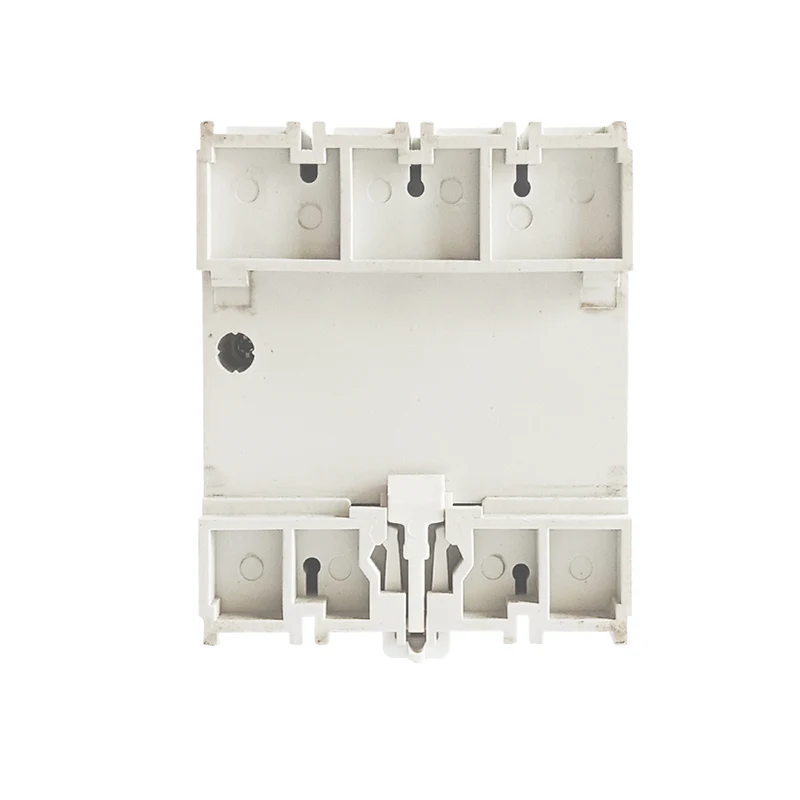

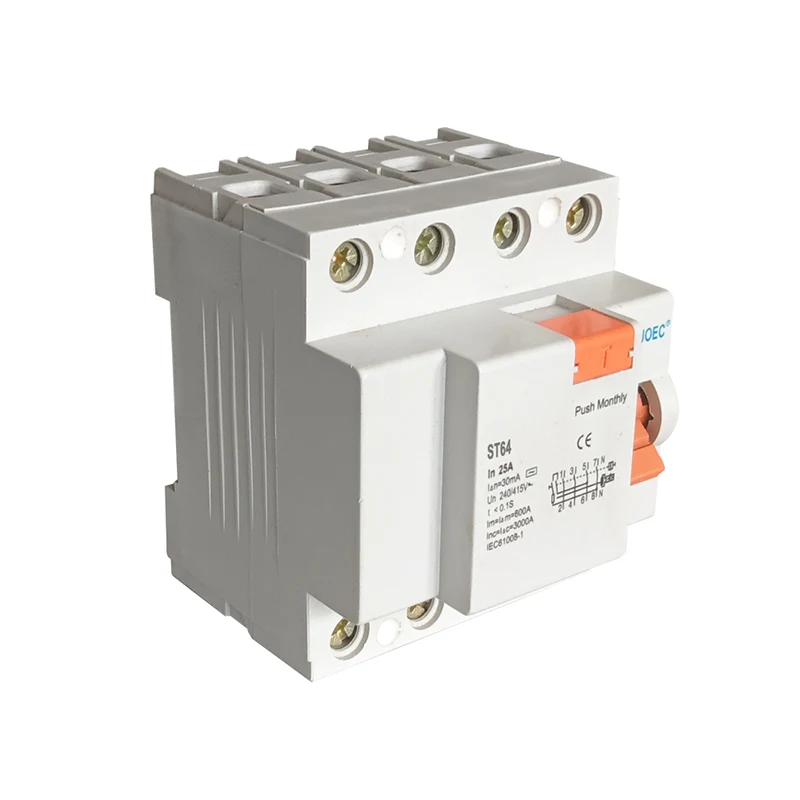

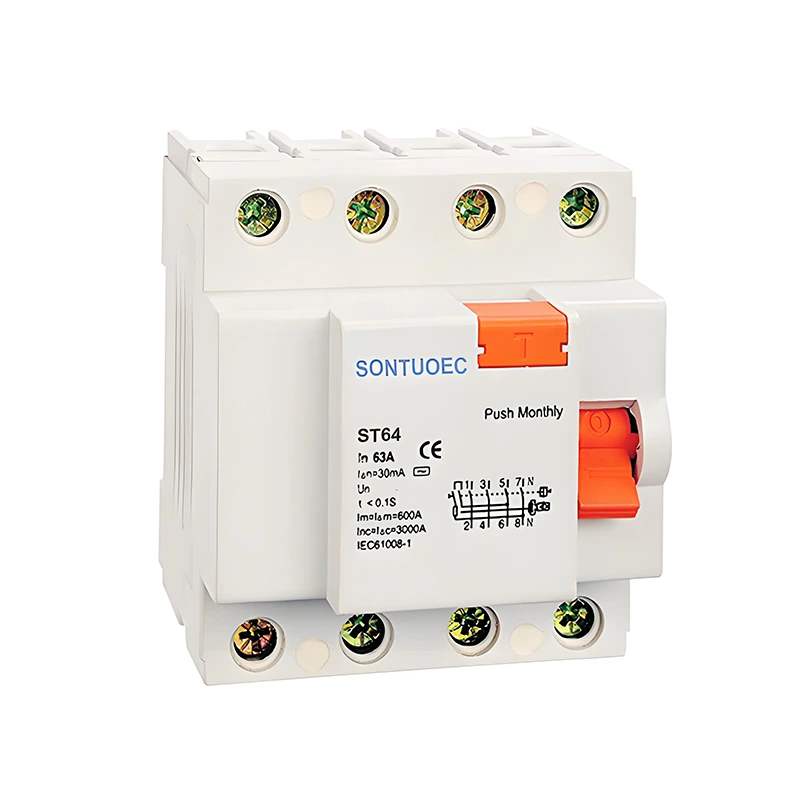

4p 63a /30ma остаточного выключателя тока остаточного тока

4p 63a /30ma остаточного выключателя тока остаточного тока представляет собой выключатель схемы остаточного тока с четырьмя полюсами (P), который имеет номинальный ток 63a и ток остаточного действия (то есть ток действия утечки) 30 мА. RCCB в основном используется для обнаружения оставшихся в цепи, а когда этот ток превышает экологически чистого значения, цепное поломка.

Модель:ST60

Отправить запрос

Описание продукта

Стандарт:	IEC 61008-1
Модель:	ST60
Остаточные характеристики тока:	И, и

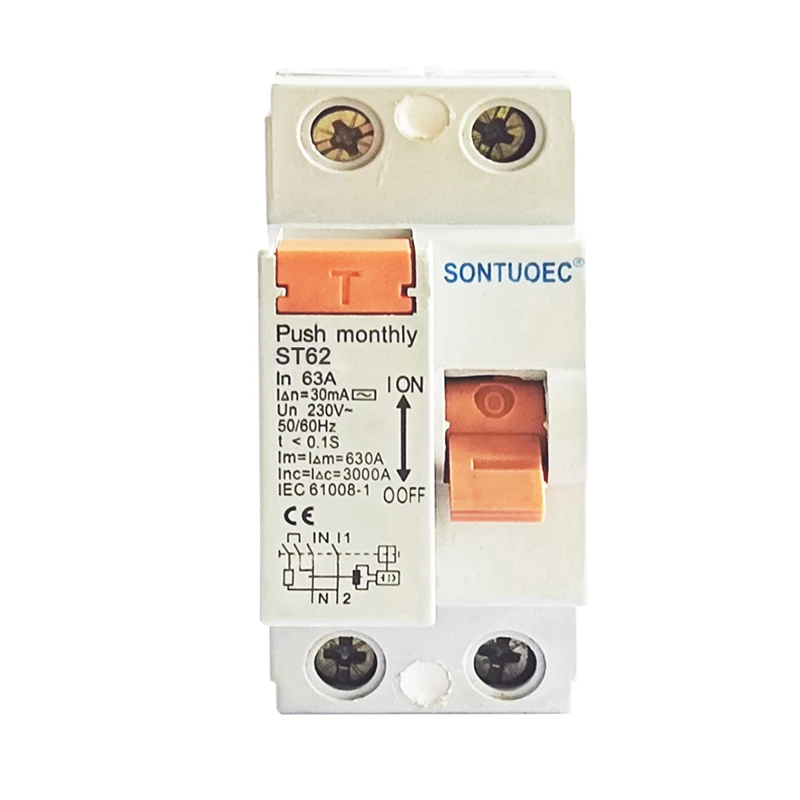

Полюс №:	2p, 4p
Оцененный ток:	16a, 25a, 32a, 40a, 63a;
Оцененное напряжение:	230/400 В.
Номинальная частота:	50/60 Гц
Рейтинг остаточного рабочего тока iΔN:	10 мА, 30 мА, 100 мА, 300 мА, 500 мА
Рейтированный остаточный не операционный ток I ΔNO:	≤0,5iΔn
Оценка условного короткого замыкания тока INC:	6000а
Оценка условного остаточного короткого замыкания ток IΔC:	6000а
Продолжительность отключения:	Мгновенная перепрыгиваниезорно 0,1 секунды
Остаточный диапазон тока отключения:	0,5iΔn ~ iΔn
Электромеханическая выносливость:	4000 циклов
Закрепление крутящего момента:	2,0 нм
Терминал соединения:	Терминал «Винт терминал» с зажимом
Установка:	35 -миллиметровый монтаж DIN RAIL

Принцип работы

Принцип работы с цепи остаточного тока 4P 63A /30 мА основан на принципе электромагнитной индукции. Когда остаточный ток в схеме превышает установленное значение, будет создан магнитный поток, пропорциональный остаточному току, и этот поток приведет к действию механизм высвобождения, что заставит выключатель цепи быстро отключить цепь. В то же время, RCCB также имеет функцию защиты от перегрузки и короткого замыкания, когда ток в схеме превышает номинальное значение, он также запускает действие механизма снятия.

Основные особенности

Конструкция с четырьмя полюсами: 4p означает, что выключатель цепи имеет четыре терминала, обычно используемые в трехфазных четырехпроводных или однофазных трехпроводных цепях, способных отрезать все фазы и нулевые (или нейтральные) токи одновременно.

Ток высокого номинального тока: 63A-номинальный ток делает выключатель цепи способным носить большие нагрузки, подходящие для защиты мощного электрического оборудования.

Чувствительное обнаружение утечки: настройка тока остаточного действия 30 мА очень низкая, что может быстро обнаружить крошечную утечку в цепи и вовремя отключить цепь, чтобы обеспечить безопасность персонала и оборудования.

Безопасно и надежно: RCCB принимает передовый механизм высвобождения и контактные материалы с превосходными электрическими и механическими свойствами, которые могут обеспечить своевременное отключение цепи в случае неисправностей, таких как перегрузка, короткий замыкание и утечка для предотвращения несчастных случаев.

Сценарий приложения

4p 25a/30ma RCCB широко используется в различных ситуациях, которые требуют электрической защиты, например:

Жилые и коммерческие здания: используются для защиты электрического оборудования и личной безопасности, предотвращая аварий на электрическом ударе и электрические пожары.

Промышленные производственные линии: используется для защиты электрического оборудования, такого как двигатели, трансформаторы и другое электрическое оборудование от нормальной работы, предотвращая повреждение и отключение оборудования из -за утечки, перегрузки и других причин.

Общественные учреждения: такие как больницы, школы, библиотеки и другие места, используемые для обеспечения безопасной работы электрического оборудования и безопасного использования электроэнергии персоналом.
