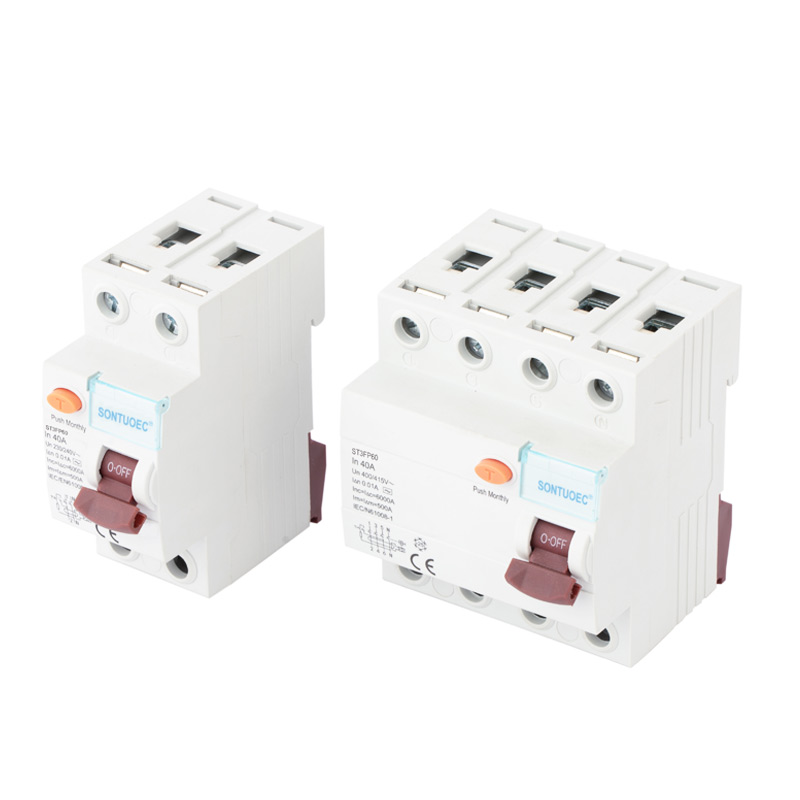

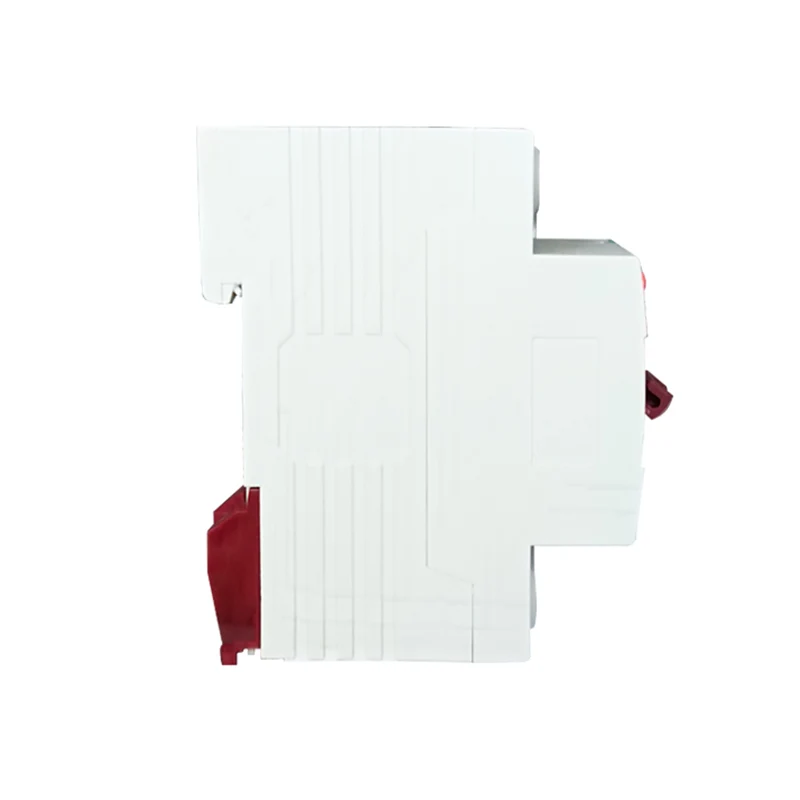

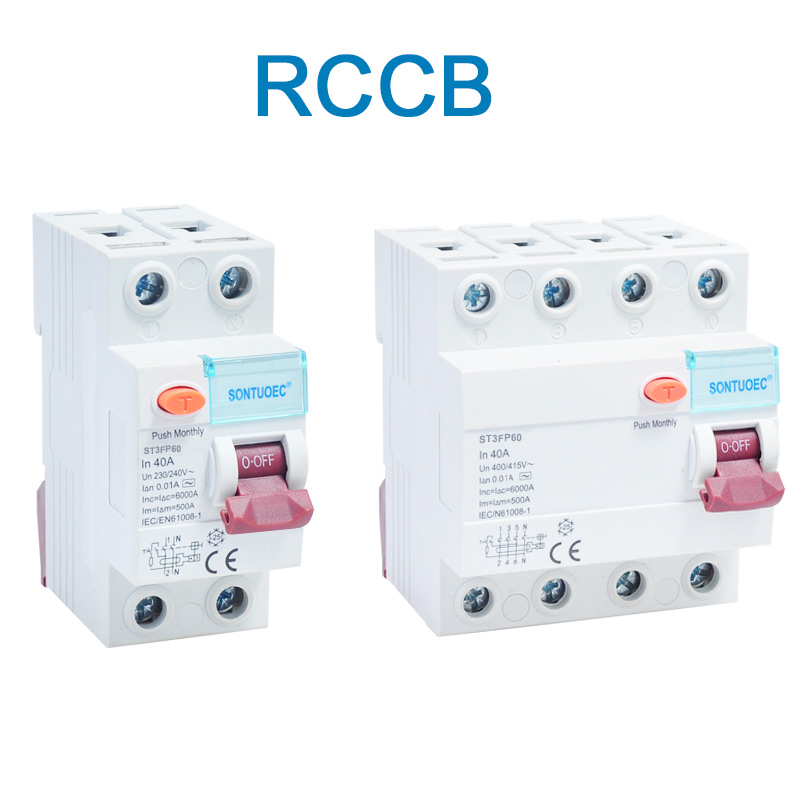

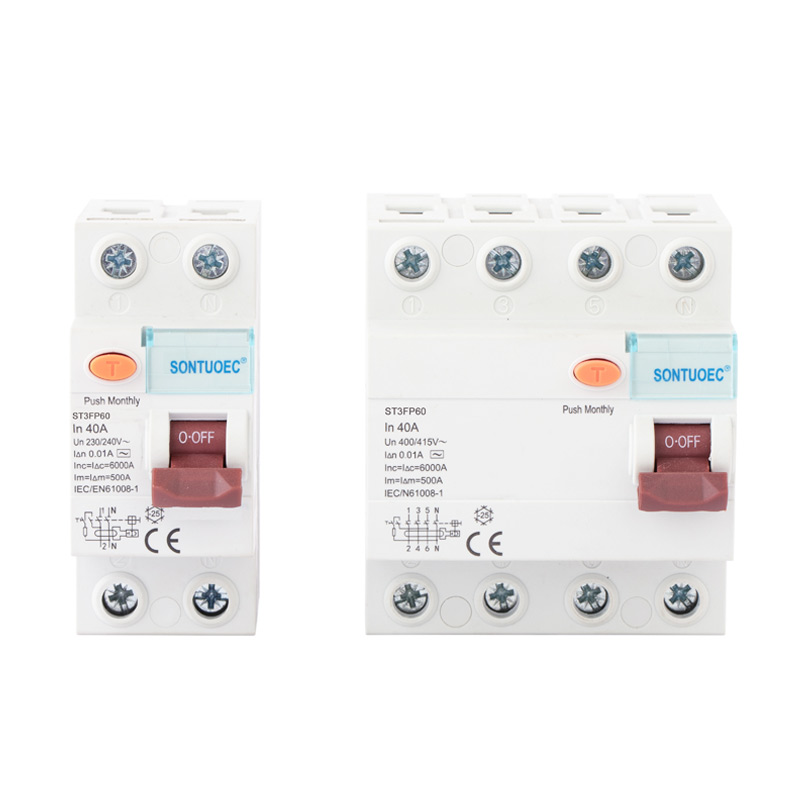

4P 40A/10mA автоматический выключатель остаточного тока

Устройство защитного отключения 4P, 40 А/10 мА представляет собой устройство защитного отключения с 4 полюсами (т. е. с 3-фазными пожарным и нулевым проводами), рассчитанное на ток 40 А и способное автоматически отключать цепь, когда обнаруживается, что ток утечки в цепи составляет 10 мА или выше. Устройство в основном используется для предотвращения электрических пожаров и несчастных случаев, связанных с поражением электрическим током, а также для обеспечения безопасности персонала и оборудования.

Модель:ST3FP60

Отправить запрос

Описание продукта

Модель:	СТ3ФП60
СТАНДАРТ	МЭК61008-1
Характеристики остаточного тока:	И, и
Номер полюса:	2П, 4П
Номинальный ток:	16А, 25А, 32А, 40А, 63А;
Номинальное напряжение:	230/400 В переменного тока
Номинальная частота:	50/60 Гц
Номинальный остаточный рабочий ток IΔn:	10 мА, 30 мА, 100 мА, 300 мА, 500 мА
Номинальный остаточный ток простоя I Δno:	≤0,5IΔn
Номинальный условный ток короткого замыкания Inc:	6000А
Номинальное условное остаточное короткое замыкание текущий IΔc:	6000А
Продолжительность отключения:	Мгновенное отключение≤0,1 сек.
Диапазон остаточного тока отключения:	0,5IΔn~IΔn
Электромеханическая выносливость:	4000 циклов
Момент затяжки:	2,0 Нм

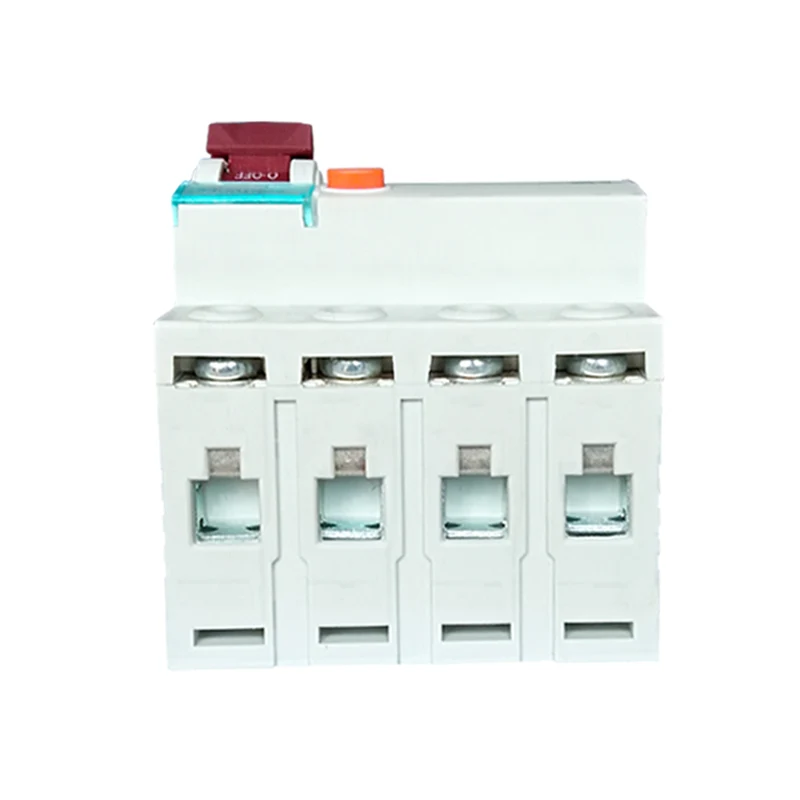

Терминал подключения:	Винтовая клемма Плинтусная клемма с зажимом
Установка:	Монтаж на DIN-рейку 35 мм.

Принцип работы

Принцип действия этого автоматического выключателя основан на принципе баланса токов. В нормальных условиях токи, входящие и выходящие из цепи, в линии, проходящей через нагрузку, должны быть равны. Однако, когда в линии происходит повреждение изоляции или когда человек вступает в контакт с цепью, это может привести к утечке тока, что приведет к несбалансированности токов, входящих и выходящих из цепи. В этот момент трансформатор тока внутри автоматического выключателя обнаружит этот несбалансированный ток и преобразует его в электрический сигнал. Электронная схема будет усиливать, сравнивать и обрабатывать этот сигнал, и когда сигнал достигнет заданного порога, т. е. когда остаточный ток достигнет или превысит 10 миллиампер, автоматический выключатель быстро отключит цепь.

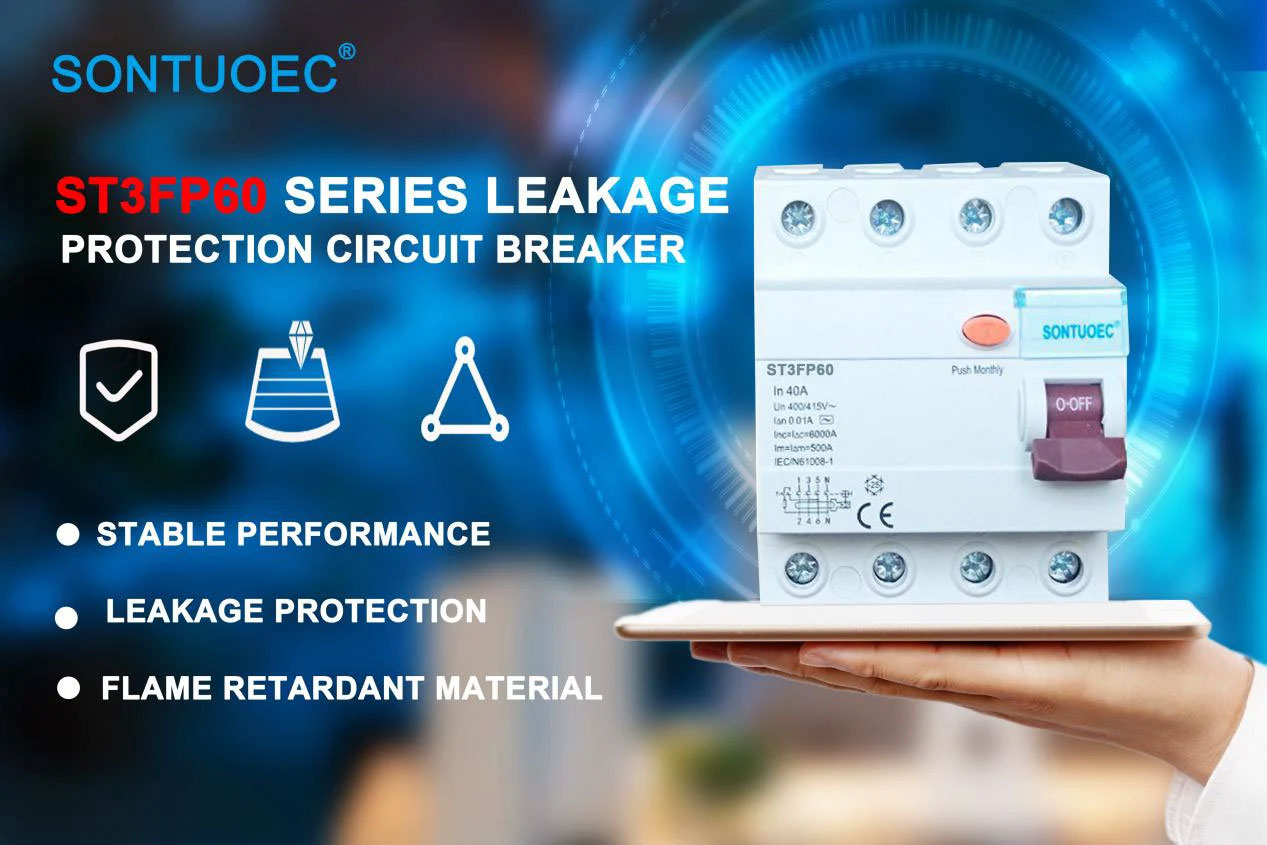

4P 40A/10mA Residual Current Circuit Breaker

Основные характеристики

Высокая чувствительность: способность обнаруживать незначительный ток утечки (10 мА) и вовремя отключать цепь, чтобы предотвратить возгорание и поражение электрическим током.

Быстрая реакция: как только ток утечки обнаружен, автоматический выключатель отключит цепь за очень короткое время (обычно в течение десятков миллисекунд).

Универсальность: помимо основной функции защиты от утечек автоматический выключатель может также иметь функции защиты от перегрузки и короткого замыкания.

Простота установки и обслуживания: обычно он имеет модульную конструкцию, которую легко устанавливать и демонтировать. Между тем, его простая внутренняя структура облегчает обслуживание и ремонт.
