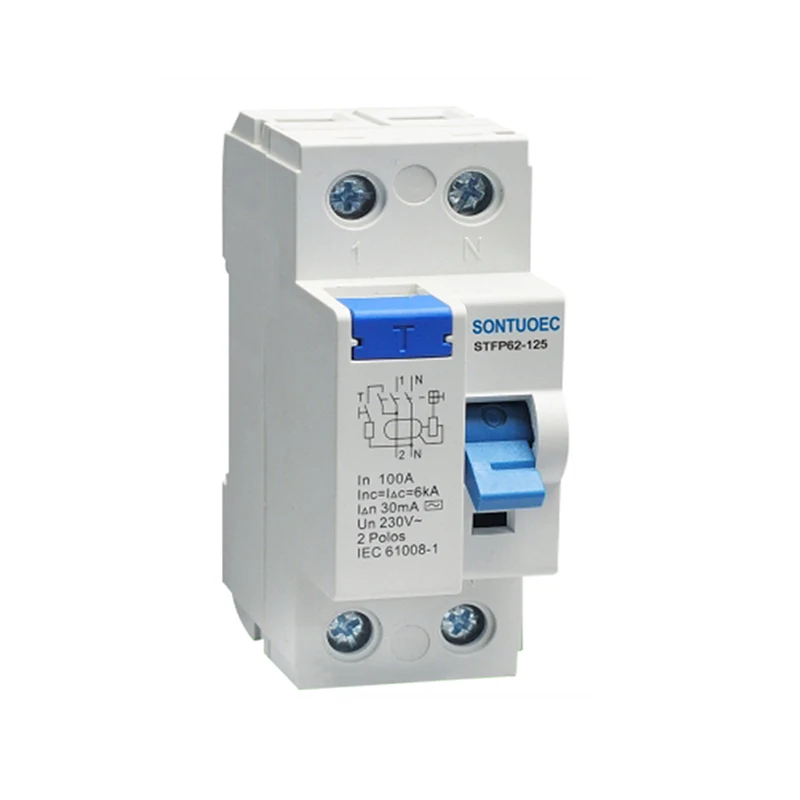

Электронный магнитный тип RCCB 125A/30MA

Электронный магнитный тип RCCB 125A/30MA способен обнаруживать остаточные токи в цепях из -за утечки, коротких цепей или разломов на земле и автоматически отключить цепи, когда ток превышает заданный порог, защищая тем самым безопасность персонала и оборудования. Его принцип работы основан на принципе электромагнитной индукции, когда остаточный ток проходит через трансформатор, будет создан соответствующий магнитный поток, который, в свою очередь, вызывает электронную схему для выполнения обработки сигналов и в конечном итоге контролирует действие механизма высвобождения.

Модель:STFP360-125

Отправить запрос

Описание продукта

Модель:	STFP360-125
Стандарт:	IEC 61008-1
Остаточные характеристики тока:	И, и
Полюс №:	2p, 4p
Оцененный ток:	16a, 25a, 32a, 40a, 63,80,100,125a
Оцененное напряжение:	230/400 В.
Номинальная частота:	50/60 Гц
Рейтинг остаточного рабочего тока iΔN:	10 мА, 30 мА, 100 мА, 300 мА, 500 мА
Рейтированный остаточный не операционный ток I ΔNO:	≤0,5iΔn
Оценка условного короткого замыкания тока INC:	6000а
Оценка условного остаточного короткого замыкания ток IΔC:	6000а
Продолжительность отключения:	Мгновенная перепрыгиваниезорно 0,1 секунды
Остаточный диапазон тока отключения:	0,5iΔn ~ iΔn
Электромеханическая выносливость:	4000 циклов
Закрепление крутящего момента:	2,0 нм
Терминал соединения:	Терминал «Винт терминал» с зажимом
Установка:	35 -миллиметровый монтаж DIN RAIL

Основные особенности

Высокая чувствительность и быстрая реакция: электромагнитные RCCBS могут обнаруживать небольшие остаточные токи, обычно менее 30 мА (точное значение в соответствии со спецификациями продукта) и быстро отрезать цепь в течение нескольких миллисекунд, эффективно предотвращая аварийные аварийные результаты.

Электромагнитная защита: по сравнению с чисто электронными RCCBS, электромагнитные RCCBs объединяют принцип электромагнитной индукции, который обладает более высокой надежностью и стабильностью и может нормально работать в различных суровых условиях.

Многофункциональность: некоторые электромагнитные RCCBS также имеют функции перегрузки, короткого замыкания и других защиты, которые могут всесторонне защитить безопасность цепей и оборудования.

Легко установить и поддерживать: электромагнитные RCCBS обычно используют модульную конструкцию, компактную структуру, простую в установке и простые в проведении обычного обслуживания и проверки.

Принцип работы

Принцип эксплуатации электромагнитного RCCB основан на законе Кирхгофа, который утверждает, что входной ток всегда равен выходному току (в идеальном случае). Когда в схеме возникает утечка или разлом земли, часть тока течет непосредственно на Землю, обходящая нагрузку, создавая остаточный ток. В этот момент трансформатор обнаруживает этот несбалансированный ток и генерирует соответствующий магнитный поток. После того, как магнитный поток обрабатывается электронной цепью, он запустит действие механизма снятия, так что выключатель цепи быстро отрезает цепь.

Сценарии приложения

Электромагнитные RCCBS широко используются в различных ситуациях, когда требуется электрическая защита, включая, помимо прочего:

Жилые и коммерческие здания: используются для защиты электрического оборудования и личной безопасности, предотвращая аварий на электрическом ударе и электрические пожары.

Промышленные производственные линии: используется для защиты электрического оборудования, такого как двигатели, трансформаторы и другое электрическое оборудование от нормальной работы, предотвращая повреждение оборудования и простоя из -за утечки и перегрузки.

Общественные учреждения: такие как больницы, школы, библиотеки и другие места, используемые для обеспечения безопасной работы электрического оборудования и безопасного использования электроэнергии персоналом.
