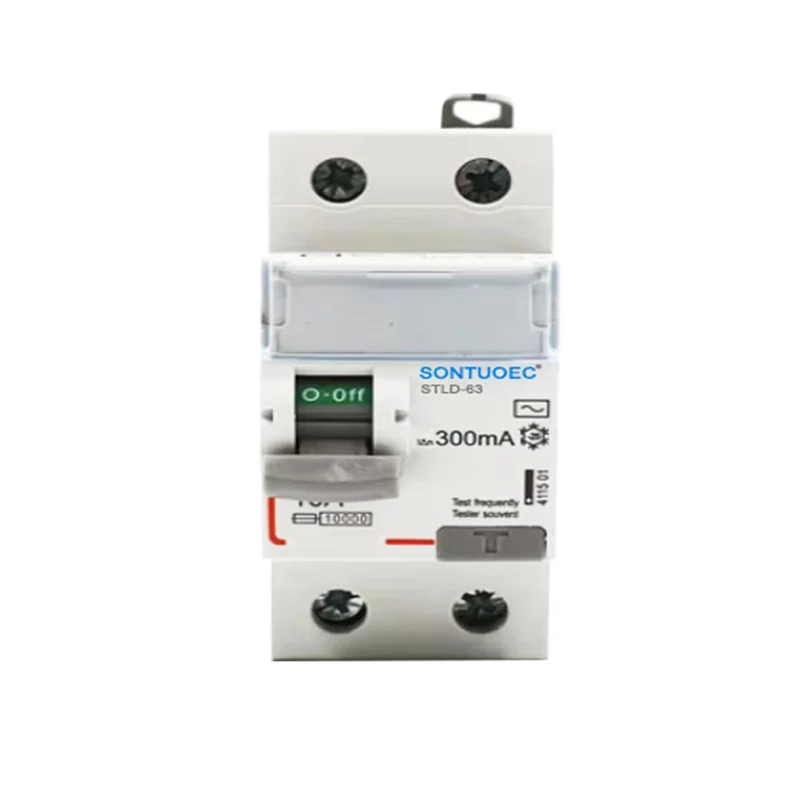

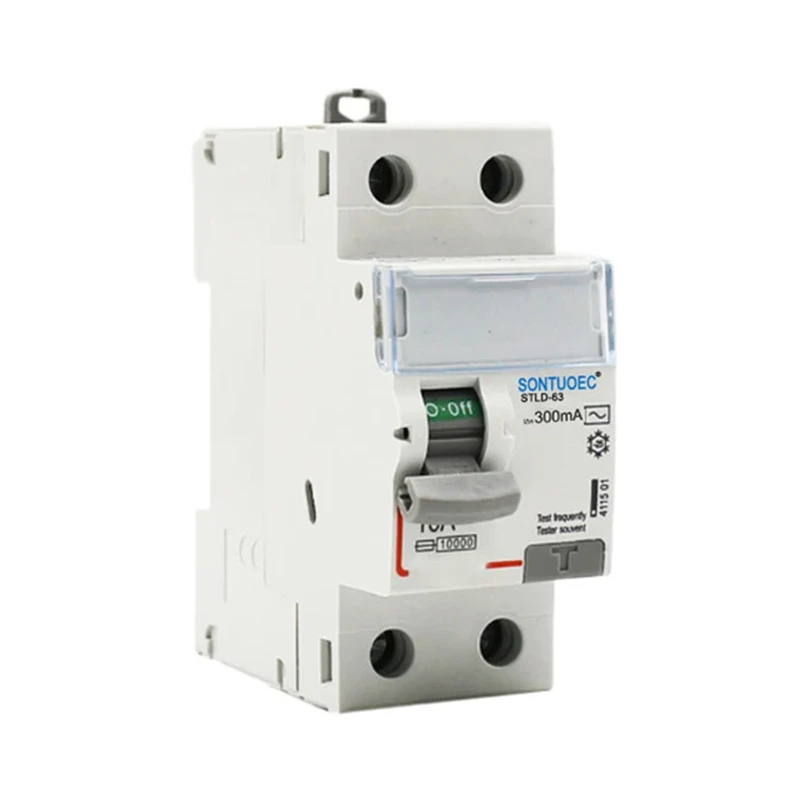

Принцип эксплуатации типа переменного тока 2P 63A/30 мА основан на трансформаторе остаточного тока. Когда в электрической системе происходит несбалансированный ток (то есть утечка), трансформатор остаточного тока обнаруживает этот несбалансированный ток и генерирует магнитный поток, пропорциональный току утечки. Этот магнитный поток запускает механизм внутреннего выброса RCD, заставляя RCD быстро отключить источник питания.
Модель: |
Электромагнитный тип; Электронный тип |
Стандартный | IEC 61008-1 |
Остаточные характеристики тока: |
И, и |
Полюс №: |

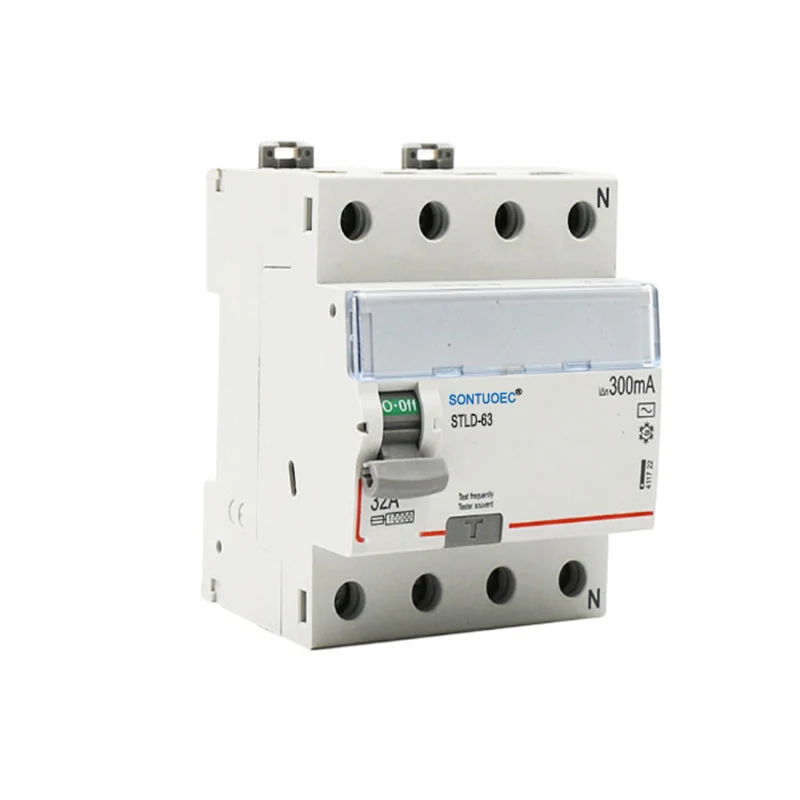

2p, 4p |
Оцененный ток: |
16a, 25a, 32a, 40a, 63a; |
Оцененное напряжение: |
230/400 В. |
Номинальная частота: |
50/60 Гц |
Рейтинг остаточного рабочего тока iΔN: |
10 мА, 30 мА, 100 мА, 300 мА, 500 мА |
Рейтированный остаточный не операционный ток I ΔNO: |
≤0,5iΔn |
Оценка условного короткого замыкания тока INC: |
6000а |
Оценка условного остаточного короткого замыкания ток IΔC: |
6000а |
Продолжительность отключения: |
Мгновенная перепрыгиваниезорно 0,1 секунды |
Остаточный диапазон тока отключения: |
0,5iΔn ~ iΔn |
Электромеханическая выносливость: |
4000 циклов |
Закрепление крутящего момента: |
2,0 нм |
Терминал соединения: |
Терминал «Винт терминал» с зажимом |
Установка: |

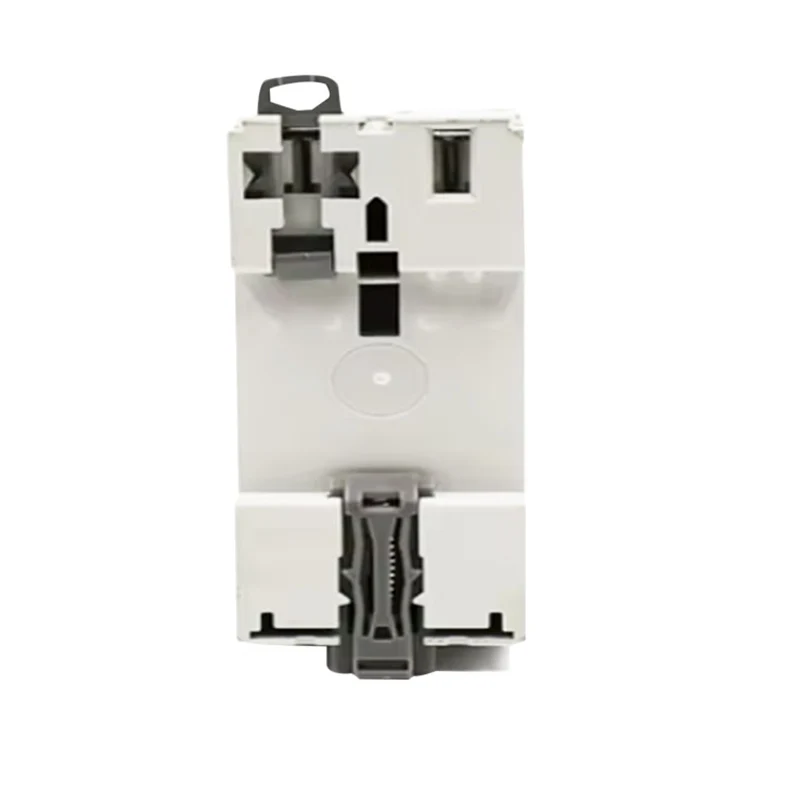

35 -миллиметровый монтаж DIN RAIL |
2p: указывает на то, что этот RCD (устройство остаточного тока) является биполярным переключателем, то есть он может управлять выключением двух линий одновременно. Эта конструкция обычно используется там, где как фазы, так и нулевые линии должны быть отрезаны одновременно, чтобы гарантировать, что цепь может быть полностью отрезана в случае утечки или разлома, предотвращая такие несчастные случаи на безопасности, как электрический ток или электрические пожары.
63a: указывает, что RCD оценен в 63 ампер. Номинальный ток - это максимальное значение тока, которое RCD может переносить непрерывно, не вызывая перегрева или повреждения. В практических приложениях соответствующий номинальный ток должен быть выбран в соответствии с нагрузкой электрической системы.
30ma: указывает, что ток действия утечки этого RCD составляет 30 мА. Ток действия утечки - это минимальное текущее значение, при котором RCD обнаруживает ток утечки и запускает действие. Когда ток утечки в электрической системе превышает это значение, RCD быстро отключит источник питания для защиты личной безопасности и предотвращения несчастных случаев, таких как электрические пожары.
RCD: устройство остаточного тока - это устройство электрического обеспечения, используемое для обнаружения остаточного тока (то есть тока утечки) в электрической системе и отключить источник питания. Он широко используется в различных электрических системах с низким напряжением для обеспечения комплексной защиты для электрического оборудования и персонала.
Тип переменного тока: указывает, что этот RCD подходит для систем переменного тока (AC). Чередовый ток (AC) является распространенным способом передачи электроэнергии и характеризуется периодическими изменениями в направлении напряжения и тока по сравнению с постоянным током (DC). Следовательно, при выборе RCD соответствующая модель должна быть выбрана на основе типа электрической системы (AC или DC).
1. Обеспечение защиты от разлома Земли/Тока утечки и функции изоляции
2. Высокий ток с коротким замыканием.
3. Применение к терминалу и контакту с шин -кондиционером/вилкой
4. Оборудованные клеммы подключения к пальцам
5. Аутоматически отсоедините цепь, когда возникает разлом/ток утечки Земли, и превышает номинальную чувствительность
6. Независимо от источника питания и линейного напряжения, а также без внешних помех, колебания напряжения. ---------- Подключительный проволоки большого размера (кабель подключения 35 мм)
