Автоматический выключатель остаточного тока модели RCCB B

Автоматический выключатель остаточного тока модели RCCB B защищает в случае постоянного тока повреждения в трехфазных сетях. Обычно он используется в области зарядных станций, медицинского оборудования и инструментов, контроллеров и приводов с регулируемой скоростью, зарядных устройств и инверторов (постоянный ток). STID-B соответствует стандартам IEC/EN61008-1 и IEC/EN62423.

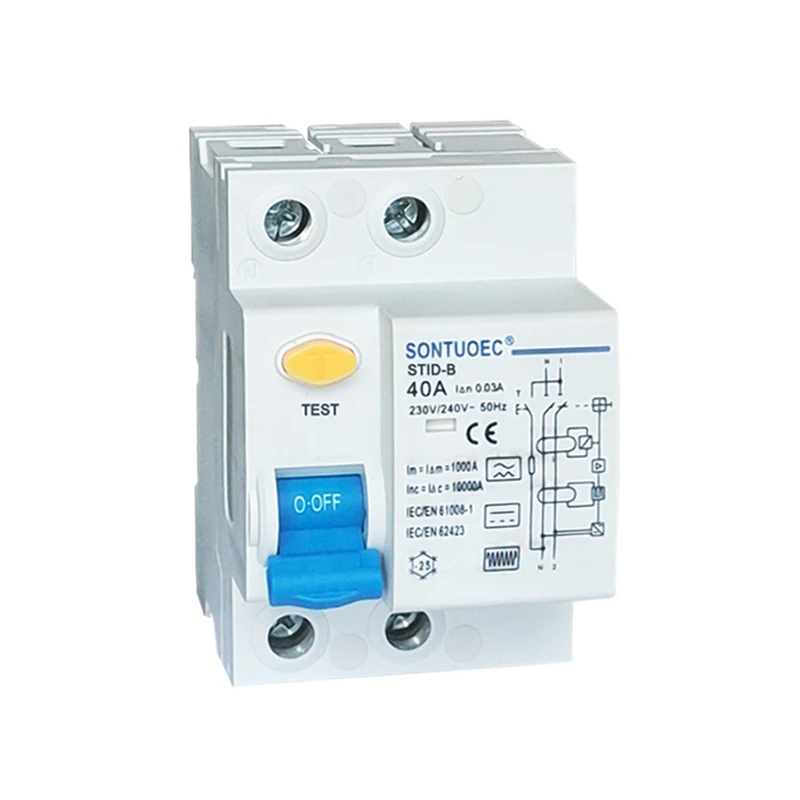

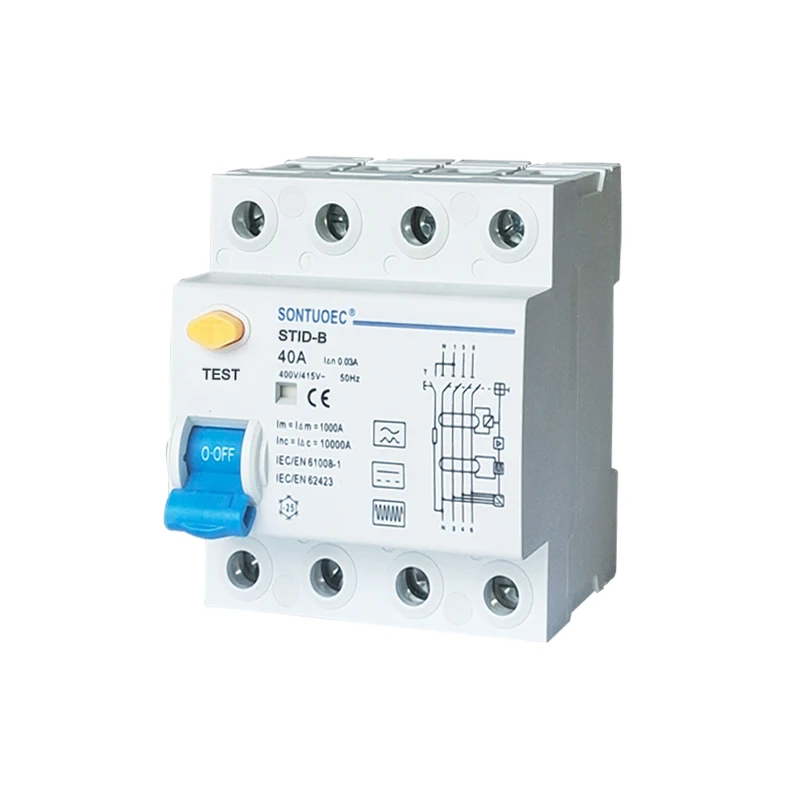

Модель:STID-B

Отправить запрос

Описание продукта

Электрический Особенность	Стандартный		МЭК/ЭН62423 и МЭК/ЭН61008-1
	Тип (волновая форма обнаруженной утечки на землю)		B
	Номинальный ток In	A	25,40,63
	поляки	P	1П+Н,3П+Н
	Номинальное напряжение Ue	V	ИП+Н:230/240В;3П+Н:400/415В
	Номинальная чувствительность I н	A	0,03,0,1,0,3
	Напряжение изоляции Ui	V	500
	Номинальное остаточное производство и	A	500(Вх=25А/40А)
	отключающая способность I м	A	630(Вх=63А)
	Ток короткого замыкания I c	A	10000
	SCPD предохранитель	A	10000
	Перерыв под I n	s	≤0,1
	Номинальная частота	Гц	50
	Номинальное импульсное выдерживаемое напряжение (1,2/5,0)Uimp	V	4000
МеханикаI функции	Диэлектрическое испытательное напряжение при инд. Фред. на 1 минуту	кв	2.5
	Степень загрязнения		2
	Электрическая жизнь		2000
	МеханикаЖизнь		10000
	Индикатор тока повреждения		Да
	Степень защиты		IP20
	Температура окружающей среды (среднесуточная 35 )	ºС	-40~+55°С
	Температура хранения	ºС	-40~+70°С

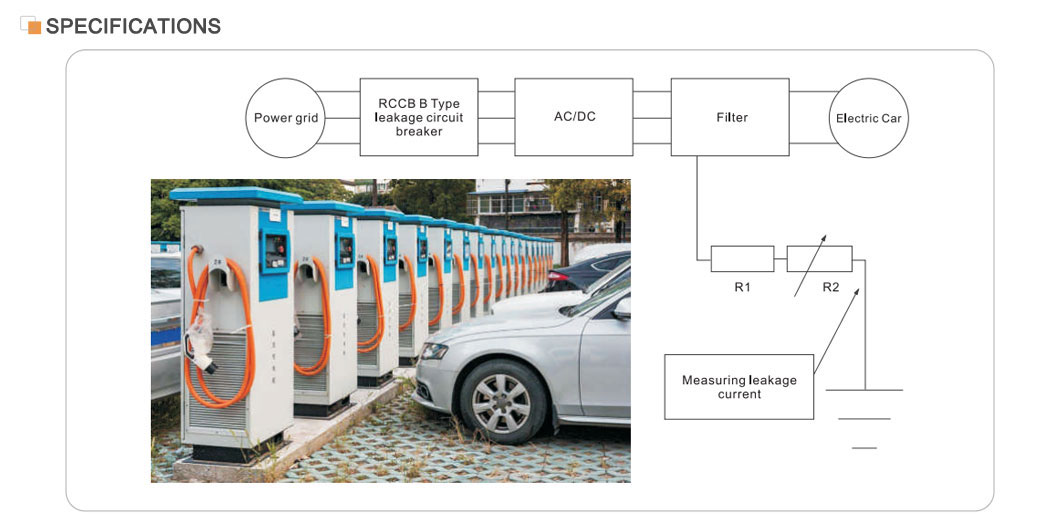

Автоматический выключатель остаточного тока модели STID-B RCCB B подходит для типа A, а также подходит для сглаживания постоянных остаточных токов, постоянных остаточных токов, которые могут возникать в цепях выпрямителя, и высокочастотных остаточных токах переменного тока. Обеспечивает защиту в случае продолжительных токов повреждения в трехфазных сетях. STID-B обычно используется в зарядных станциях, медицинском оборудовании и инструментах, контроллерах и приводах с регулируемой скоростью, зарядных устройствах и инверторах (постоянный ток). STID-B соответствует стандартам IEC/EN61008 и IEC/EN62423.

Основные особенности

Номинальный ток: 40 А, подходит для электрических систем с большим током.

Защита от утечки: благодаря высокой чувствительности и точности он может обнаружить ток утечки и отключить электропитание за очень короткое время.

Показатели безопасности: соответствует международным стандартам, таким как IEC/EN61008.1 и GB16916.1, обеспечивая безопасность и надежность продукта.

Область применения: Широко используется в промышленных, коммерческих, высотных и гражданских зданиях для обеспечения комплексной защиты электрической системы.

Принцип работы

Устройство защитного отключения модели RCCB B основано на трансформаторе тока нулевой последовательности. Каждая проводящая фаза проходит через трансформатор тока нулевой последовательности, вторичная обмотка которого соединена с электромагнитным фиксатором. В нормальных условиях векторная сумма фазных токов через трансформатор тока нулевой последовательности равна нулю, поэтому поток через трансформатор равен нулю, вторичное выходное напряжение также равно нулю, и автоматический выключатель не сработает. Однако, как только ток утечки увеличивается и приводит к увеличению выходного напряжения вторичной стороны до определенного уровня, электромагнитный расцепитель активируется, заставляя рабочий механизм сработать и разъединить контакты, подключенные к источнику питания, тем самым реализуя защиту от утечки.

Выбор и установка

Выбор: При выборе ВДТ следует учитывать такие параметры, как номинальное напряжение, номинальный ток, ток утечки и время срабатывания электрической системы. Также необходимо выбрать подходящий ВДТ в соответствии с требуемым типом защиты (например, защита от прямого прикосновения или защита от непрямого прикосновения).

Установка: ВДТ следует устанавливать на входном конце электрической системы или на ответвлении, чтобы обеспечить полную защиту всей электрической системы или конкретной ответвленной линии. При установке необходимо строго соблюдать соответствующие стандарты и нормы, чтобы обеспечить правильное подключение и надежную работу ВДТ.
