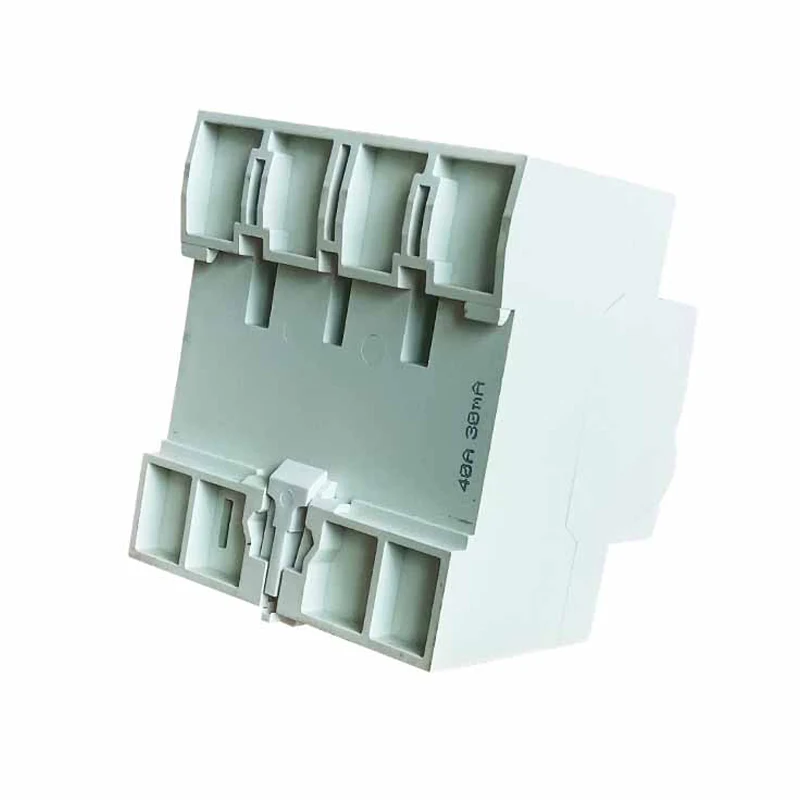

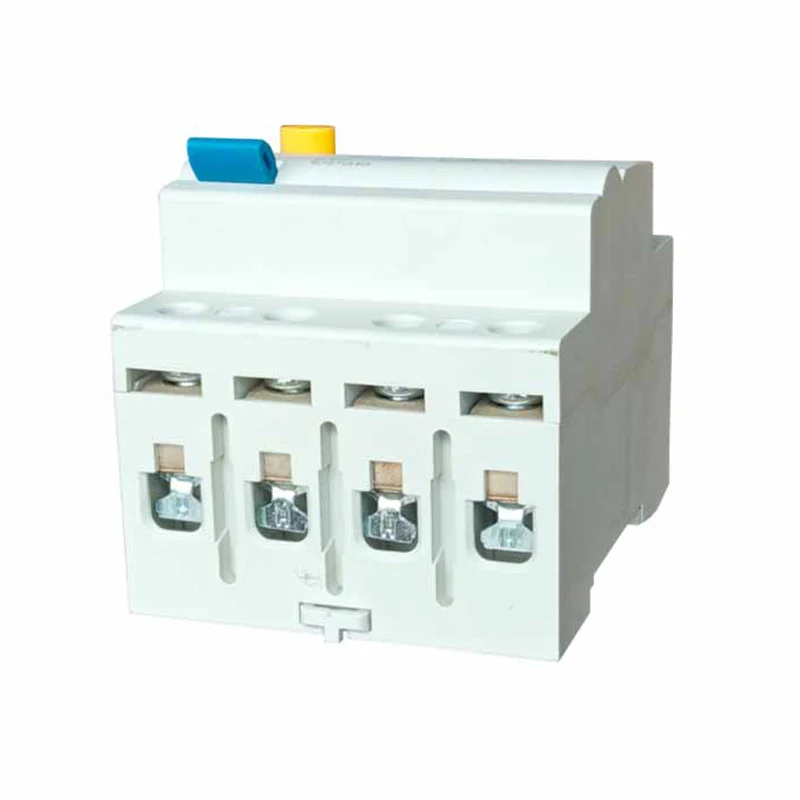

63A/100 мА остаточного выключателя схемы RCCB

63A/100 мА остаточного выключателя тока RCCB - это ток в цепи, отличной от нормального рабочего тока, который может быть получен из -за повреждения изоляции оборудования, удара персонала или неисправностей на земле и т. Д. Основная функция RCCB - это быстро отрезать цепь, когда определяется остаточный ток в качестве превышающей предварительную стоимость, что предотвращает аккумулятор электрического удара и электрический.

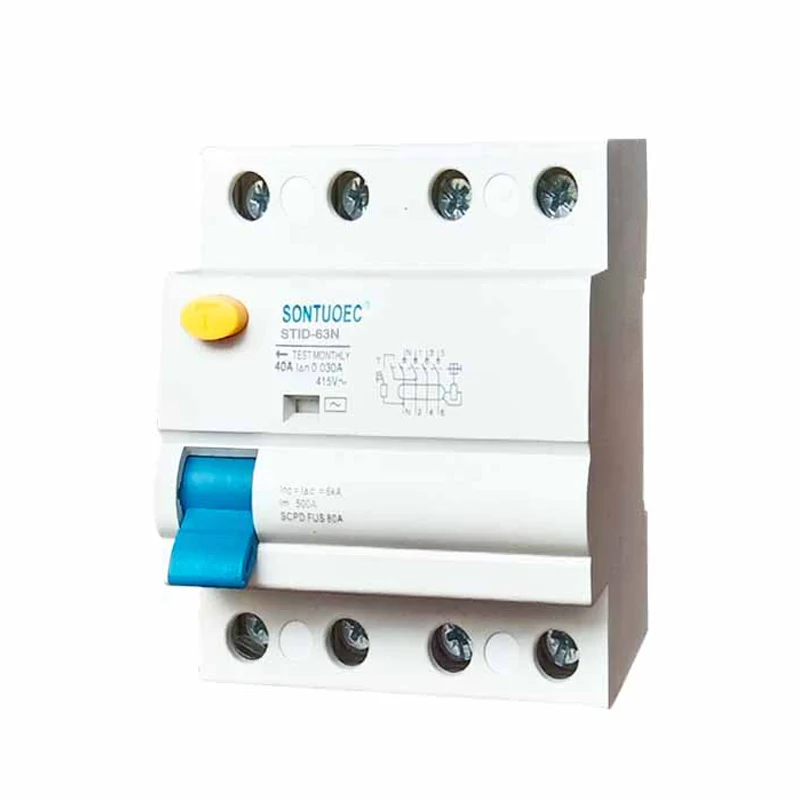

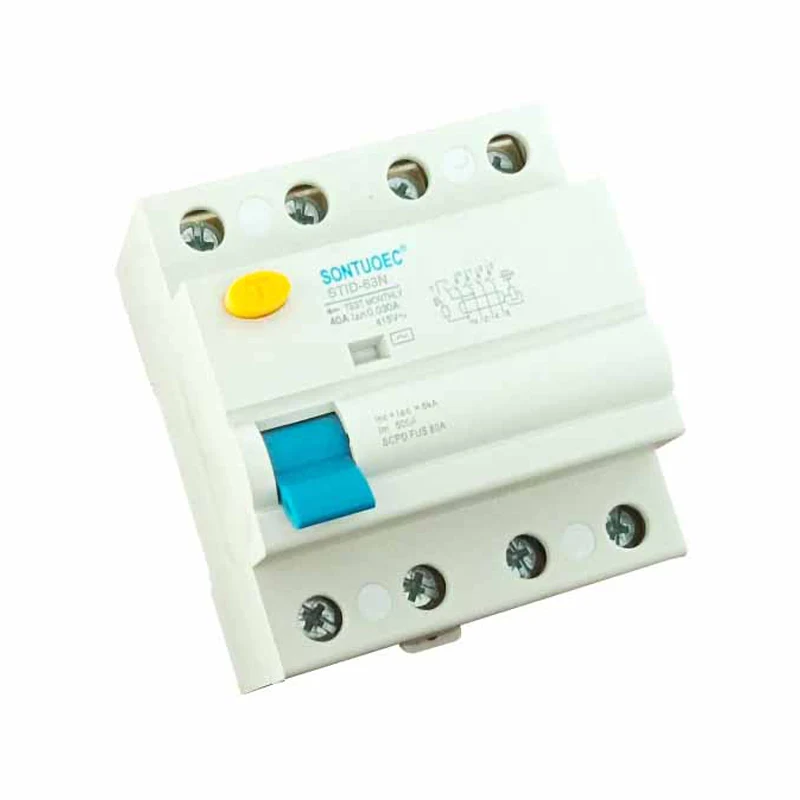

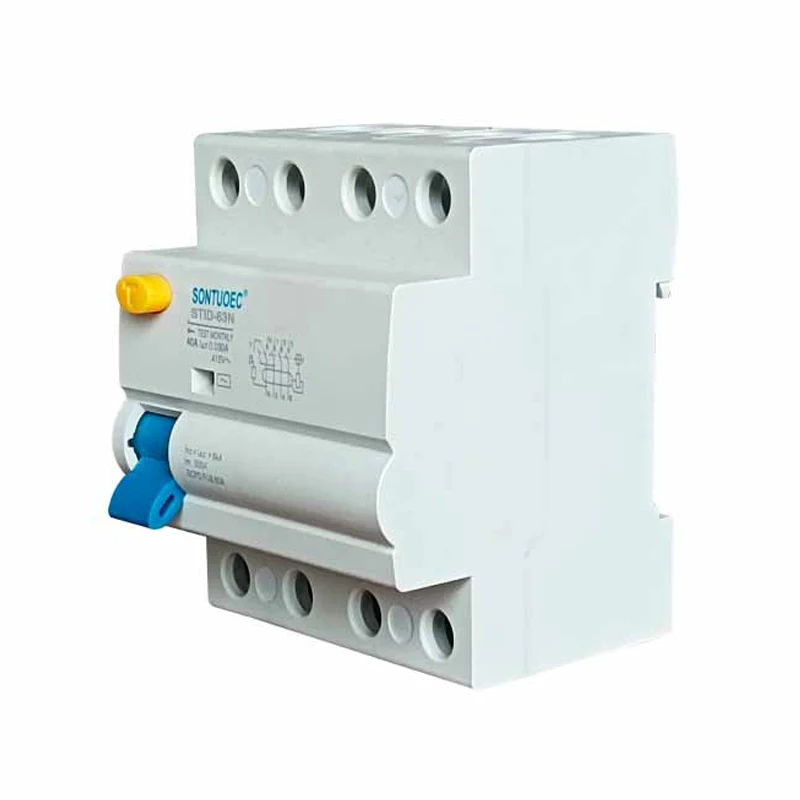

Модель:STID-63N

Отправить запрос

Описание продукта

Стандарт:	IEC 61008-1
Модель:	Sign-63n
Остаточные характеристики тока:	И, и

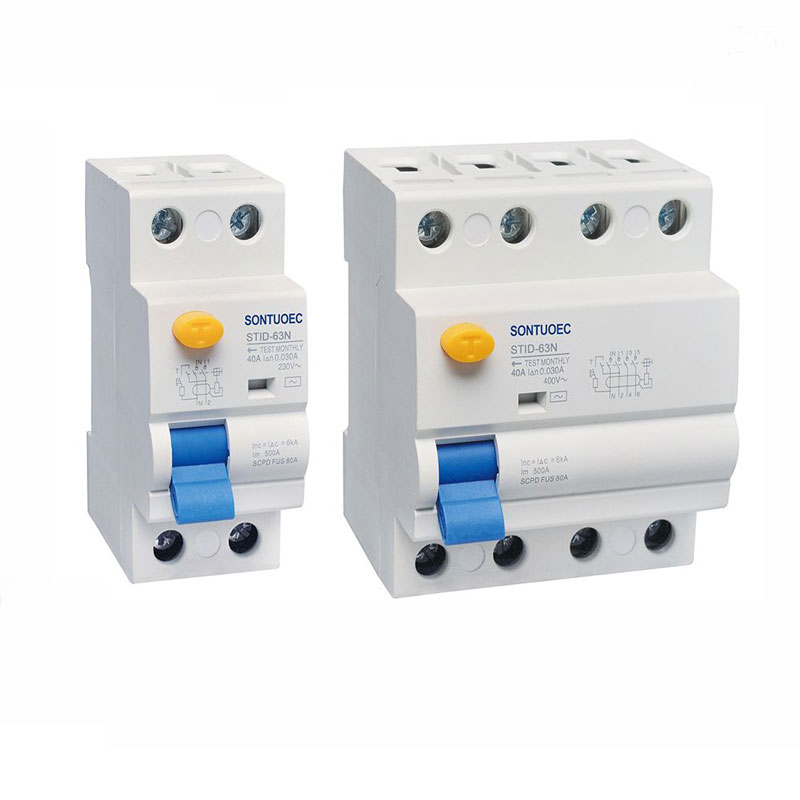

Полюс №:	2p, 4p
Оцененный ток:	16a, 25a, 32a, 40a, 63a;
Оцененное напряжение:	230/400 В.
Номинальная частота:	50/60 Гц
Рейтинг остаточного рабочего тока iΔN:	10 мА, 30 мА, 100 мА, 300 мА, 500 мА
Рейтированный остаточный не операционный ток I ΔNO:	≤0,5iΔn
Оценка условного короткого замыкания тока INC:	6000а
Оценка условного остаточного короткого замыкания ток IΔC:	6000а
Продолжительность отключения:	Мгновенная перепрыгиваниезорно 0,1 секунды
Остаточный диапазон тока отключения:	0,5iΔn ~ iΔn
Электромеханическая выносливость:	4000 циклов
Закрепление крутящего момента:	2,0 нм
Терминал соединения:	Терминал «Винт терминал» с зажимом
Установка:	35 -миллиметровый монтаж DIN RAIL

Принцип работы

Принцип работы RCCB основан на принципах электромагнитной индукции и текущего баланса. Когда остаточный ток в цепи проходит через трансформатор, трансформатор генерирует соответствующий магнитный поток. Этот магнитный поток преобразуется в электрический сигнал и обрабатывается электронной цепью. Когда обработанный электрический сигнал достигает заданного порога, RCCB запускает механизм высвобождения, чтобы действовать, в результате чего выключатель цепи быстро отрезает цепь.

Основные особенности

Высокая чувствительность: RCCB способен обнаруживать небольшие остаточные токи, обычно менее 30 мА (точное значение зависит от спецификаций продукта), что помогает сократить цепи во времени до происшествия с электрическим током.

Быстрый ответ: RCCB может быстро отрезать цепь в течение нескольких миллисекунд после обнаружения остаточного тока, который эффективно предотвращает аварий с электрическим ударом и распространение электрических пожаров.

Безопасно и надежно: RCCB принимает передовые электронные компоненты и механизм отключения с высокой надежностью и стабильностью. В то же время он также имеет функции перегрузки и защиты от короткого замыкания, которые могут полностью защитить безопасность цепей и оборудования.

Легко установить и поддерживать: RCCB обычно принимает модульную конструкцию, компактную структуру и простую в установке. Он также имеет простые в недостатке и заменяет контакты для обычного технического обслуживания и проверки.

Сценарии приложения

63A/100 мА остаточного выключателя схемы RCCB широко используется в различных ситуациях, когда требуется электрическая защита, включая, помимо прочего::

Жилые и коммерческие здания: для защиты электрического оборудования и личной безопасности от аварий с электрическим ударом и электрических пожаров. В домах RCCBs обычно устанавливаются в распределительных ящиках в качестве основной или ветвиной защиты для домашних цепей.

Промышленная производственная линия: она используется для защиты нормальной работы электрического оборудования, такого как двигатели, трансформаторы и т. Д., А также предотвращение повреждения и отключения оборудования, вызванного утечкой и перегрузкой. В промышленном поле RCCBs обычно устанавливаются на входе электроэнергического оборудования в качестве защитного устройства оборудования.

Общественные учреждения: такие как больницы, школы, библиотеки и другие места, RCCBS используются для обеспечения безопасной работы электрического оборудования и безопасного использования электроэнергии персоналом. Эти места обычно имеют более высокие требования к электрической безопасности, поэтому RCCBS более широко используются.
