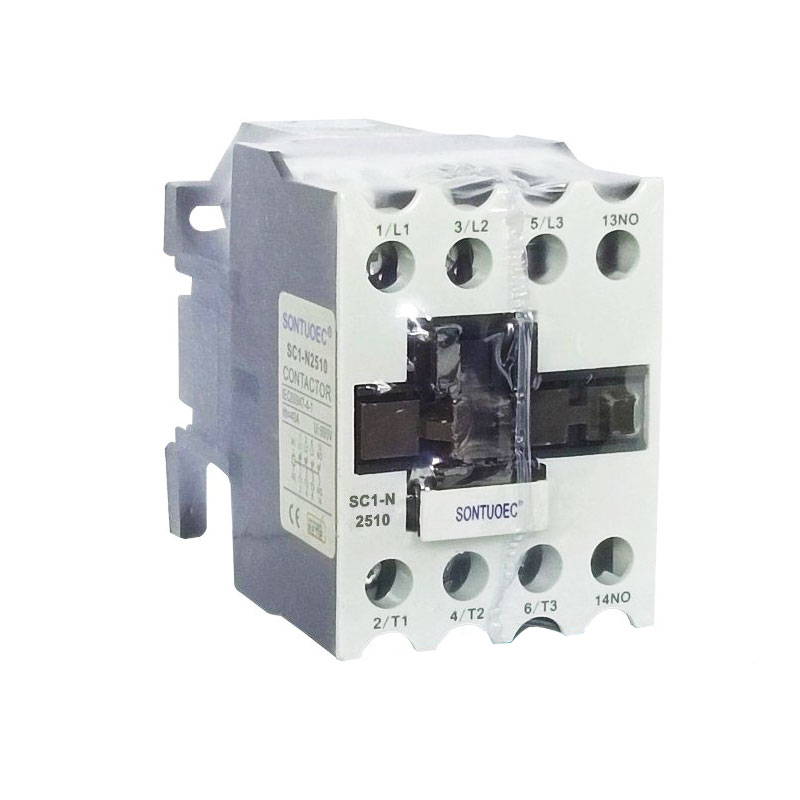

3 -полюсный контактор переменного тока

3-полюсный контактор переменного тока-это контактор переменного тока с тремя независимыми контактами (или полюсами), каждый из которых контролирует одну фазу трехфазной энергосистемы. Его основная функция состоит в том, чтобы удаленно контролировать запуск, остановку и изменение трехфазных двигателей или других трехфазных нагрузок. Управляя включением и выключением этих трех контактов, он может реализовать соединение и отключение трехфазной схемы, тем самым контролируя рабочую статус электрической нагрузки.

Отправить запрос

Описание продукта

Модель	Емкость 2 фазы sqirlel-								Оцененный ток нагрева 1 -й (а)
	Рейтинг власти (кВт)				Рейтинг эксплуатационный ток (а)
	220V-240V	380-440V	550 В.	660 В.	220-240V	380V-440V	550 В.	660 В.
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Структура и принцип работы

Структура:

Электромагнитная система: включает в себя компоненты, такие как катушки, ядер и т. Д., Которые используются для генерации магнитного потока для управления открытием и закрытием контактной системы.

Контактная система: включая основной контакт и вспомогательный контакт. Основной контакт используется для переноса высокого тока, а вспомогательный контакт используется для реализации передачи и обратной связи контрольных сигналов.

Устройство дуги: используется для погашения дуги, генерируемой, когда контакт отключен, чтобы защитить контакт от повреждений.

Оболочка: используется для защиты внутренних компонентов от внешней среды.

Рабочий принцип:

Когда катушка включена, железное ядро генерирует магнетизм и притягивает контактную систему, чтобы закрыть, делая трехфазную цепь открытой.

Когда катушка отменена, железное ядро теряет свой магнетизм, а система контакта отделяется под действием пружины, чтобы отсоединить трехфазную схему.

В -третьих, приложение и выбор

Приложения:

3 -полюсный контактор переменного тока широко используется в промышленной автоматизации, энергосистеме и автоматизации здания.

Его можно использовать для управления операциями, такими как запуск, остановка и обращение с трехфазными двигателями.

Его также можно использовать для реализации дистанционного управления и защиты энергосистемы.

Выбор:

При выборе контакта с 3 полюсами переменного тока следует учитывать такие факторы, как номинальное напряжение, номинальный ток и тип нагрузки системы питания.

Рейтинг тока должен быть больше или равен максимальному рабочему току нагрузки.

Рейтинг напряжения должен быть адаптирован к уровню напряжения энергосистемы.
