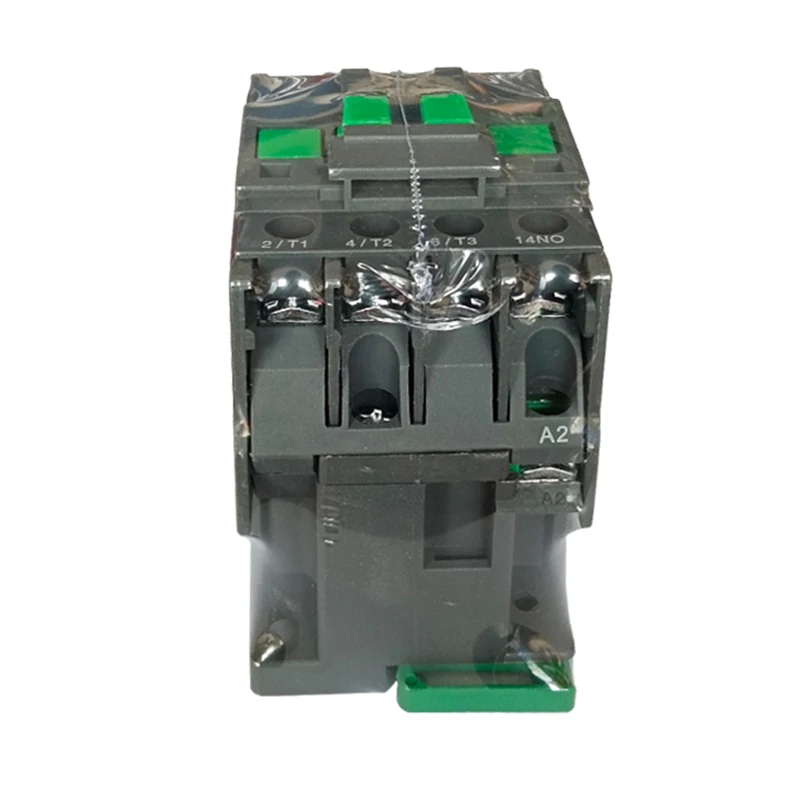

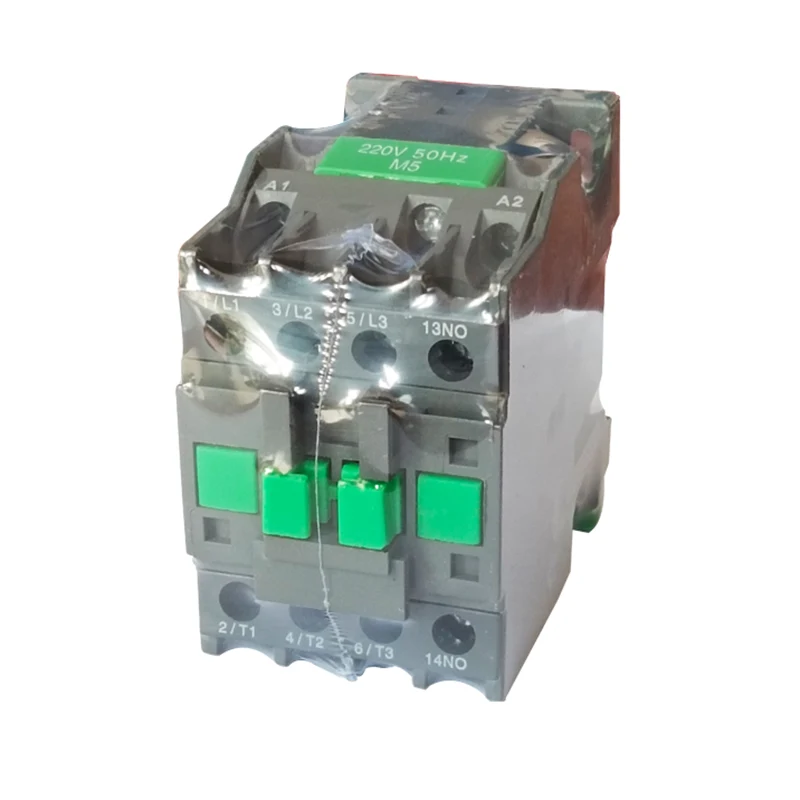

Контактор AC типа LC1-N

Контакторы AC типа LC1-N подходят для использования в цепях с AC 50 Гц или 60 Гц, напряжения до 660 В (до 690 В для некоторых моделей) и токи до 95А. Он используется для соединения и разрыва цепей на больших расстояниях, а также для часто запуска и управления двигателями переменного тока.

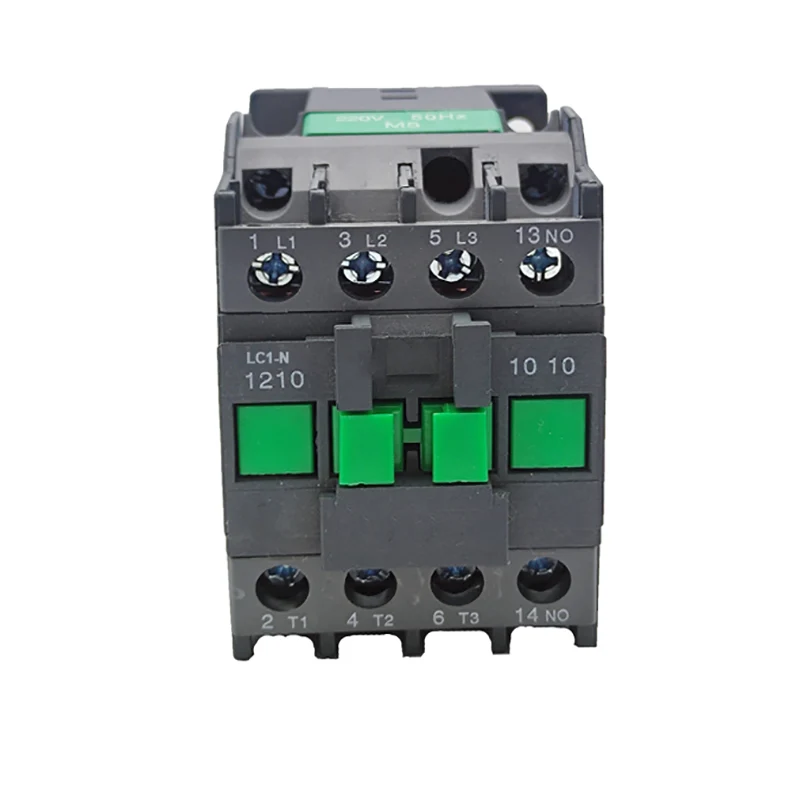

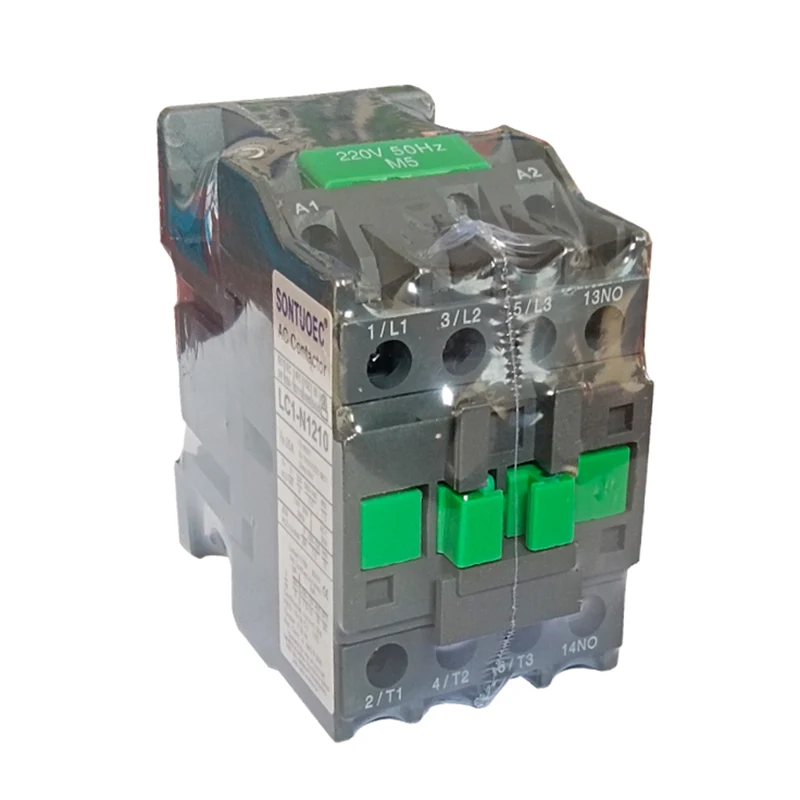

Модель:LC1-N1210

Отправить запрос

Описание продукта

Тип		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Оцененный рабочий ток (а)	AC3	9	12	18	25	32	40	50	65	80	95
Оцененный рабочий ток (а)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Рейтинги стандартных мощью 3-фазного двигатели 50/60 Гц инцтегрию AC-3	220/230 В.	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 В.	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 В.	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Оцененный тепловой ток (а)		20	20	32	40	50	60	80	80	125	125
Электрическая жизнь	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Электрическая жизнь	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механическая жизнь (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Количество контактов	3p+нет					3p+nc+no
Количество контактов	3p+nc					3p+nc+no

Структурные особенности

Модульный дизайн: контактор AC типа LC1-N применяет модульную конструкцию с полной комбинацией функций, что удобно для пользователей и комбинировать в соответствии с их потребностями.

Электромагнитная система: включая электромагнитную катушку и ядро железа, которая является важной частью контактора, полагаясь на нее, чтобы стимулировать закрытие и разъединение контактов.

Контактная система: включая основной контакт и вспомогательный контакт. Основной контакт используется для подключения и разрыва основной схемы и управления большим током; Вспомогательный контакт находится в цепи управления, чтобы удовлетворить требования различных методов управления.

Система погашения дуги: оснащенная дуговой газовой, как правило, полузакрытая продольная щечная глиняная глиняная дуга, и оснащенная сильная магнитная дуговая цепь, чтобы контакты разбивали цепь, генерируемую дугой, надежно загадывают, уменьшить повреждение дуги контактам.

Принцип работы

Когда схема управления включена, электромагнитная катушка генерирует магнитное поле, которое притягивает ядро железа, чтобы привести к закрытию контактов, что соединяет основную цепь компрессора. Когда схема управления отменена, магнитное поле исчезает, железное ядро сбрасывается под действием пружины, контакт отключается, а основная цепь компрессора также отключается.

Основные технические параметры

Рейтинг управляющий напряжение питания: включая 24 В, 48 В, 110 В, 127 В, 220 В, 240 В, 380 В, 415 В, 440 В, 480 В, 500 В, 600 В, 660 В и других вариантов.

Всасывающее напряжение: обычно (0,85 ~ 1,1) раз раста превышающее номинальное напряжение питания управления.

Напряжение высвобождения: обычно (0,2 ~ 0,75) раз раста превышающее номинальное напряжение питания управления.

Время всасывания: в зависимости от модели время всасывания варьируется, обычно от 12 до 35 мс.

Время выпуска: опять же, время выпуска варьируется в зависимости от модели, как правило, от 4 до 20 мс.

Электрическая жизнь: в категории использования AC-3 электрическая жизнь может быть сотни тысяч раз до миллионов раз.

Механическая жизнь: механическая жизнь обычно находится в диапазоне миллионов до 10 миллионов циклов.
