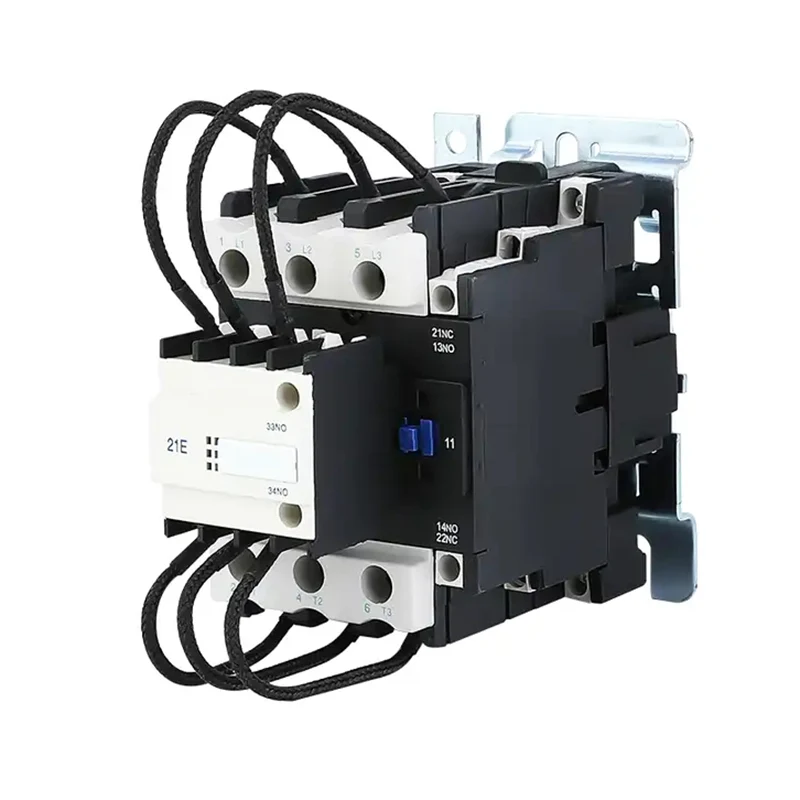

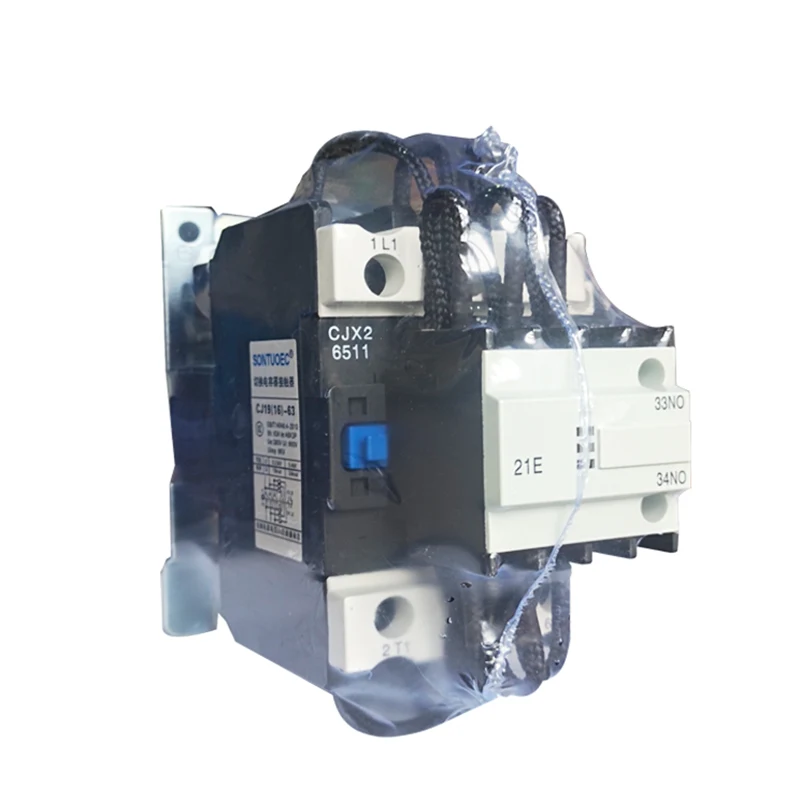

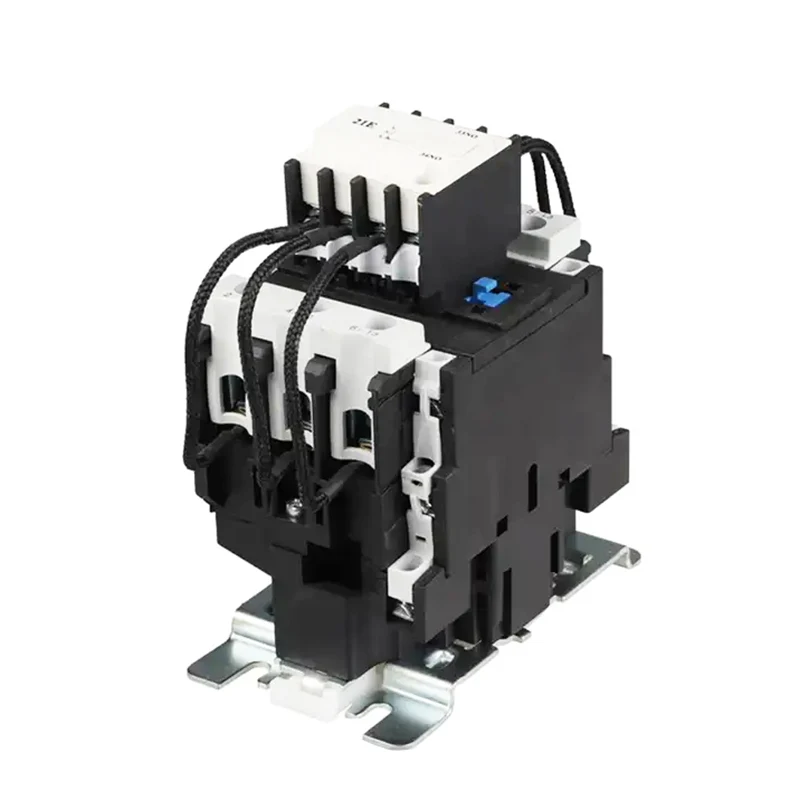

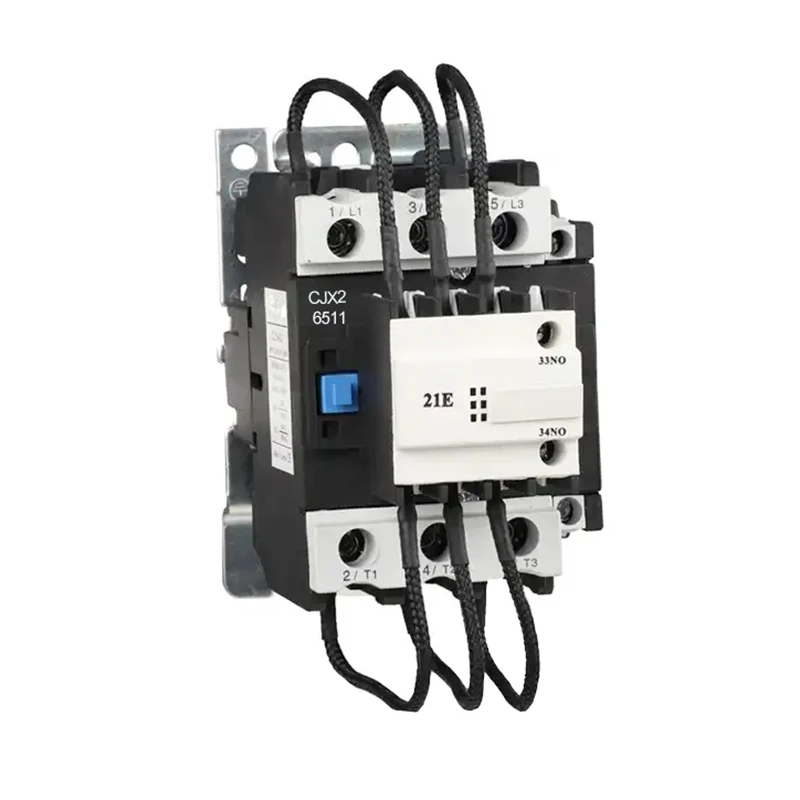

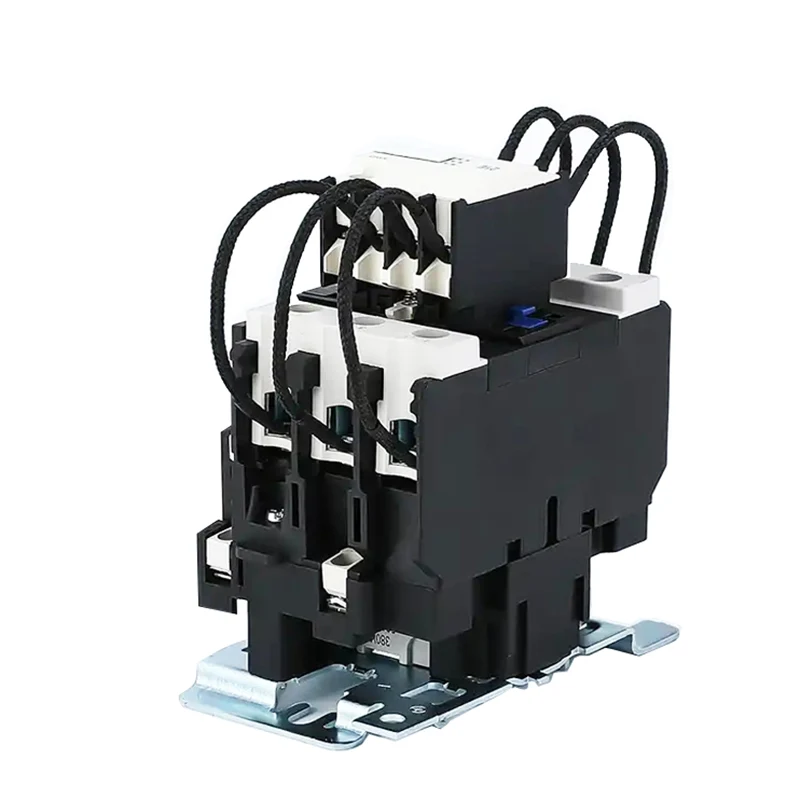

AC Магнитный контактор

Контактор типа коммутатора SCJ19 используется в сети питания AC 50 Гц или 60 Гц, до 380 В, для работы или переключения устройства управления конденсатором LV в схеме реактивной мощности LV. С помощью устройства антисурсировки это может уменьшить воздействие всплеска закрытия и предотвратить перегрузку в качестве разрыва.

Принцип работы

Принцип работы магнитного контактора переменного тока основан на электромагнитной индукции и магнитной силе. Когда катушка подается под напряжением, генерируемое магнитное поле привлекает железное ядро ​​и закрывает контакты, тем самым открывая цепь. Когда катушка отменена, магнитное поле исчезает, железное ядро ​​сбрасывается под действием пружины, контакт разбивается, а схема отключена. Таким образом, магнитный контактор AC реализует управление цепью переменного тока.

Структура и композиция

Magnetic Contactor AC в основном состоит из следующих частей:

Электромагнитная система: включает в себя такие компоненты, как катушка, ядро ​​и арматура, которые являются ключевыми частями для генерации магнитного поля и магнитного действия.

Контактная система: включает в себя основной контакт и вспомогательный контакт, которые используются для включения и выключения схемы. Основные контакты обычно используются для перевозки больших токов, в то время как вспомогательные контакты используются для реализации различных функций управления.

Устройство дуги: используется для погашения дуги при отключении контакта, предотвращая повреждение дуги.

Другие компоненты: такие как пружины, кронштейны, корпусы и т. Д. Используются для исправления и поддержки компонентов, чтобы обеспечить нормальную работу контактора.

Структурные особенности

1. Контактор собрался с током ограниченным сопротивлением, способным ограничить всплеск переключения в пределах допустимых значений.

2. Контактор имеет непосредственно действующую структуру с двойным перерывом, механизм действий является гибким, легко проверять вручную, компактный структурувенный, для замены контактов.

3. Проводная терминальная блок, защищенная по крышке, безопасно и надежно.

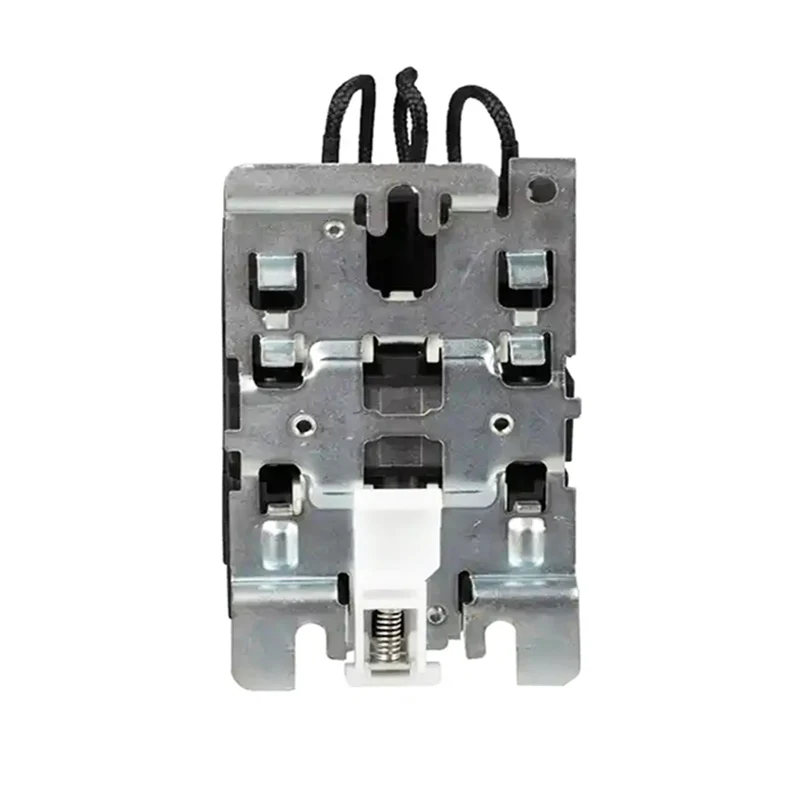

4. Он может быть установлен винтами или на стандартной рельсе 35/75 мм.

Условия работы и установки

(1) Температура окружающей среды: -5 ℃- +40 ℃, средняя температура не должна быть выше +35 ℃ за 24 часа.

(2) Атмосферные условия: Атмосфера Окружающая влажность при 50%, когда +40 ℃. Влажность окружающей среды может быть выше при более низкой температуре. В самом влажном месяце средняя самая низкая температура + 25 ℃ для среднего среднего с максимальной относительной влажностью составляет 90%, и учитывая изменение температуры и происходит из -за того, что продукт на поверхности геля.

(3) Высота не выше 2000 м при установке.

(4) Класс загрязнения: 3 класс

(5) Установка класса: iii

(6) Условие установки: монтажная поверхность и наклон вертикальной плоскости не превышают ± 5 °, и нет значительного воздействия и вибрации, встряхивая место.

Основные особенности

Надежная работа: магнитный контактор AC изготовлен из высококачественных материалов и расширенного производственного процесса, который обладает высокой надежностью и стабильностью.

Длительный срок службы: система контактов изготовлена ​​из износостойких материалов, которые могут выдерживать большой ток и удары напряжения, продлевая срок службы.

Легко поддерживать: структура разумно спроектирована, легко разбирать и ремонтировать, снижая стоимость технического обслуживания.

Различные спецификации: Для удовлетворения потребностей разных пользователей Magnetic Conctitor имеет различные спецификации и модели на выбор, включая различные уровни тока, уровни напряжения и конфигурации вспомогательных контактов.
