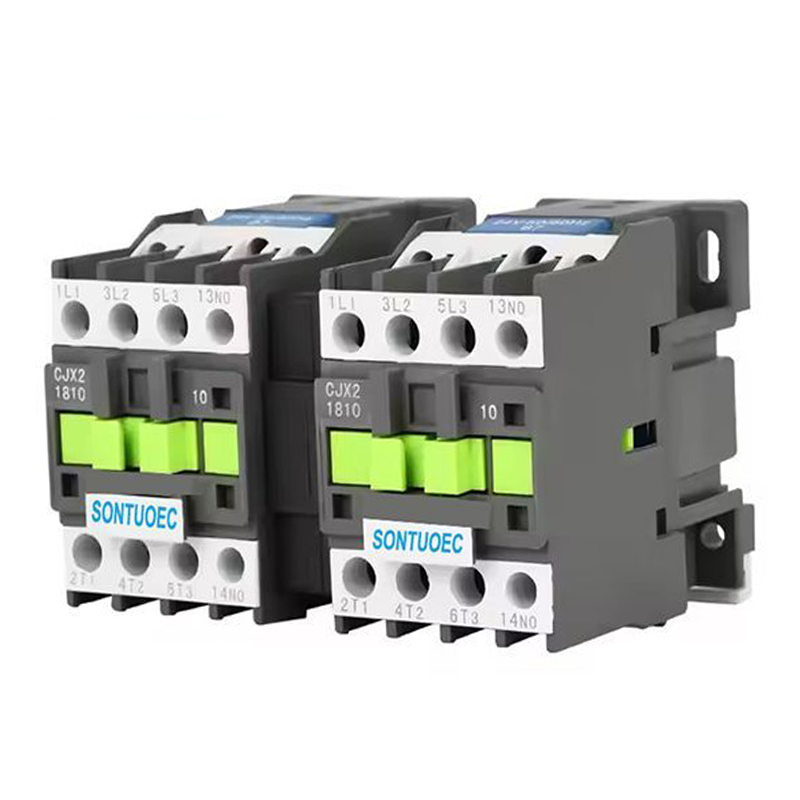

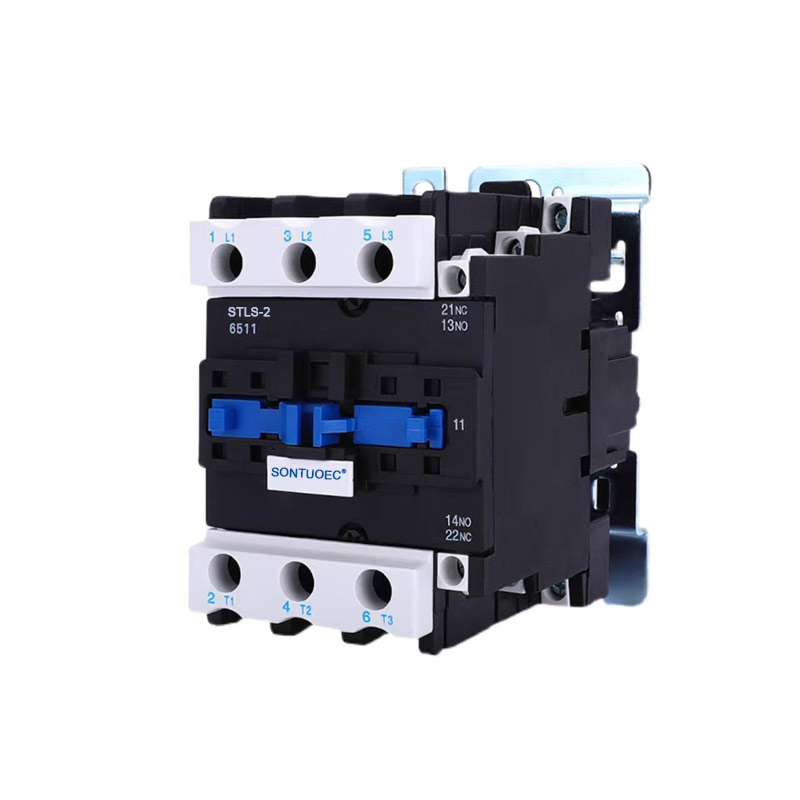

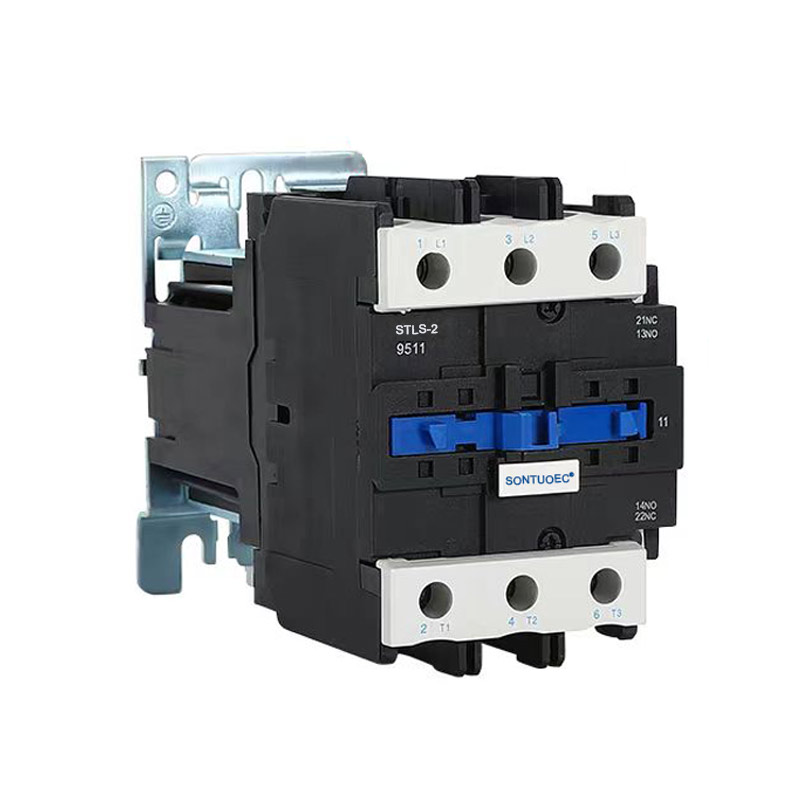

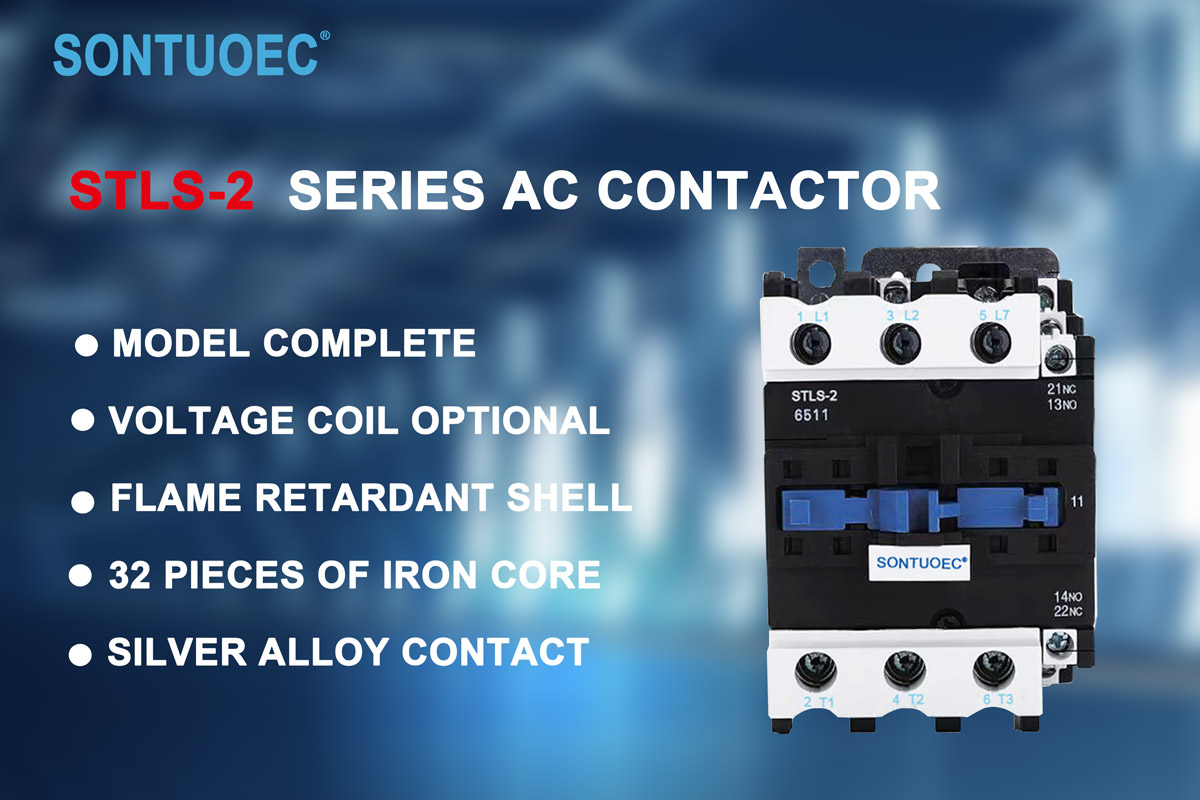

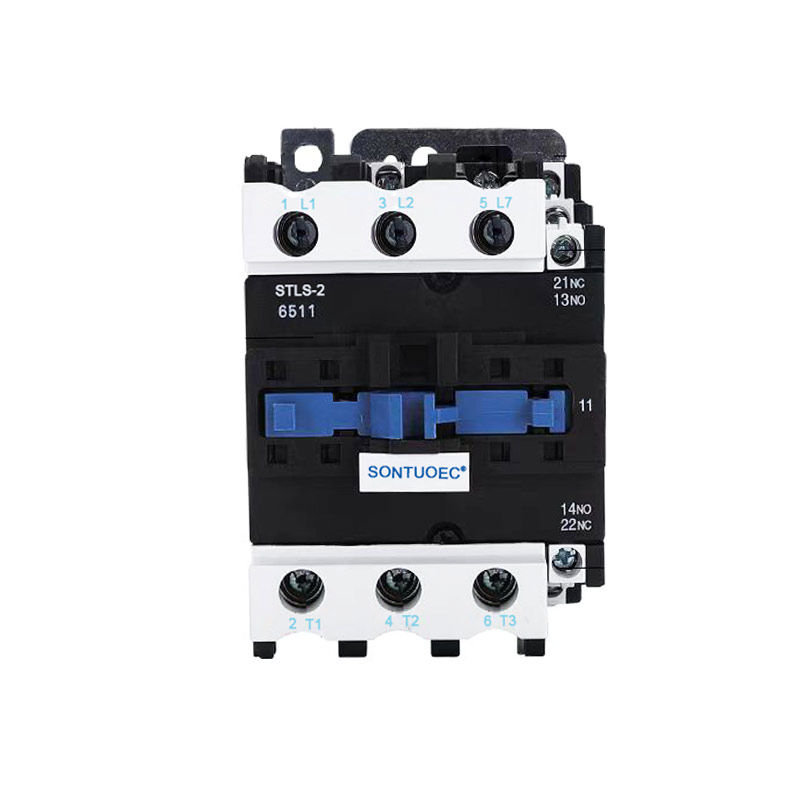

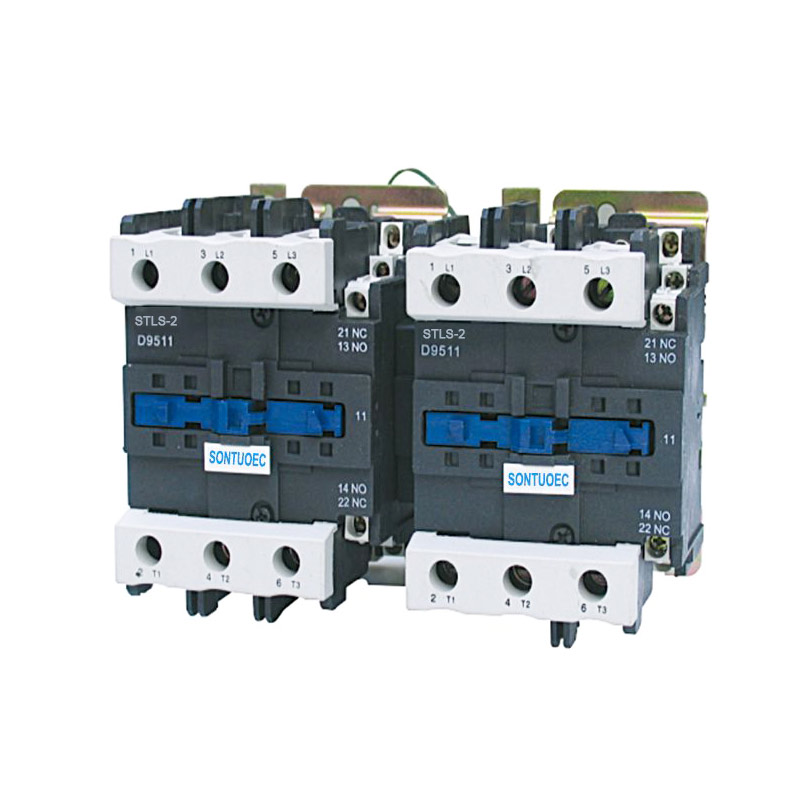

Контактор с механической блокировкой серии Stls-2(Cjx2)

Механический блокировочный контактор серии Stls-2(Cjx2) подходит для использования в цепях с номинальным напряжением до 660 В переменного тока, 50 Гц, ток 620 А, для конвертируемого управления двигателем. Это механическое устройство блокировки обеспечивает переключение контактов двух трансформируемых контакторов. Он соответствует стандартам IEC60947-4-1.

Модель:STLS-2(CJX2)

Отправить запрос

Описание продукта

Тип		СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2	СТЛС-2
		9	12	18	25	32	40	50	63	80	95
									60
Номинальное напряжение изоляции		660	660	660	660	660	660	660	660	660	660
обычный термический		20	24	32	40	50	60	75	80	110	125
текущий		20	24	32	40	50	60	75	80	110	125
Номинальная эксплуатационная		9	12	16	25	32	40	50	63	80	95
текущий		9	12	16	25	32	40	50	63	80	95
контролируемый	220В	2.2	3	4	5.5	7.5	11	15	18.5	22	25
мощность (кВт)	380В	4	5.5	7.5	11	15	18.5	22	30	37	45
	415В	4	5.5	9	11	15	22	35	37	45	45
	440В	4	5.5	9	11	15	22	30	37	45	45
	660В	5.5	7.5	10	15	18.5	30	33	37	45	45

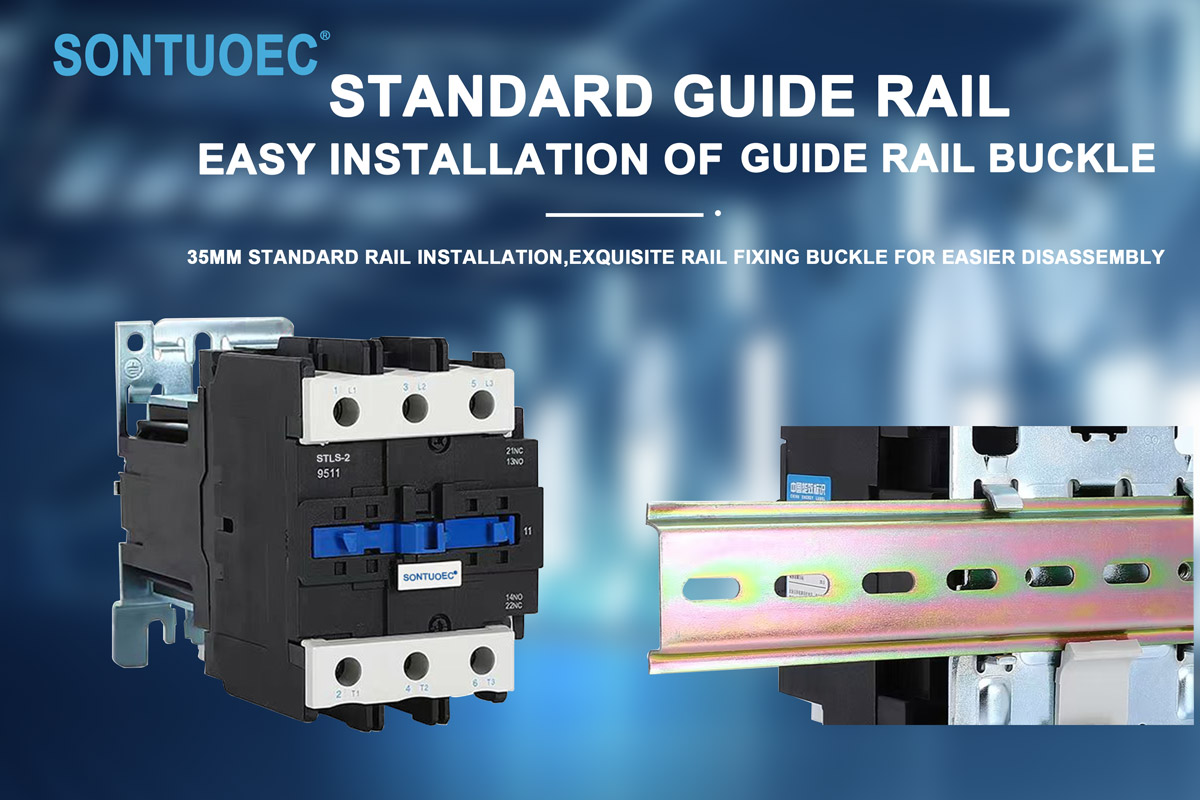

Примечание		Установка					Установка
		реле можно использовать два винта					реле может три
		а также использовать 35 мм					винты, а также использовать
		монтажная рейка					Установка 75 мм или 35 мм.
							рельс

Структура и характеристики

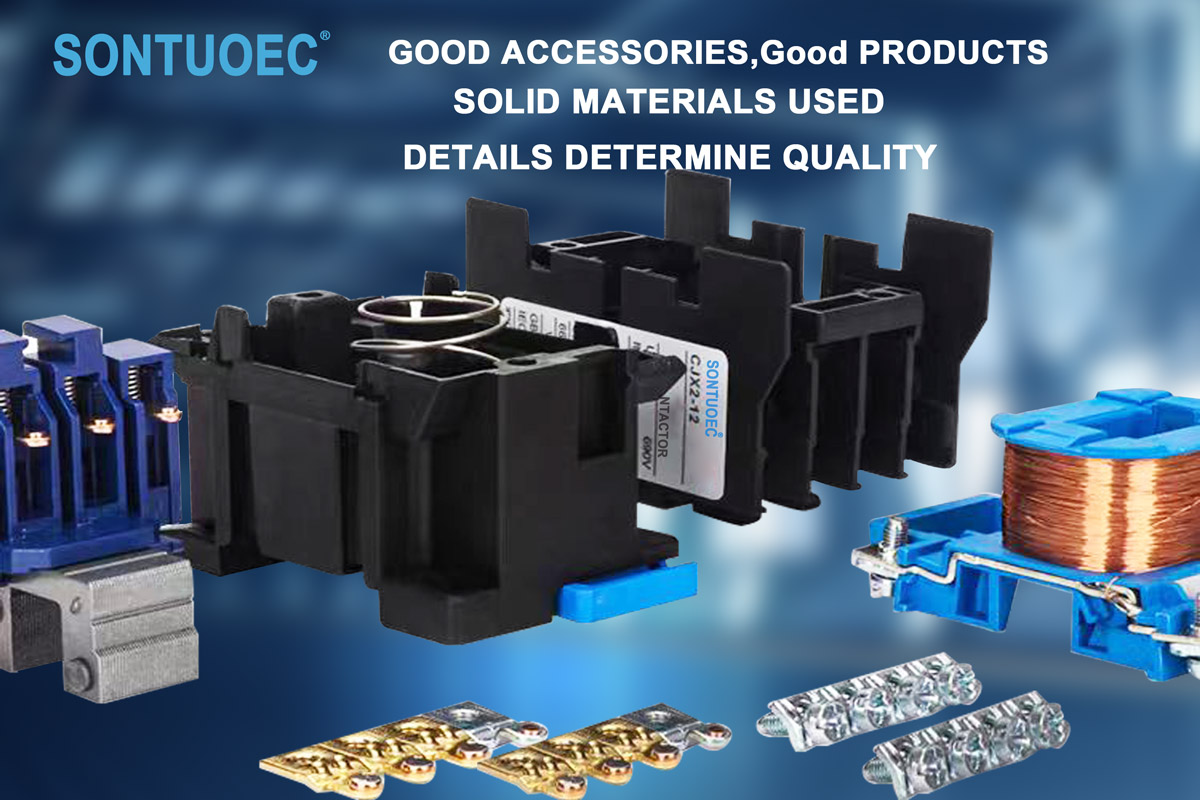

Структура:

Контактор переменного тока 3P обычно состоит из электромагнитной системы (включая катушку, сердечник и т. д.), контактной системы (включая главный контакт и вспомогательный контакт), устройства гашения дуги, корпуса и других частей. Среди них главный контакт используется для передачи сильного тока, а вспомогательный контакт используется для реализации передачи и обратной связи сигналов управления.

Функции:

Благодаря трем независимым контактам он может одновременно управлять трехфазным питанием и одной нулевой линией.

Контактная система изготовлена из высококачественных материалов, обладающих хорошей проводимостью и износостойкостью.

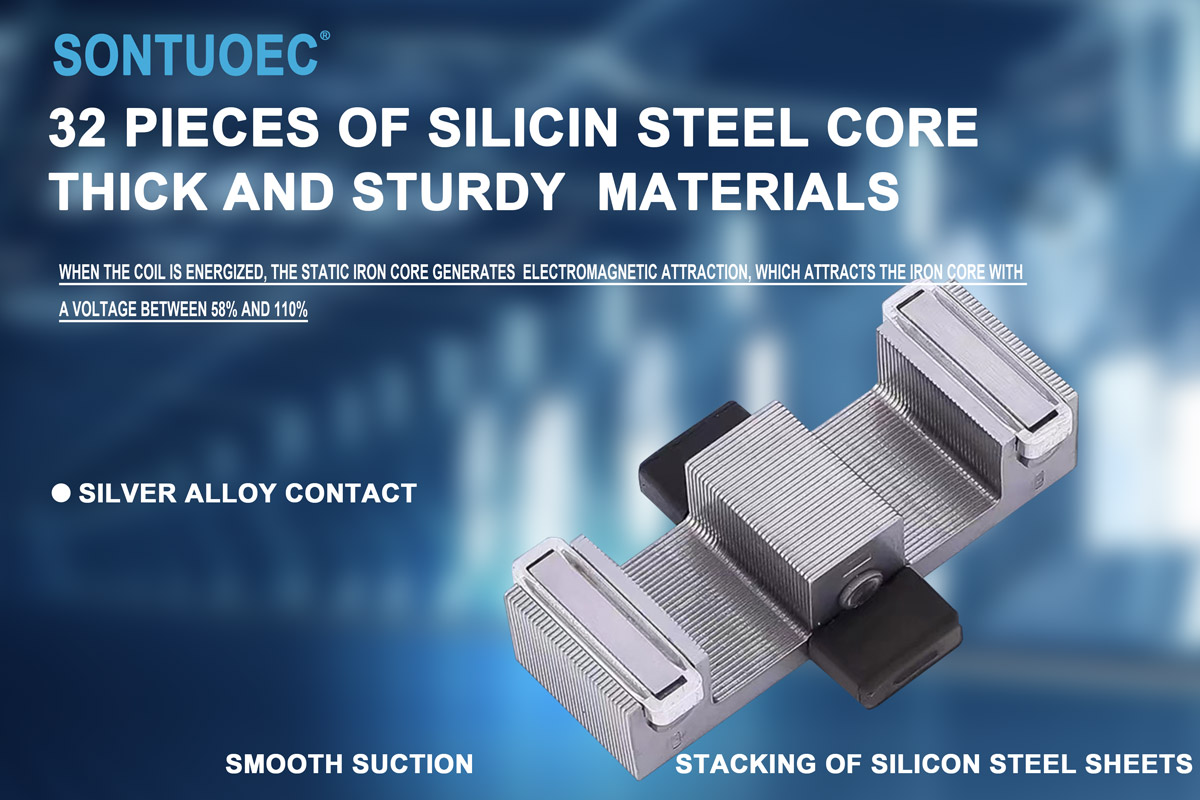

Электромагнитная система имеет достаточную силу всасывания, чтобы надежно зацеплять и разъединять контакты.

Устройство гашения дуги может эффективно гасить дугу, возникающую при размыкании контактов, защищая контакты от повреждений.

Механический блокировочный контактор серии Stls-2(Cjx2) подходит для использования в цепях с номинальным напряжением до 660 В переменного тока, частотой 50 Гц или 60 Гц, номинальным током до 95 А, для включения и отключения, частого запуска и управления двигателем переменного тока. В сочетании с блоком вспомогательных контактов, таймером задержки, устройством машинной блокировки и т. д. он становится контактором задержки, контактором механической блокировки, пускателем звезда-треугольник. С тепловым реле он объединен в электромагнитный пускатель. Контактор изготовлен в соответствии со стандартом IEC 60947-1.

Принцип работы

Когда на катушку контактора переменного тока 3P подается напряжение, железный сердечник генерирует магнетизм и притягивает контактную систему к замыканию, таким образом соединяя трехфазный источник питания и нулевой провод. При обесточении катушки сердечник теряет магнетизм и контактная система под действием пружины разъединяется, отключая тем самым трехфазное питание от нулевой линии. Таким образом, контактор переменного тока 3P может осуществлять дистанционное управление электрическими нагрузками.

Сценарии применения

Контактор переменного тока 3P широко используется в различных энергосистемах, в которых необходимо одновременно контролировать трехфазное питание и одну нулевую линию, например:

Область промышленной автоматизации: используется для управления запуском, остановкой и реверсом двигателя.

Энергосистема: используется для дистанционного управления и защиты энергосистемы.

Автоматизация здания: используется для управления включением и остановкой освещения, кондиционирования и другого оборудования.

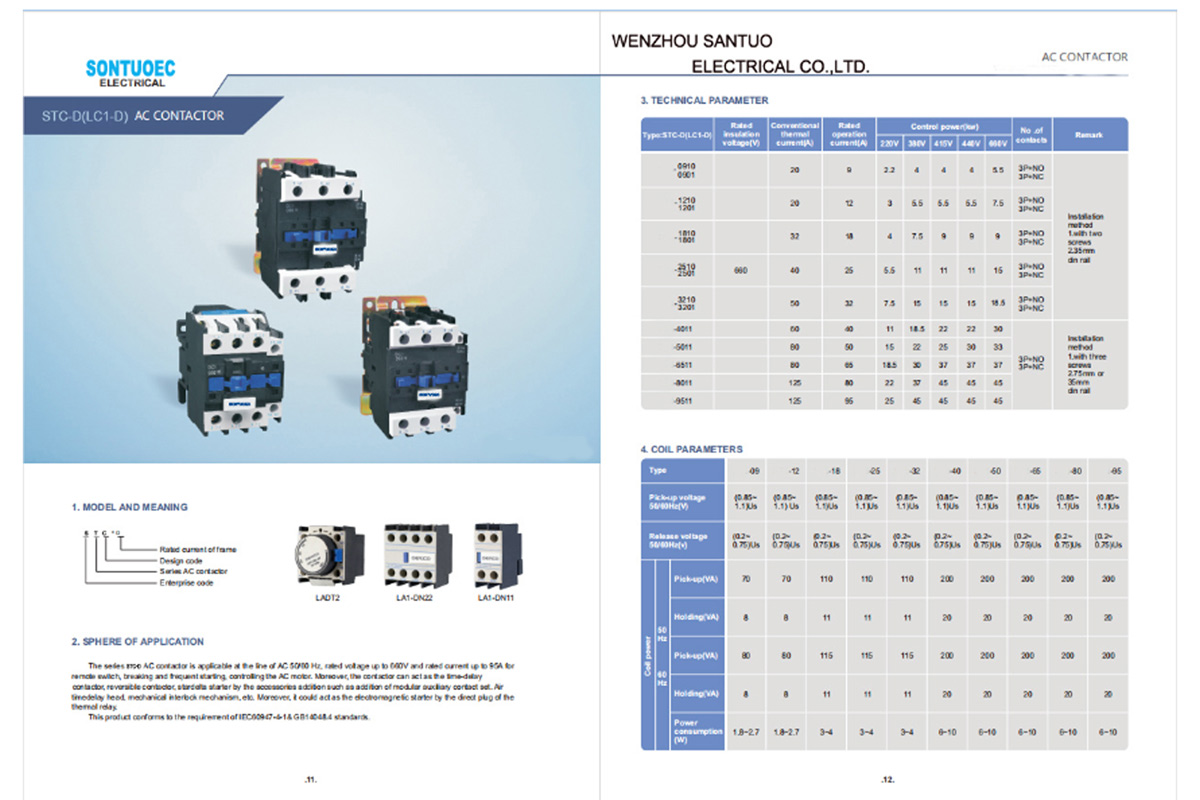

Stls-2(Cjx2)Series Mechanical Interlocking Contactor
