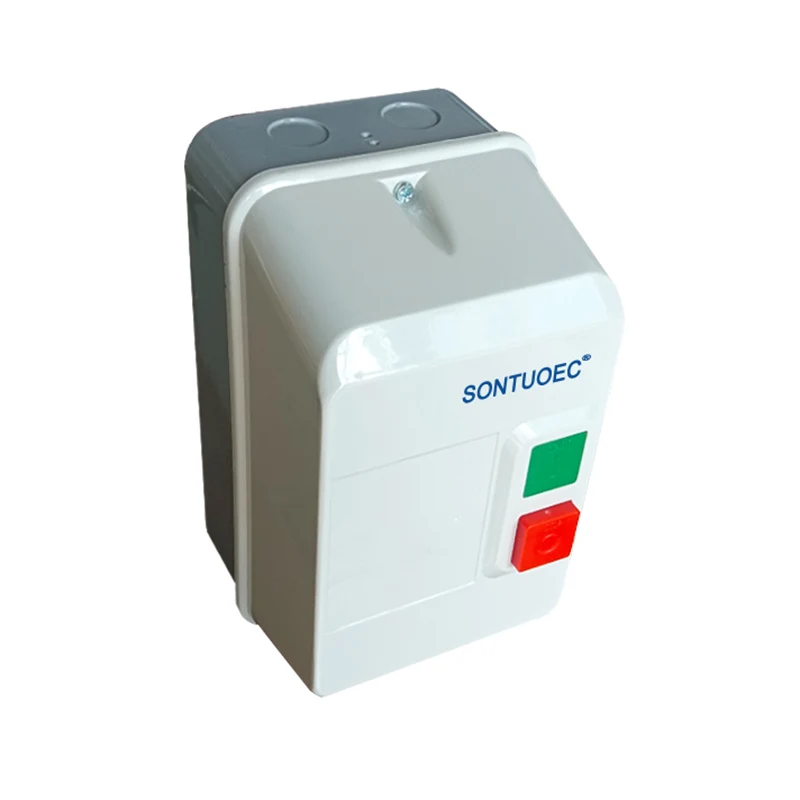

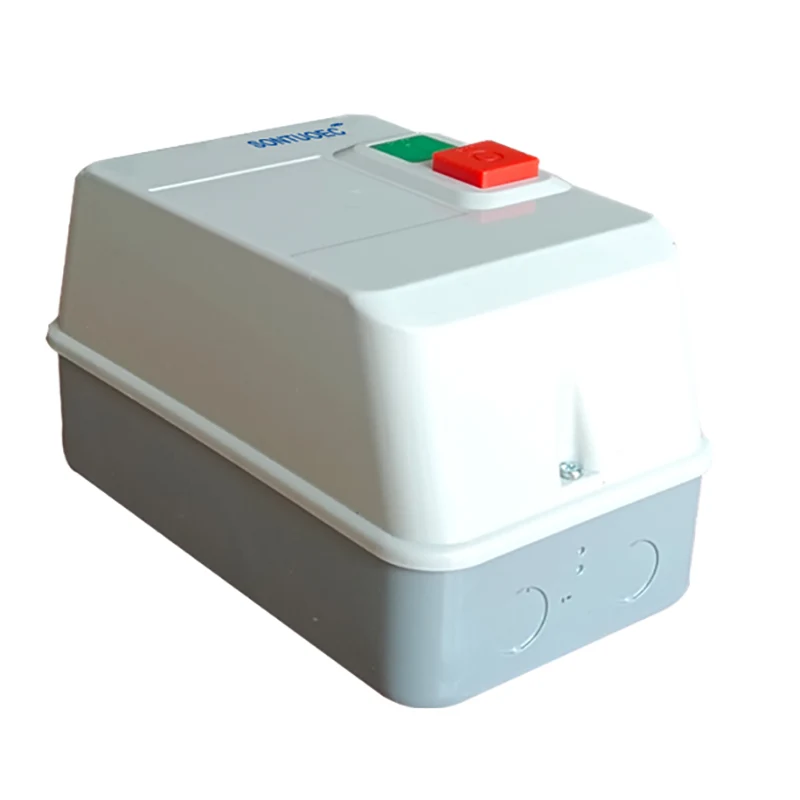

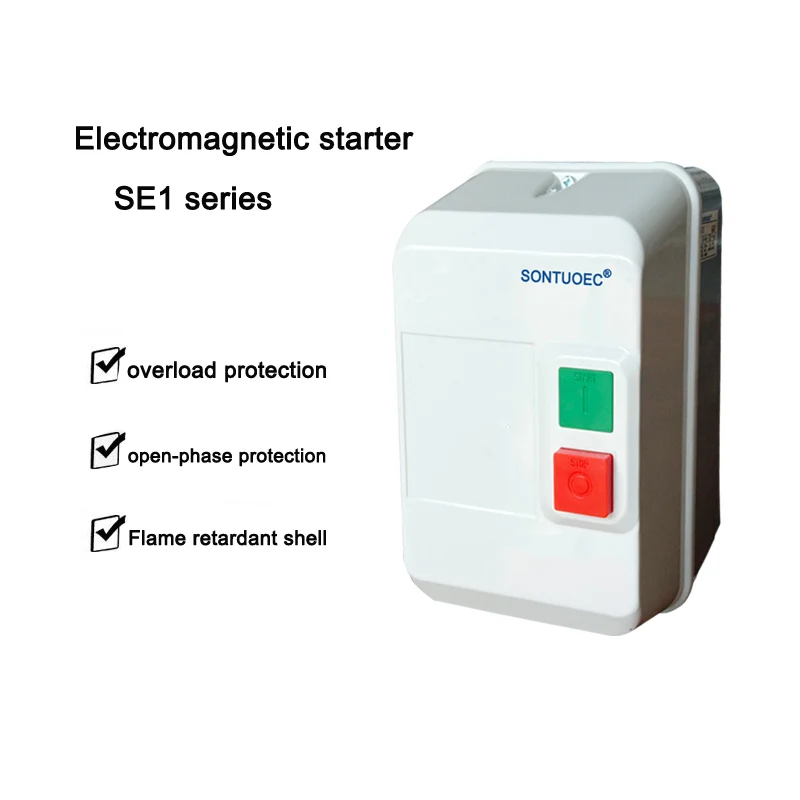

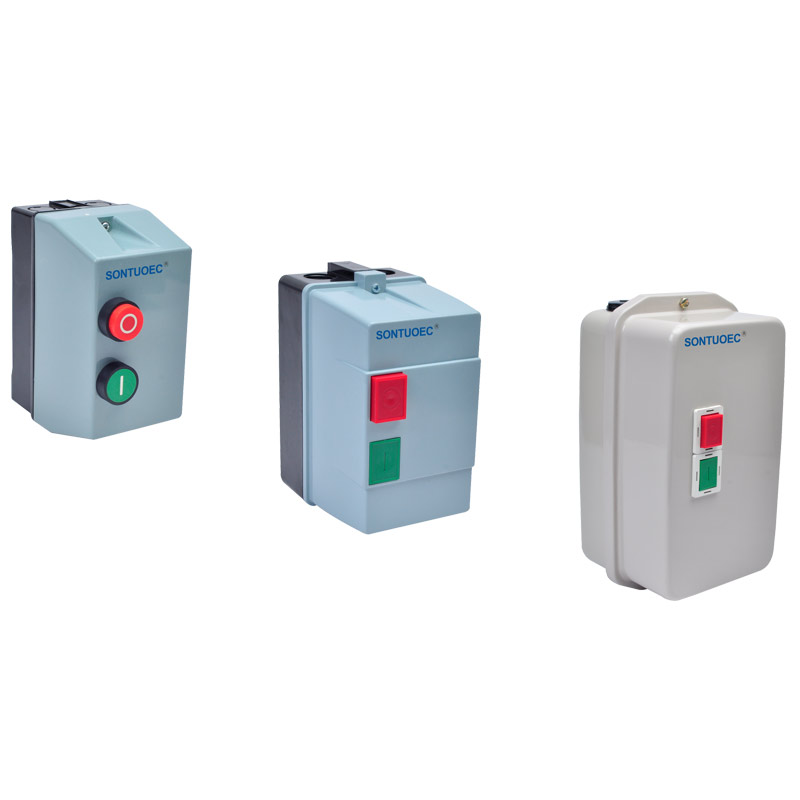

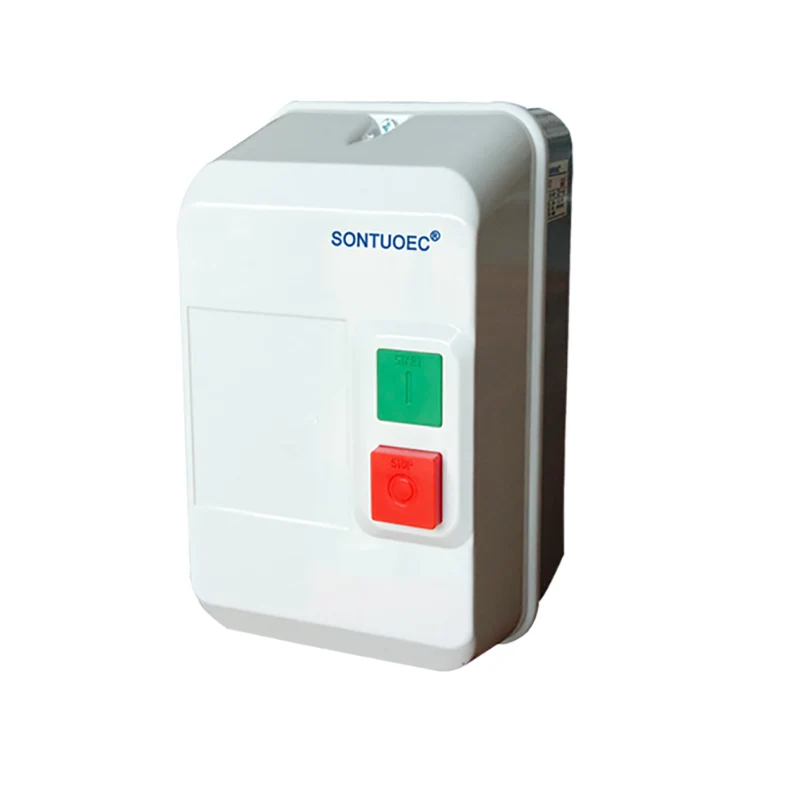

Магнитный стартер (DOL)

Магнитный стартер (DOL) Мотор, то есть магнитный переключатель используется для управления запуска и остановкой двигателя (или двигателей). Магнитные переключатели играют ключевую роль здесь, управляя отстранением цепи в соответствии с изменениями во внешнем магнитном поле, таким образом, реализуя управление двигателем.

Отправить запрос

Описание продукта

Спецификации

Режим продукта № и специфический	SLE1-09 и 12	Двойной в SELED, защищенный TOLP429 (3) или, F659 (4)
Корпус	SLE1-18 и 25	Двойной в SELED, защищенный TOLP427 (3) или F5577 (4)
	SLE1-32 и 95	Матал, LP65 до 559
Управление (2 кнопки нажимают крышка корпуса)	SLE1-32 и 95	1 кнопка зеленого запуска «1», 1Red Stop/Teset Buttion «O»
Соединения	SLE1-32 и 95	Electricol Power and Control Recircuit Connections

Основные технические параметры:

Тип		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Результативная мощность (AC-3) IEC60947-4	220В	2.2/3	3/4	4/5,5	5,5/7,5	7,5/10	11/5	15/20	18,5/25	22/35	25/35
KW/HP (AC-3) Результативная мощность (AC-3) IEC60947-4	380 В.	4/5,5	5,5/7,5	7,5/10	11/15	15/20	18,5/25	22/30	30/40	37/50	45/60
Оставленный ток (AC-3) GB14048.4	220В	9	12	15	21	26	36	52	63	75	86
Оставленный ток (AC-3) GB14048.4	380 В.	9	12	16	21	25	37	43	59	72	85
Переконенный ток нагрева (а)			25	32	40	50	60	80		125
Нестандартный волей (v) 660
Вспомогательный контакт AC-15	Контакт	стандартный	1no				1no+1nc
	Переконенный ток (а)	220В	1.6
	Переконенный ток (а)	380 В.	0.95
Сюзаби тепловые эстафеты		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Рейтинг корпуса		LP65

Принцип работы

Принцип эксплуатации моторного двигателя магнитного переключателя в основном основан на влиянии магнитного поля и рабочего принципа двигателя постоянного тока. Когда внешнее магнитное поле приближается к магнитному переключателю, оно запускает магнитный сенсорный элемент (например, тростник) внутри переключателя, заставляя его закрывать или разбивать контакты, тем самым управляя открытием и закрытием цепи. Как только схема закрыта, ток протекает через двигатель, заставляя его начинать вращение. Двигатели постоянного тока, с другой стороны, работают над принципом, что энергичный проводник перемещается в магнитном поле путем действия электромагнитной силы.

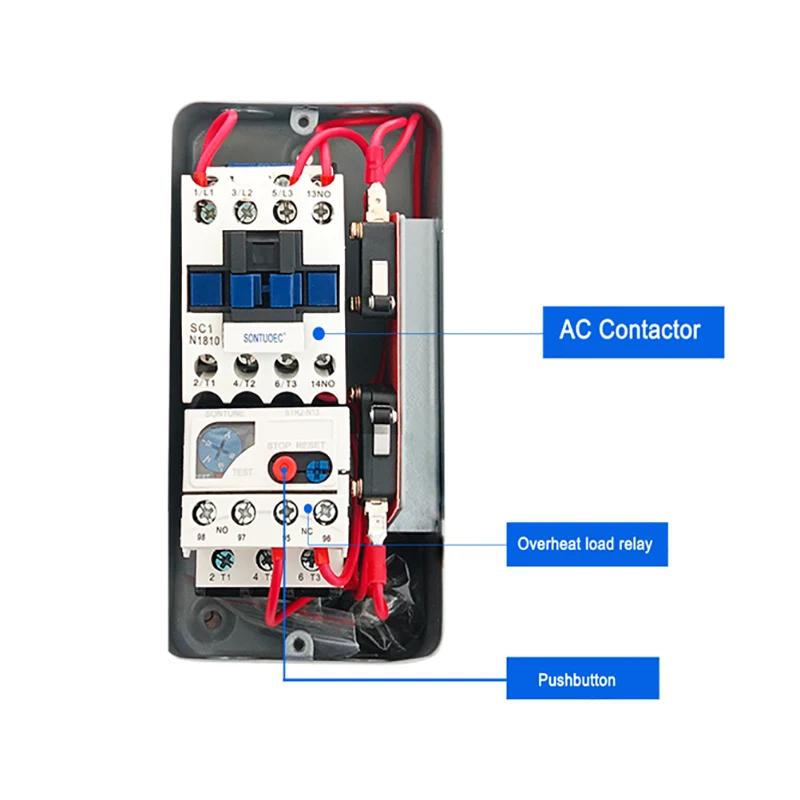

Основные компоненты

Магнитный переключатель: обычно состоит из магнитного сенсорного элемента и устройства триггера, используемого для обнаружения внешних магнитных полей и управления включением/выключением цепи.

Электродвигатель: устройство, которое преобразует электрическую энергию в механическую энергию и управляет различными устройствами посредством вращения.

Схема управления: используется для получения внешних сигналов и управления рабочим состоянием магнитного переключателя и двигателя в соответствии с сигналами.
