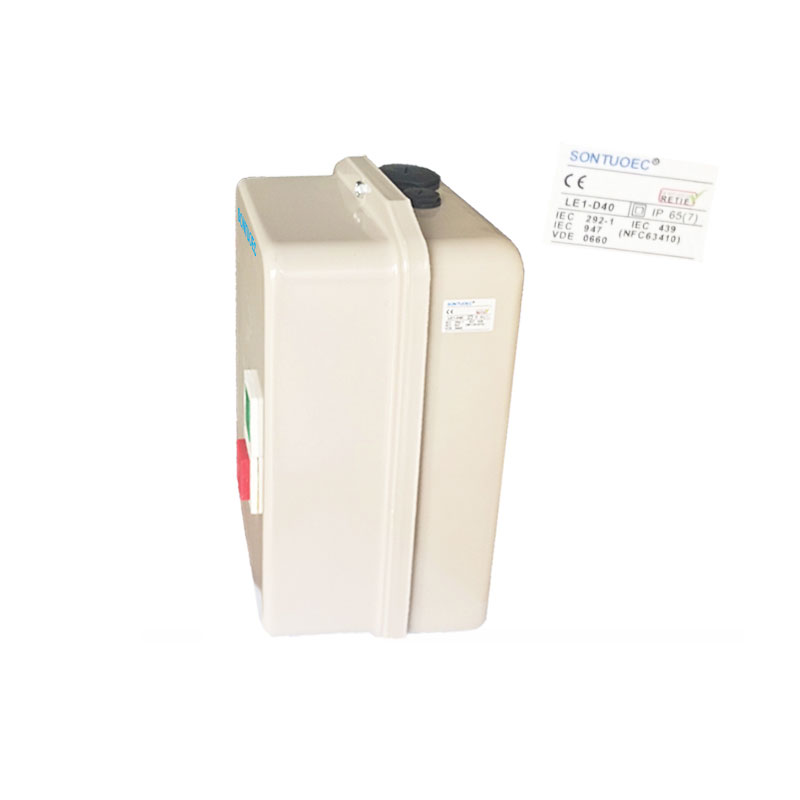

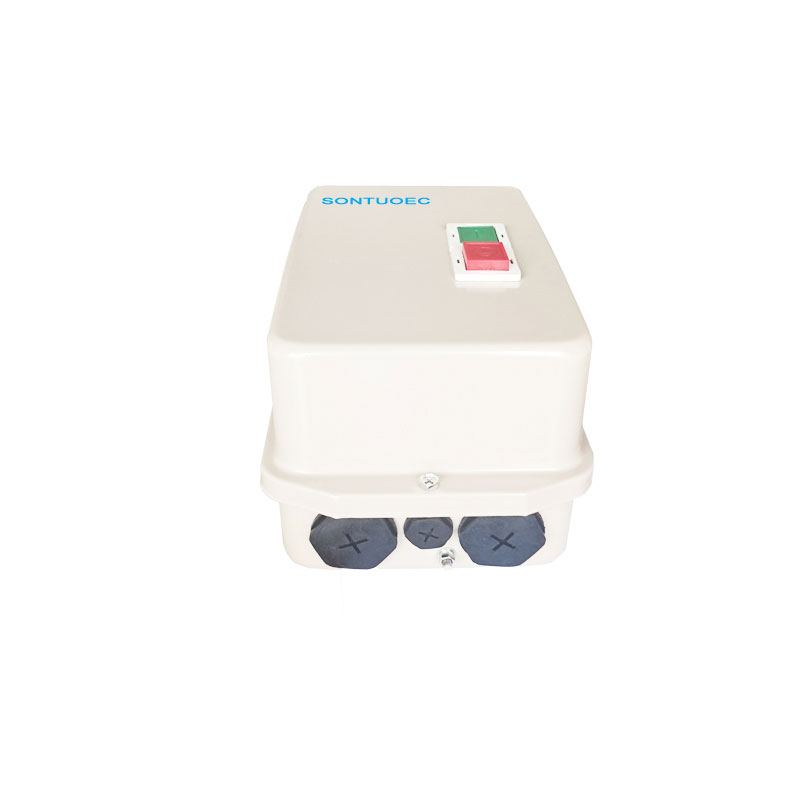

Серия SLE1-D Магнитный стартер

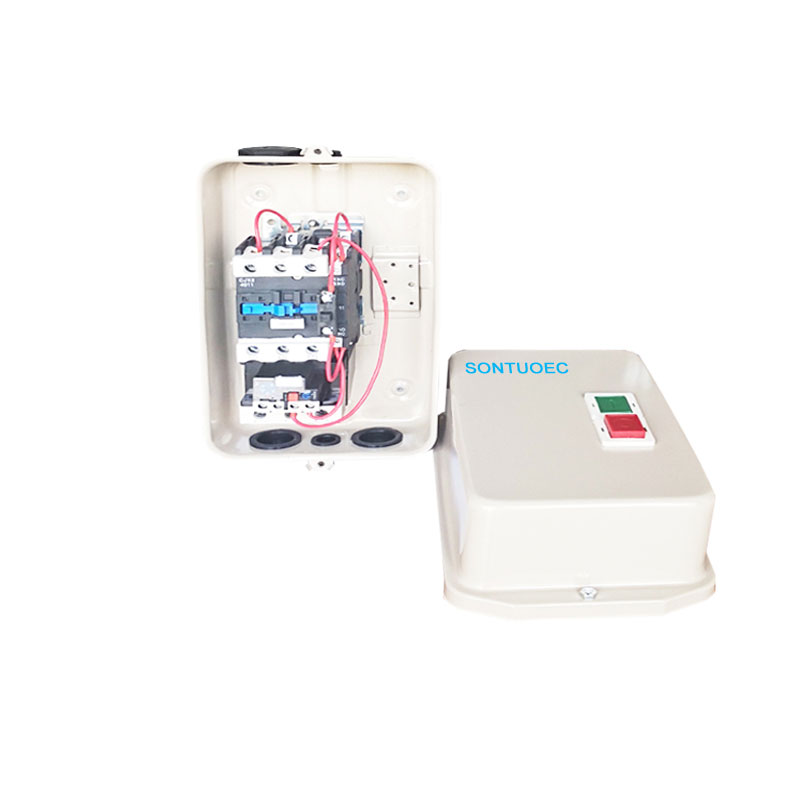

Магнитный стартер серии SLE1-D-это устройство электрического управления, которое управляет запуск и остановкой электродвигателя электромагнитной силой. Обычно он содержит электромагнитную катушку, которая при энергии создает магнитное поле, которое привлекает движение железного ядра, которое управляет закрытием или разрывом контактов для достижения контроля двигателя.

Модель:SLE1-D

Отправить запрос

Описание продукта

Спецификации

Режим продукта № и специфический	SLE1-09 и 12	Двойной в SELED, защищенный TOLP429 (3) или, F659 (4)
Корпус	SLE1-18 и 25	Двойной в SELED, защищенный TOLP427 (3) или F5577 (4)
	SLE1-32 и 95	Матал, LP65 до 559
Управление (2 кнопки нажимают крышка корпуса)	SLE1-32 и 95	1 кнопка зеленого запуска «1», 1Red Stop/Teset Buttion «O»
Соединения	SLE1-32 и 95	Electricol Power and Control Recircuit Connections

Основные технические параметры:

Тип		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Результативная мощность (AC-3) IEC60947-4	220В	2.2/3	3/4	4/5,5	5,5/7,5	7,5/10	11/5	15/20	18,5/25	22/35	25/35
KW/HP (AC-3) Результативная мощность (AC-3) IEC60947-4	380 В.	4/5,5	5,5/7,5	7,5/10	11/15	15/20	18,5/25	22/30	30/40	37/50	45/60
Оставленный ток (AC-3) GB14048.4	220В	9	12	15	21	26	36	52	63	75	86
Оставленный ток (AC-3) GB14048.4	380 В.	9	12	16	21	25	37	43	59	72	85
Переконенный ток нагрева (а)			25	32	40	50	60	80		125
Нестандартный волей (v) 660
Вспомогательный контакт AC-15	Контакт	стандартный	1no				1no+1nc
	Переконенный ток (а)	220В	1.6
	Переконенный ток (а)	380 В.	0.95
Сюзаби тепловые эстафеты		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Рейтинг корпуса		LP65

Принцип работы

Принцип работы магнитного стартера серии SLE1-D основан на взаимодействии электромагнитной индукции и электромагнитной силы. Когда источник управления питанием включен, электромагнитная катушка генерирует магнитное поле, которое притягивает железное ядро для перемещения и закрывает контакты, а двигатель поставляется с мощностью и начинает работать. Когда источник управления отменен, магнитное поле исчезает, железное ядро сбрасывается под действием пружины, контакты разбиты, а двигатель останавливается.

Типы и функции

Существуют различные типы магнитных стартеров SLE1-D, такие как прямые онлайн-(DOL) Magnetic Begetters, Star-Delta (Star-Delta), стартеры автотрансформатора и так далее. Различные типы магнитных стартеров SLE1-D имеют разные характеристики и объем применения.

1. Отключить онлайн (DOL) SLE1-D Магнитный стартер:

Простая структура, низкая стоимость.

Подходит для запуска и остановки управления небольшими мощными двигателями.

2. Star-Delta (Star-Delta) стартер:

Изменив проводку двигателя, он понимает цель уменьшения напряжения и тока во время запуска.

Подходит для стартового управления средним мощным двигателем.

3. Стартер аувтотрансформатора:

Использует автотрансформатор для уменьшения напряжения и тока при запуске двигателя.

Применимо к начальному управлению мощными двигателями.

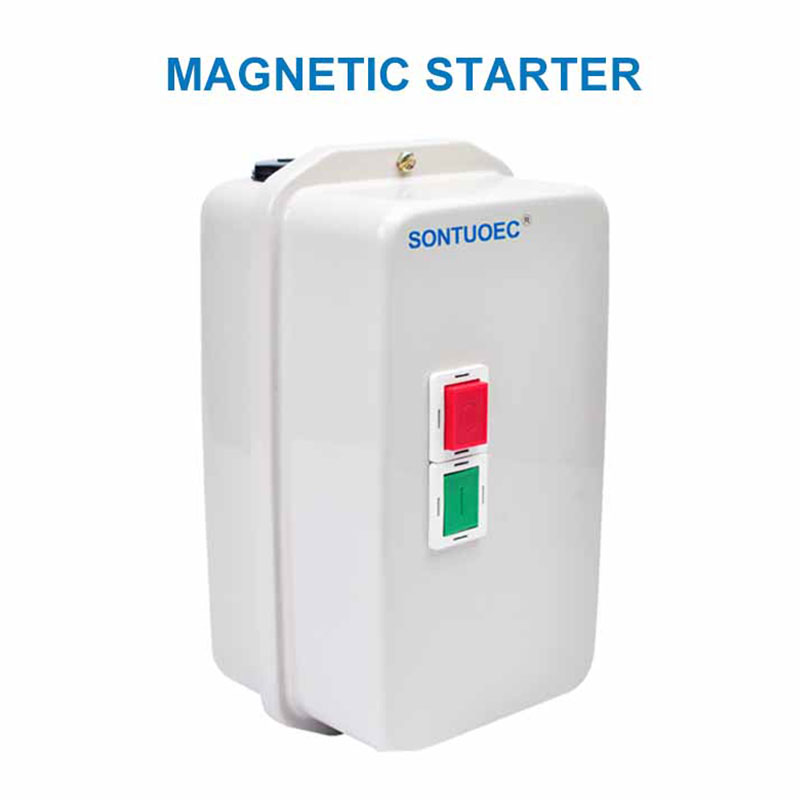

SLE1-D Series Magnetic Starter

Сценарии приложения

Магнитные стартеры SLE1-D широко используются в различных промышленных и коммерческих применениях, таких как производство, строительство, сельское хозяйство и транспорт. Они используются для контроля различных типов двигателей, таких как трехфазные асинхронные двигатели, двигатели DC и т. Д. Для автоматического производства и дистанционного управления оборудованием.
