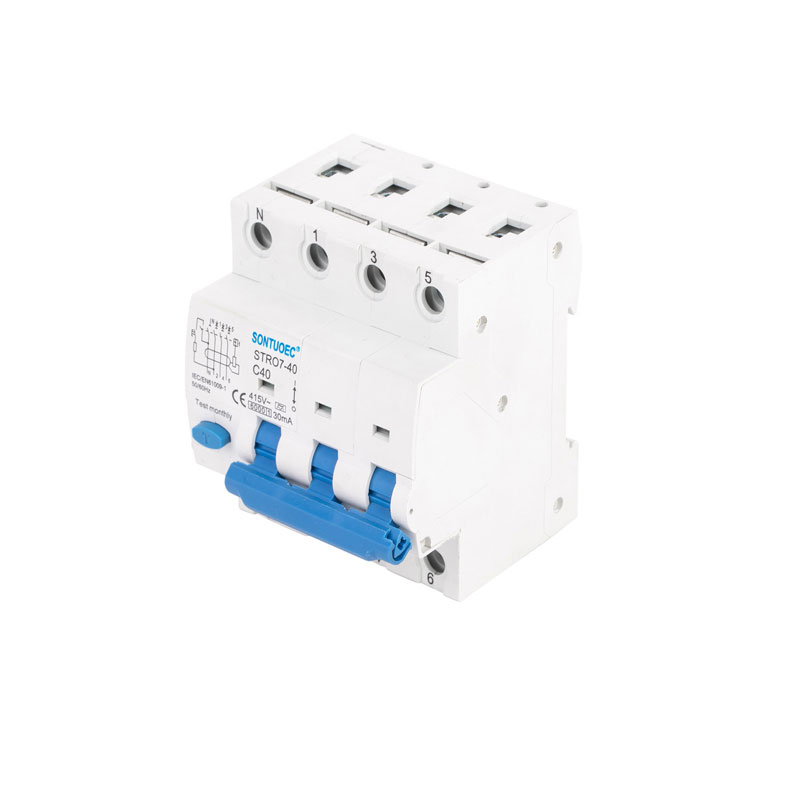

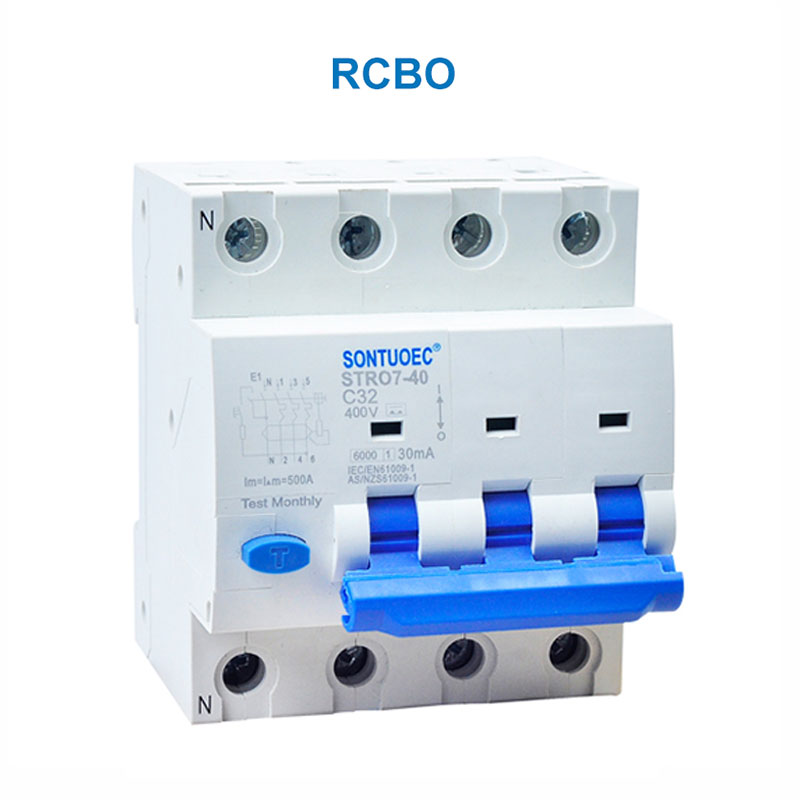

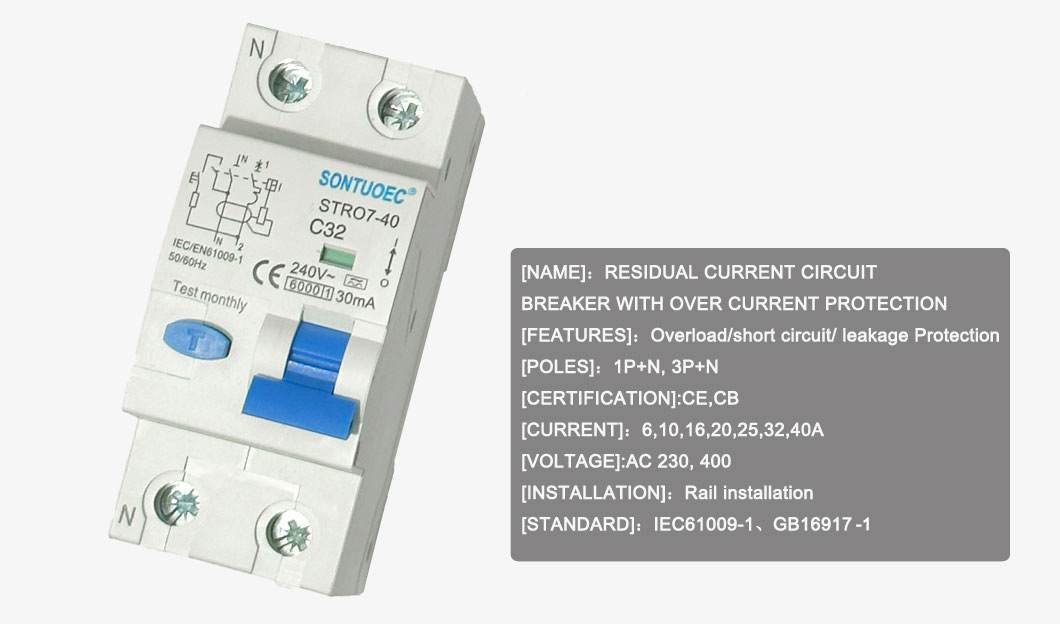

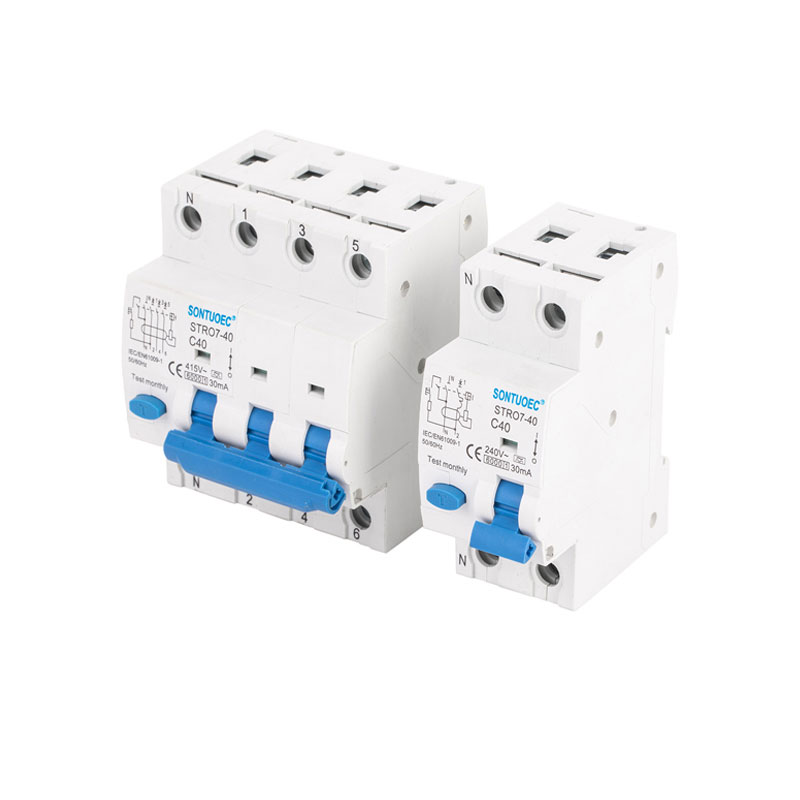

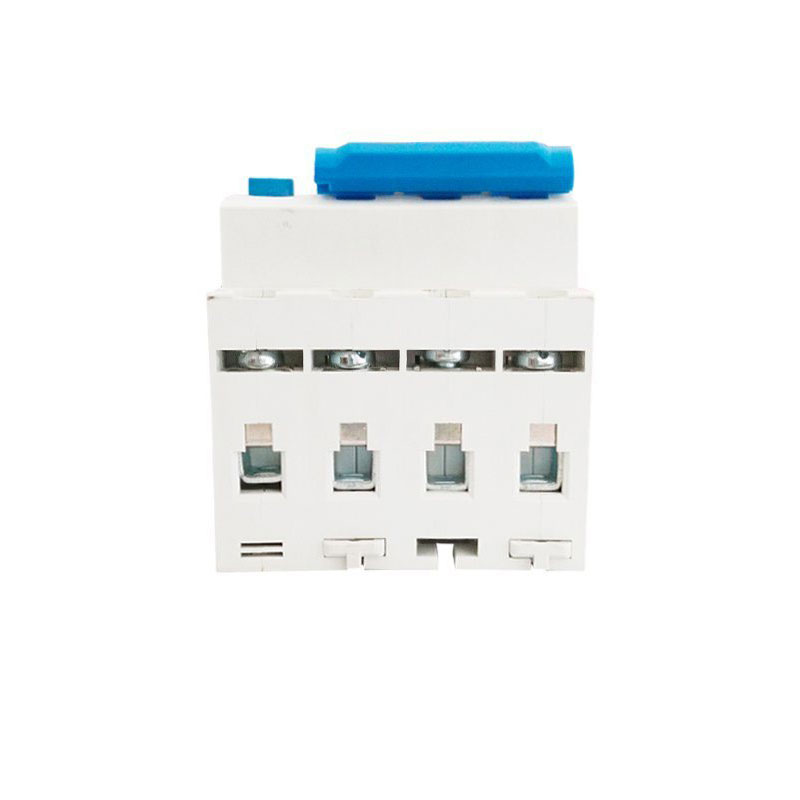

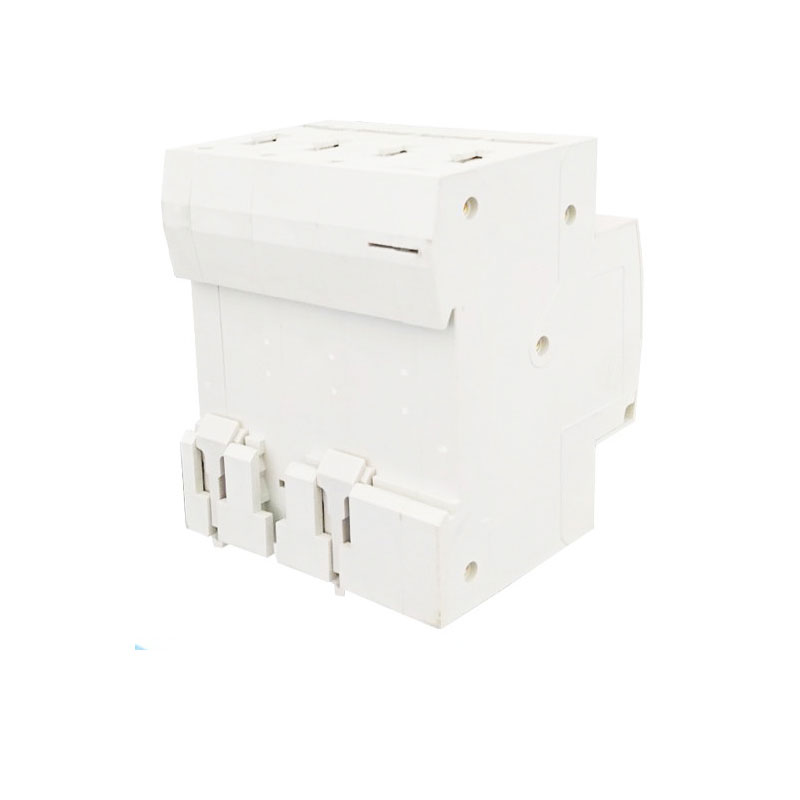

СТРО7-40 АВДТ

Основные функции АВДТ STRO7-40

Защита от перегрузки: когда ток в цепи превышает номинальное значение УЗО STRO7-40, он автоматически отключит цепь в течение установленного периода времени, чтобы предотвратить перегрев цепи и оборудования, что позволяет избежать возгорания и повреждения.

Защита от короткого замыкания: при возникновении короткого замыкания в цепи автоматический выключатель STRO7-40 быстро отключит цепь, чтобы предотвратить серьезное повреждение цепи и оборудования током короткого замыкания.

Защита от утечки: АВДТ STRO7-40 способно обнаруживать остаточный ток (т. е. ток утечки) в цепи. Когда остаточный ток превышает установленный порог, УЗО STRO7-40 отключит цепь за очень короткий период времени, чтобы предотвратить несчастные случаи, связанные с поражением электрическим током и электрическим пожаром.

Принцип работы АВДТ STRO7-40

АВДТ STRO7-40 содержит внутренний термомагнитный детектор срабатывания (для защиты от перегрузки и короткого замыкания) и детектор остаточного тока (для защиты от утечки). Когда ток или остаточный ток в цепи ненормальный, соответствующий ударник запускает механизм отключения АВДТ STRO7-40, что позволяет быстро отключить цепь.

1. Термальный магнитный расцепитель: для срабатывания срабатывания используется тепло и магнитное поле, генерируемые при прохождении тока через проводник. Когда ток слишком велик, проводник нагревается и генерирует магнитное поле, в результате чего биметалл внутри термомагнитного бойка изгибается или магнит притягивает железный сердечник, тем самым запуская механизм отключения.

2. Детектор остаточного тока: для обнаружения остаточного тока в цепи используется трансформатор тока нулевой последовательности. Когда остаточный ток превысит установленный порог, детектор остаточного тока отправит сигнал механизму отключения, чтобы отключить цепь.

Особенности АВДТ STRO7-40

Многофункциональная интеграция: АВДТ STRO7-40 объединяет функции защиты от перегрузки, короткого замыкания и утечки, упрощая проектирование и установку электрических систем.

Высокая чувствительность: АВДТ STRO7-40 позволяют быстро обнаруживать и отключать аномальные и остаточные токи в цепи, обеспечивая надежную защиту.

Простота установки и обслуживания: АВДТ STRO7-40 обычно имеют модульную конструкцию, что упрощает установку и обслуживание.

Высокая безопасность: АВДТ STRO7-40 тщательно протестированы и сертифицированы на предмет высокой безопасности и надежности, обеспечивающих безопасную эксплуатацию электрических систем.

Сценарии применения АВДТ STRO7-40

АВДТ STRO7-40 широко используются в электрических системах жилого, коммерческого и промышленного секторов, особенно в тех, которые требуют одновременной защиты от перегрузки, короткого замыкания и утечки на землю. Их обычно устанавливают в распределительных коробках, распределительных щитах или шкафах управления для защиты цепей и оборудования от повреждений, вызванных аномальным током и напряжением, а также для предотвращения поражения электрическим током.
