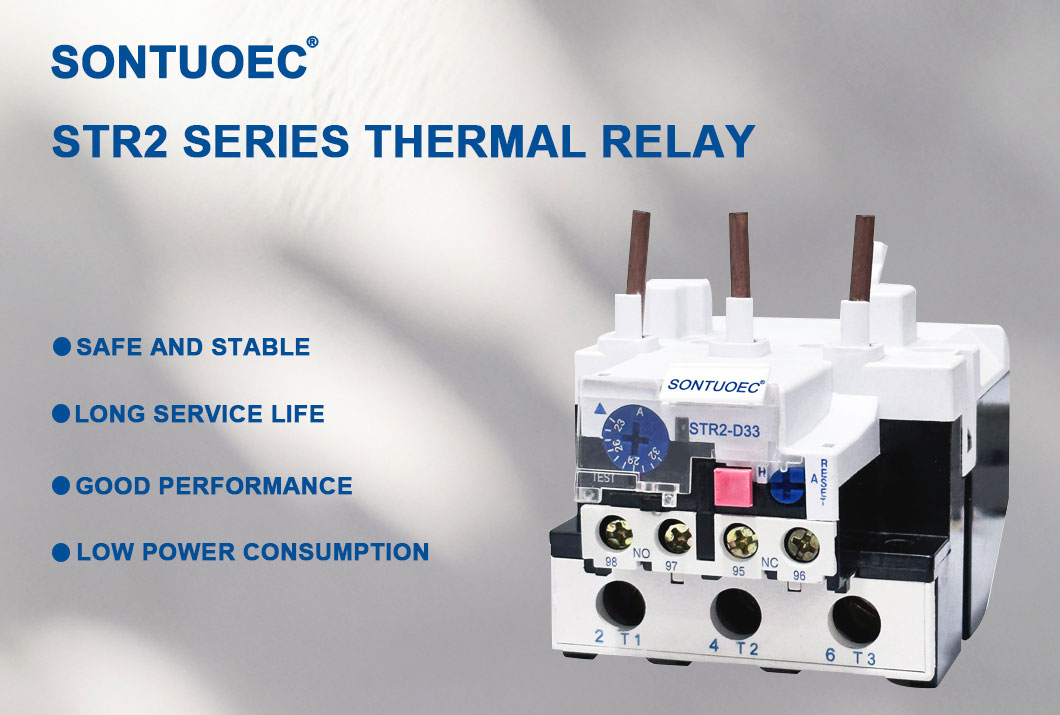

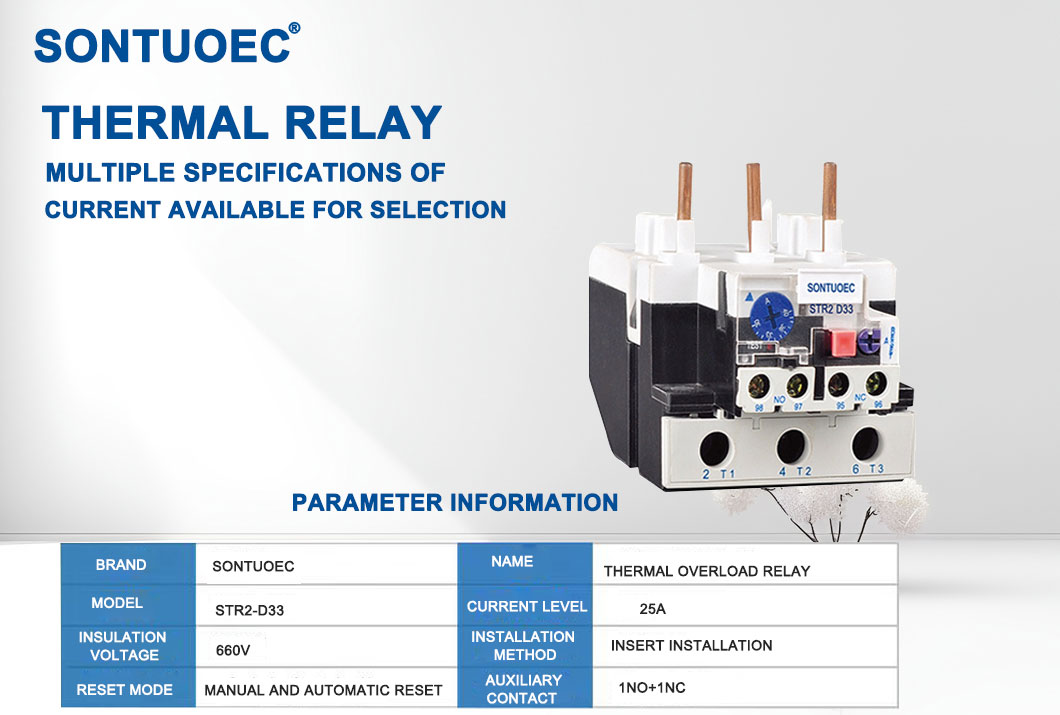

STR2-D33 Термическая перегрузка

Thermal Relays STR2-D33 реле перегрузки работают на принцип теплового эффекта электрического тока. Когда двигатель перегружен, его ток увеличивается, что приводит к нагреванию нагревательного элемента внутри реле тепловой перегрузки. Это тепло переносится в биметальный, который изготовлен из двух металлов с различными коэффициентами термического расширения, поэтому он изгибается при нагревании. Когда изгиб достигает определенной точки, он запускает механическое устройство, обычно контакт, который отключает источник питания от двигателя, защищая его от повреждений.

Отправить запрос

Описание продукта

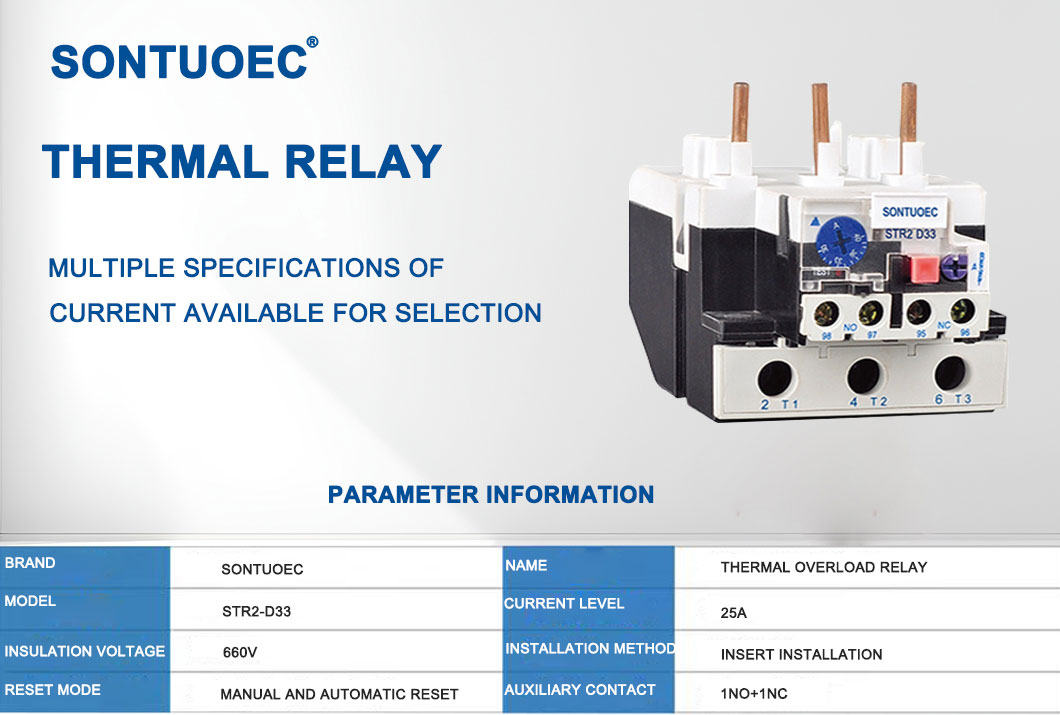

Технические характеристики:

Продукт Имя	Тепловая перегрузка реле
Модель	ST2-D33
Материал	Пластик, электронные компоненты
Тепло Контакт	1no+1nc
Тепло Реле ток	23A-93A	Пожалуйста, обратите внимание на ток диапазон
Str2-93	Регулируемый диапазон тока (а) Диапазон настройки	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/Str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Частота	660 В.
Сталкивание класса	50/60 Гц
Цвет	Как показано картинка

Основные технологические параметры

Модель	Рейтинг тока	НЕТ.	Диапазон настроек (а)	Для контактора
Str2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	Str2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	Str2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	Str2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	Str2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/Str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Основные функции

Защита от перегрузки: когда нагрузка двигателя превышает его номинальное значение, реле тепловой перегрузки отключит источник питания, чтобы предотвратить перегрев и повреждения двигателя.

Защита от перегрева: если мотор перегревается по какой -то причине (например, высокая температура окружающей среды или плохое рассеяние тепла), реле тепловой перегрузки также отрежет источник питания.

Функция индикации: Многие реле тепловой перегрузки имеют функцию индикации, которая сигнализирует или изменяет состояние, когда двигатель перегружен или перегрет, чтобы оператор мог найти и принимать меры во времени.

Автопродажа str2-d серии реле тепловой перегрузки может использоваться в цепи 50/60 Гц, номинальное напряжение изоляции 660 В, номинальное ток 0,1-93a для защиты фазового разрыва, когда электродвигатель перегружен, реле имеет различные механизм, и температурная компенсация может быть подключена к контактам ST1, это наиболее продвинутые тепловые, в нометах в нометах. 60947-1.

Сценарии приложения

Тепловые перегрузки широко используются в различных промышленных и коммерческих средах, особенно в оборудовании, для которого требуется электродвигательные приводы. Например, они используются в насосах, компрессорах, вентиляторах, конвейерах и множестве других механических оборудования, чтобы обеспечить безопасное закрытие такого оборудования в случае перегрузки или условия перегрева.

Выбор и установка

При выборе реле тепловой перегрузки необходимо учитывать такие факторы, как рейтинг мощности двигателя, эксплуатационная среда и характеристики нагрузки. Также необходимо гарантировать, что номинальный ток реле тепловой перегрузки соответствует номинальному току двигателя и имеет соответствующие характеристики перегрузки и перегрева.

При установке реле тепловой перегрузки вам необходимо следовать руководящим принципам производителя и убедиться, что он правильно подключен к цепям мощности и управления двигателем. Кроме того, необходимо регулярно проверять реле тепловой перегрузки и поддерживаться, чтобы обеспечить надлежащую работу и длительный срок службы.

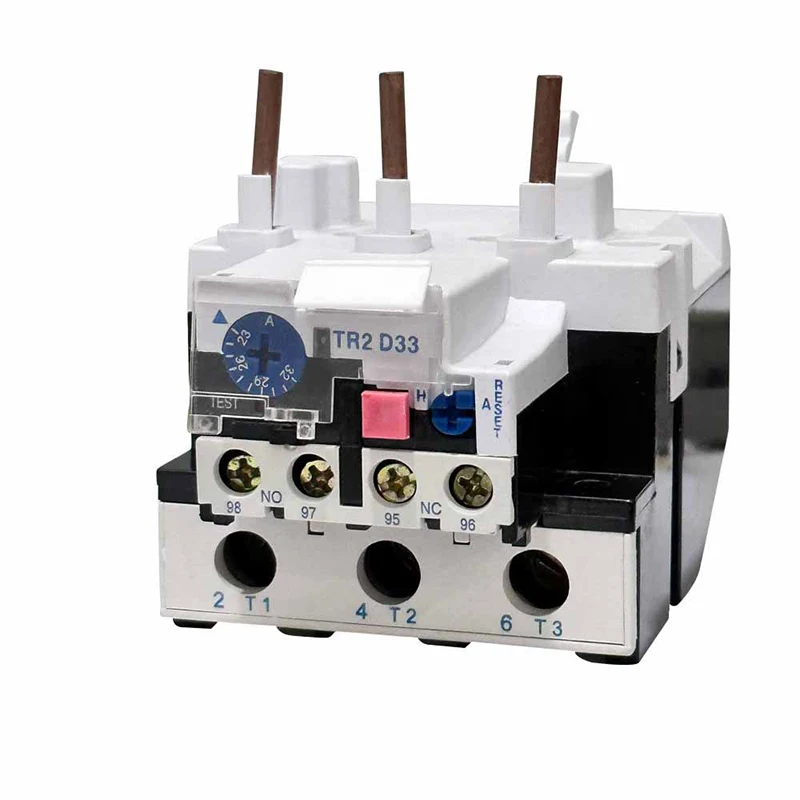

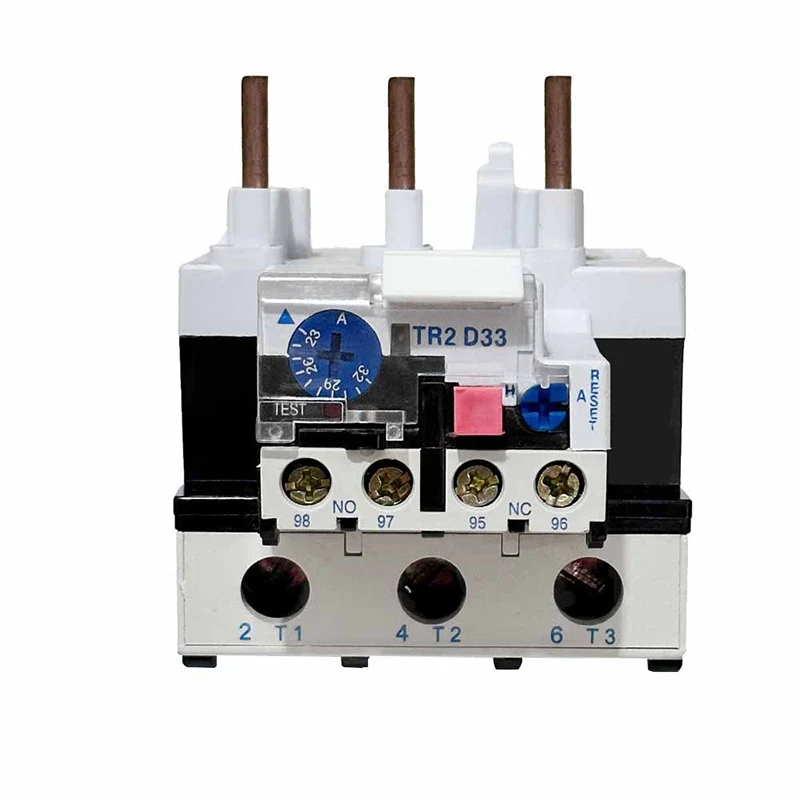

STR2-D33 Thermal Overload Relay
