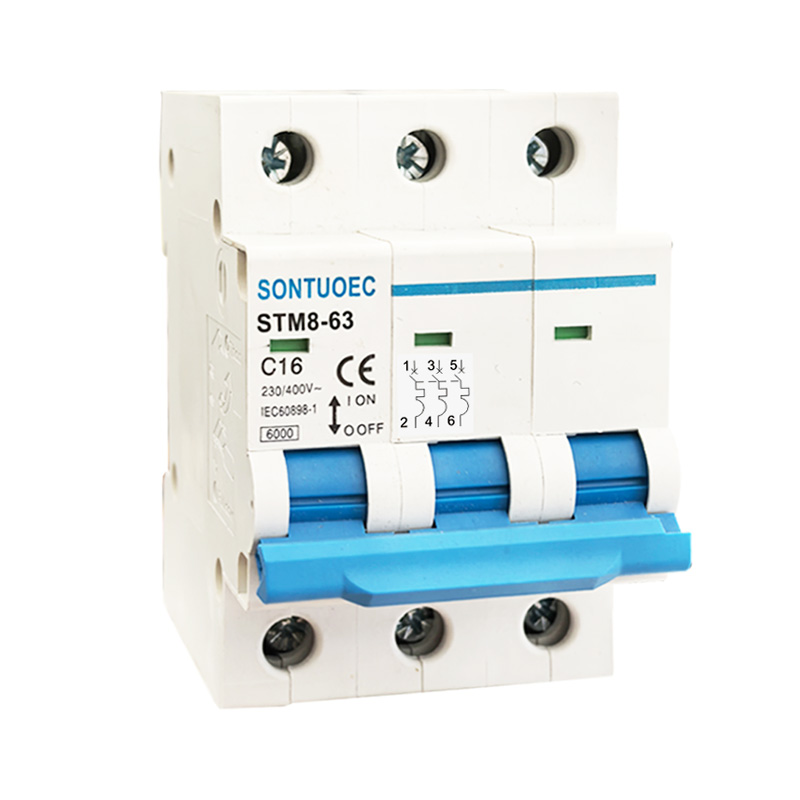

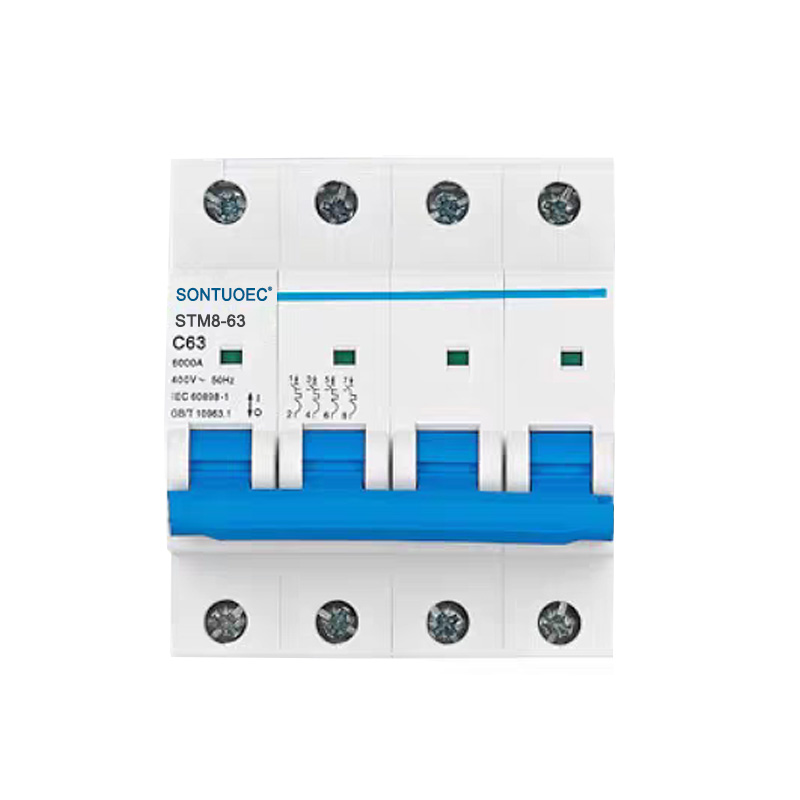

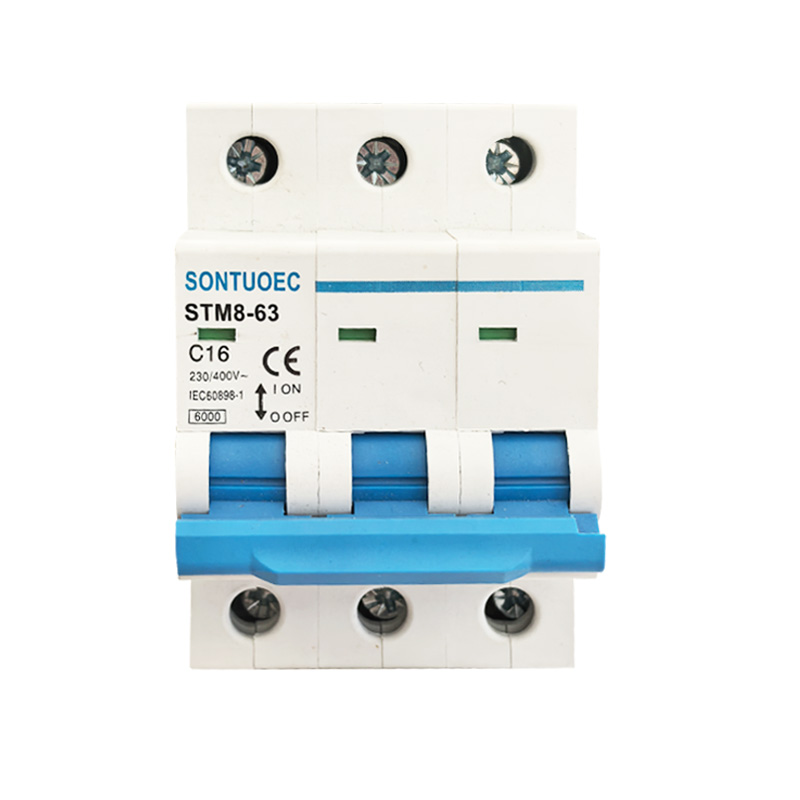

STM8-63 миниатюрный выключатель цепи 6KA 1P 2P 3P 4P 16A 230/400V

SONTUOEC является одним из китайских поставщиков/производителей, специализирующихся на производстве различных малых электрических приборов STM8-63 миниатюрного выключателя цепи 6KA 1P 2P 3P 3P 4P 16A 230/400V обладает функциями повышенной, надежной производительности, высокой способности, внешнего вида, а его оболочка и детали созданы из-за воздействия, устойчивой кнопленной, функции. Он подходит для энергосистемы AC 50/60 Гц, номинального напряжения 230/400 В и номинального тока до 63а. В основном он применяется в офисном здании, резиденции, для освещения, распределения питания и перегрузки и защиты оборудования короткого замыкания. Обычно его также можно использовать в качестве не частой передачи системы питания. Это соответствует стандартам IEC60898-1.

Модель:STM8-63

Отправить запрос

Описание продукта

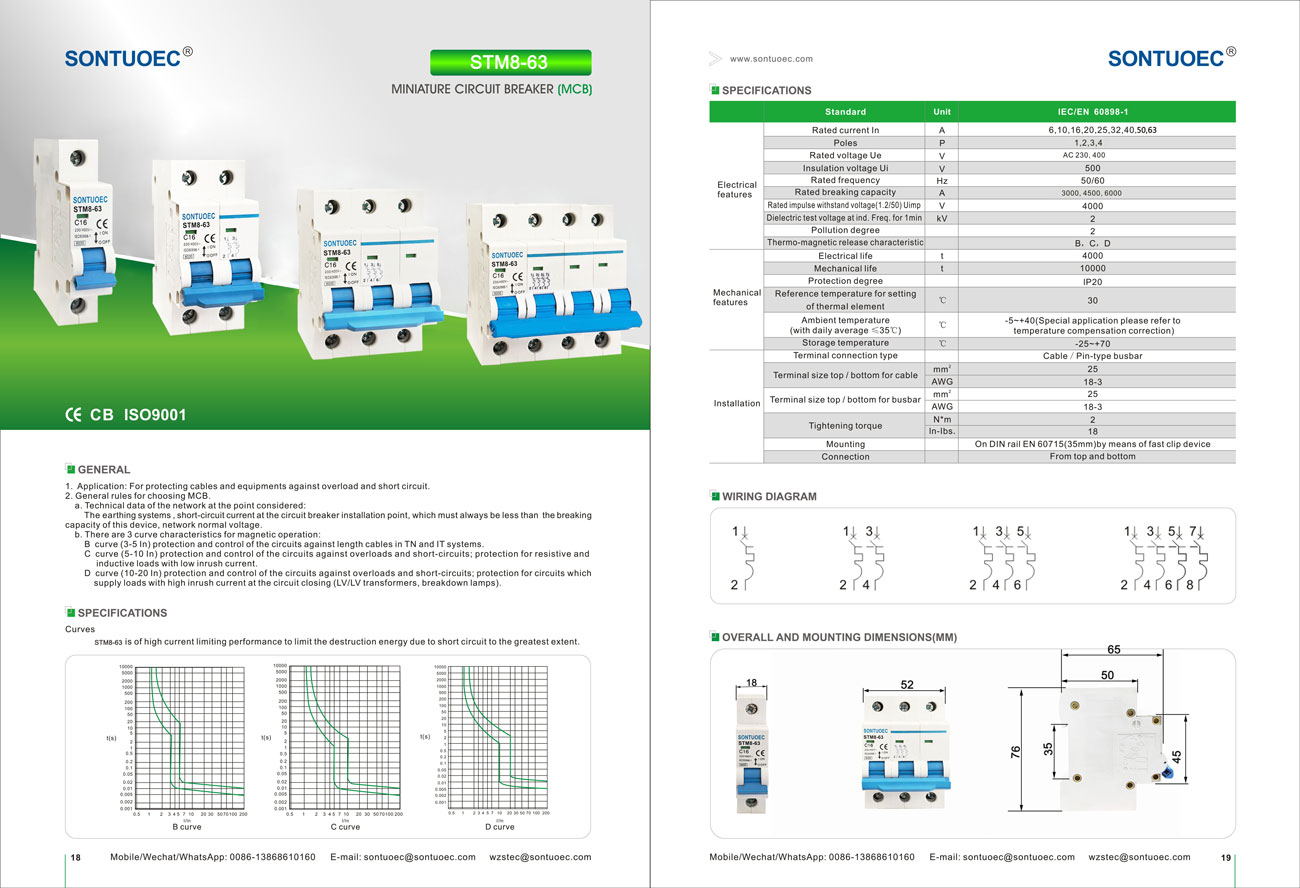

Технические характеристики:

	Стандартный		IEC/EN 60898-1
Электрические особенности	Рейтинг ток в	A	1,2,4,6,10,16,20,25,32,40,50,63
	Поляки	P	1,2,3,4
	Оценка напряжения UE	V	Атмосфера 230, 400
	Изоляционное напряжение UI	V	500
	Номинальная частота	Гц	50/60
	Рейтинг разрыва	A	3000, 4500, 6000
	Номинальное импульсное напряжение (1,2/50) UIMP	V	4000
	Диэлектрическое испытательное напряжение в ind.freq.for 1 мин.	Кв	2
	Степень загрязнения		2
	Термомагнитное высвобождение характерно		B, C, D.
Механические особенности	Электрический жизнь	t	4000
	Механическая жизнь	t	10000
	Степень защиты		IP20
	Справочная температура для настройки	ºC	30
	теплового элемента	ºC	30
	Температура окружающей среды	ºC	-5 ~+40 (Специальное Приложение, пожалуйста
	(С среднем ≤35ºC)	ºC	температура коррекция компенсации)
	Температура хранения	ºC	-25 ~+70

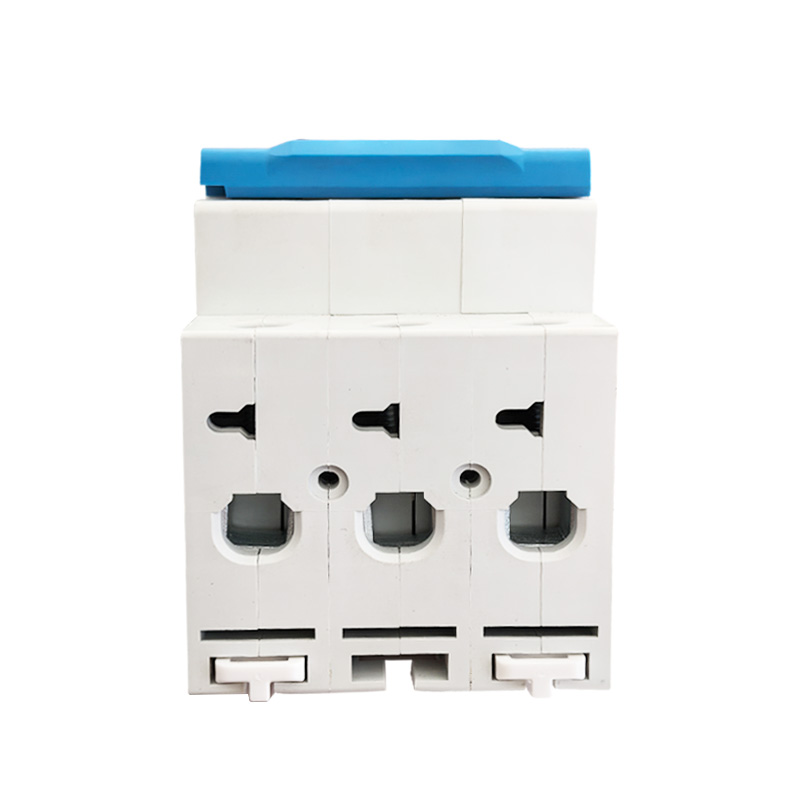

Установка	Терминал Тип соединения		Кабель/пин-тип Бусбар
	Размер терминала верхняя часть/снизу для кабеля	мм²	25
	Размер терминала верхняя часть/снизу для кабеля	А -й	18 марта
	Термильный размер верхний/дно для Бусбар	мм²	25
	Термильный размер верхний/дно для Бусбар	А -й	18 марта
	Затягивание крутящего момента	N^*m	2
	Затягивание крутящего момента	В--в--	18

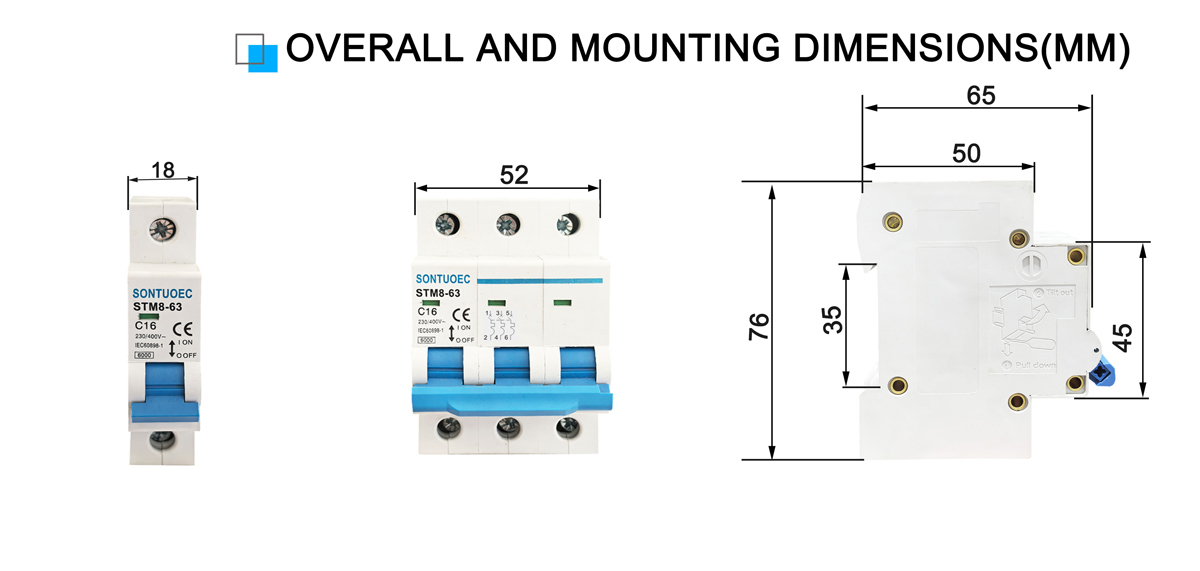

	Монтаж		на DIN RAIL EN 60715 (35 мм) с помощью быстрого зажима устройства
	Связь		От сверху и снизу

Основные функции миниатюрного автоматического выключателя STB1-63

1. Защита для загрузки: когда ток в цепи превышает номинальное значение MCB, миниатюрный выключатель STM8-63 6KA 1P 2P 3P 3P 4P 16A 230/400V автоматически отрезает цепь в течение установленного периода времени, чтобы предотвратить схему и оборудование от перегрева.

2. Защита от окружающей среды: когда в цепи происходит короткое замыкание, миниатюрный выключатель с цепи STB1-63 сразу же отключил цепь, чтобы предотвратить повреждение тока короткого замыкания на цепь и оборудование.

3. Защита о ликвидации (некоторые MCBs имеют эту функцию): Для MCBS с защитой от утечки, когда в цепи протекает утечка, миниатюрный выключатель STB1-63 быстро отрезал цепь, чтобы защитить личную безопасность.

Принцип работы MCBS

MCB обычно содержат тепловой магнитный или электронный детектор отключения внутри, который используется для обнаружения изменений в токе в цепи. Когда ток является ненормальным, нападающий запускает механизм отключения MCB, что приводит к тому, что миниатюрная цепь STB1-63 быстро отрезает цепь.

1. Магнитный нападающий: он использует тепло, генерируемое, когда ток проходит через проводник, чтобы вызвать отключение. Когда ток слишком велик, проводник нагревается, вызывая биметальный внутри теплового магнитного нападающего сгибаться, что вызывает механизм отключения.

2. Электронный нападающий: он использует электронные компоненты для обнаружения изменений тока и управления действием механизма отключения. Когда обнаруживается ненормальный ток, электронный нападающий посылает сигнал на механизм отключения, чтобы отрезать цепь.

Сценарии применения MCB

MCB широко используются в электрических системах в жилых, коммерческих и промышленных районах для защиты цепей и оборудования от ущерба, вызванных аномальными токами. Они обычно устанавливаются в распределительных окнах, коммутаторах или шкафах управления и используются в качестве основного переключателя или переключателя ветви схемы.

Выбор и установка MCBS

1. Выбор: При выборе MCBS вам необходимо учитывать такие факторы, как номинальный ток схемы, уровень напряжения, характеристики защиты и требуется ли защита от утечки. Также важно гарантировать, что выбранные миниатюрные схемы STB1-63 вырывались с локальными стандартами и правилами электрической безопасности.

2. Установка: миниатюрный выключатель с цепи STM8-63 6KA 1P 2P 3P 4P 16A 230/400V должен быть установлен в сухой, вентилируемой среде, свободной от коррозионных газов и обеспечить, чтобы он был правильно и безопасно. Во время установки следует соблюдать соответствующие правила электрической безопасности и рабочие процедуры.
