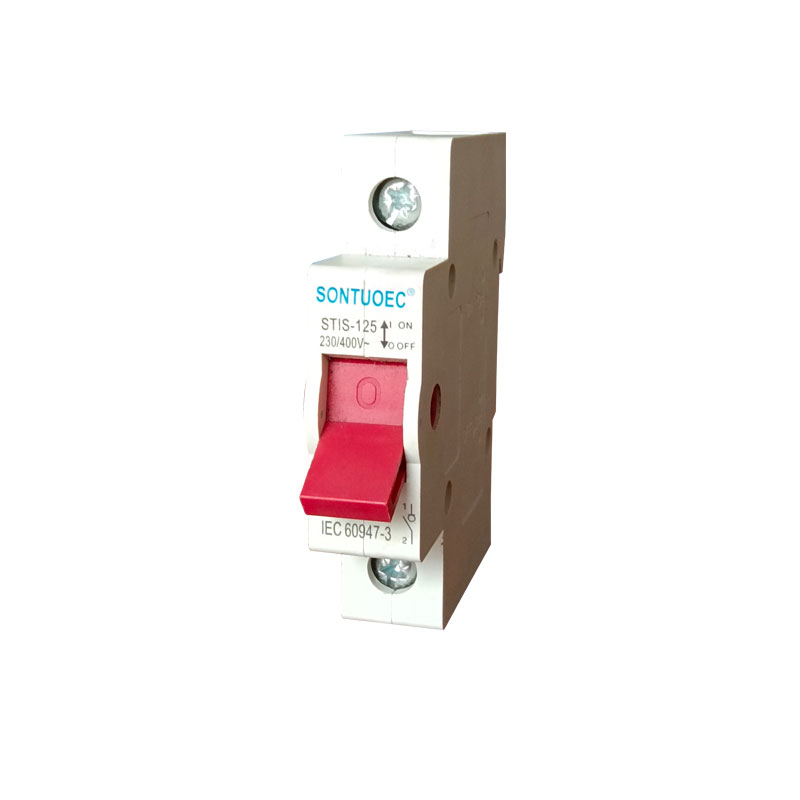

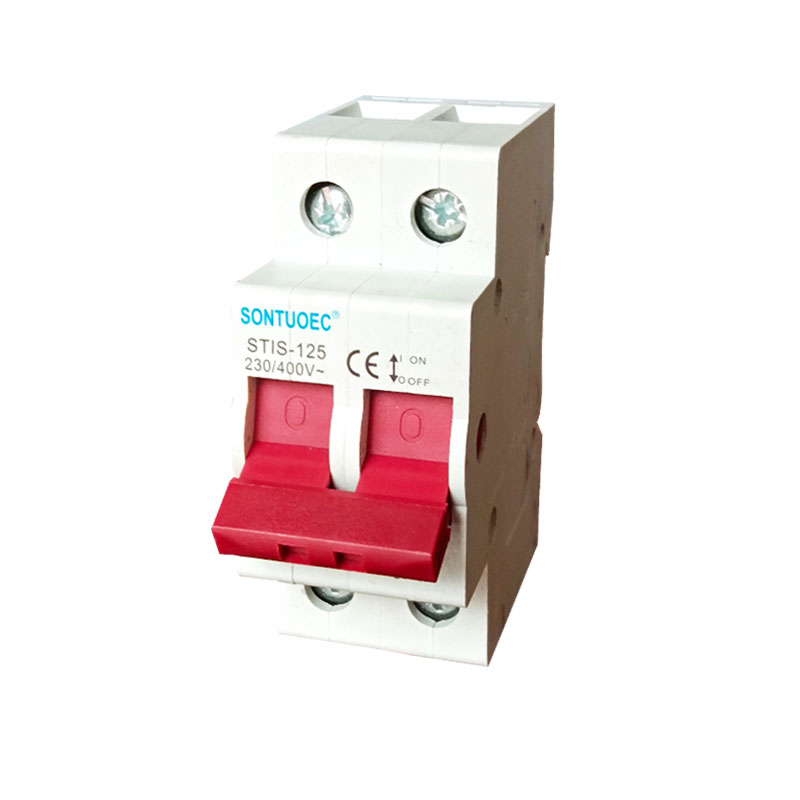

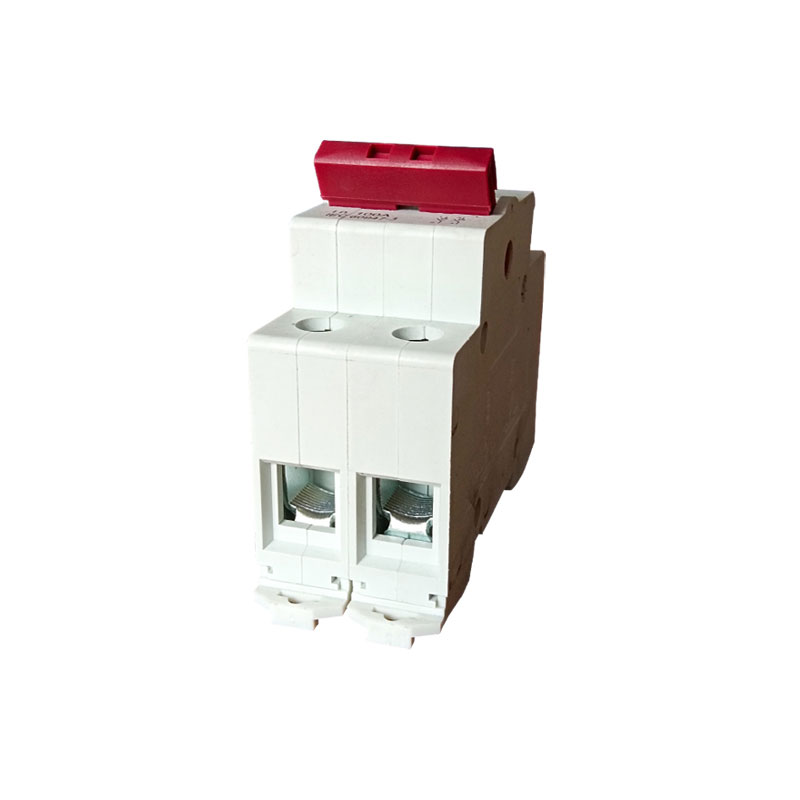

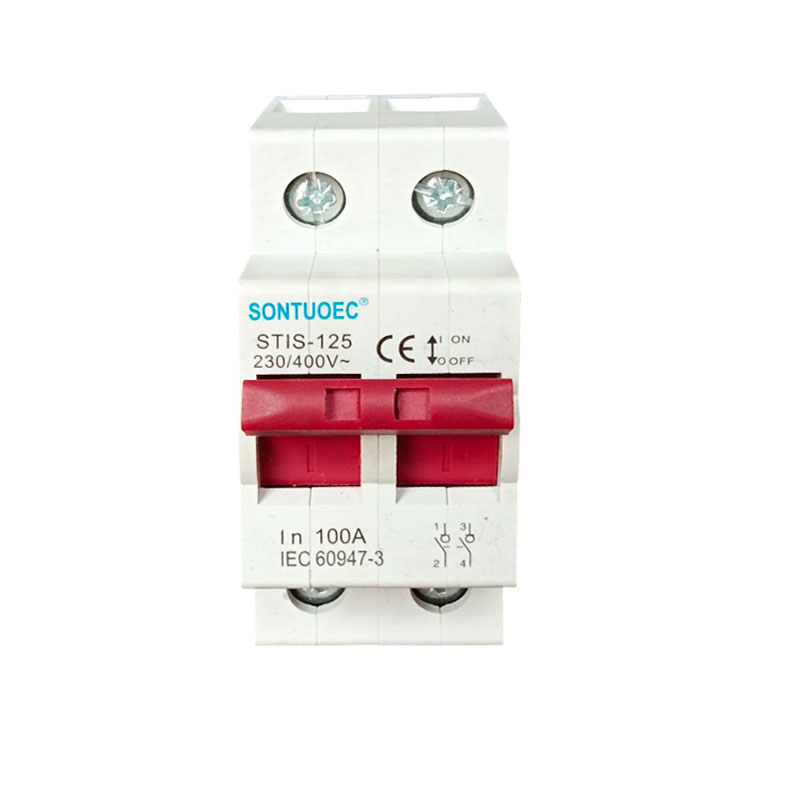

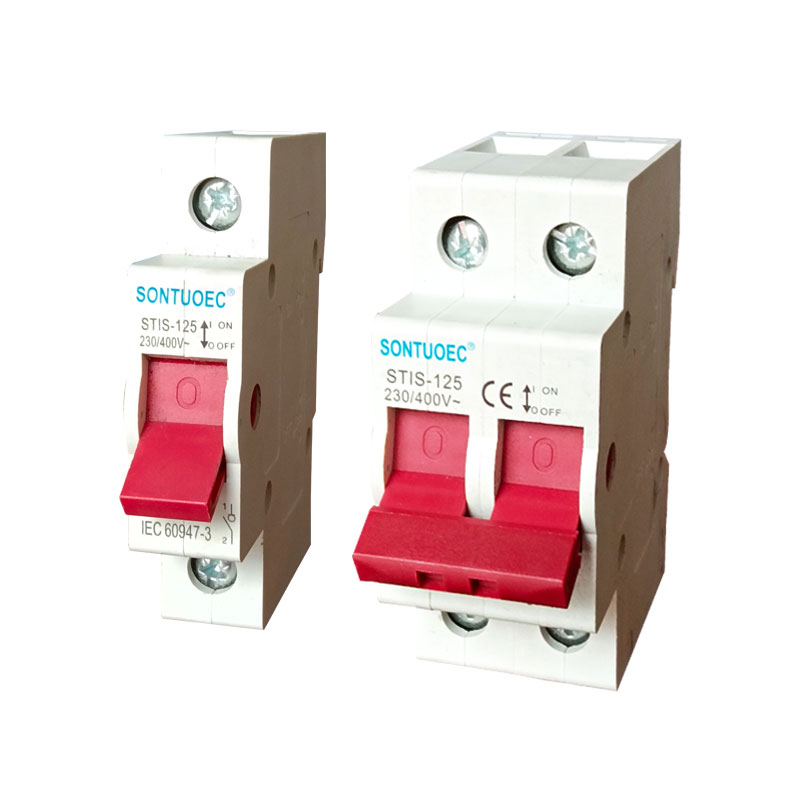

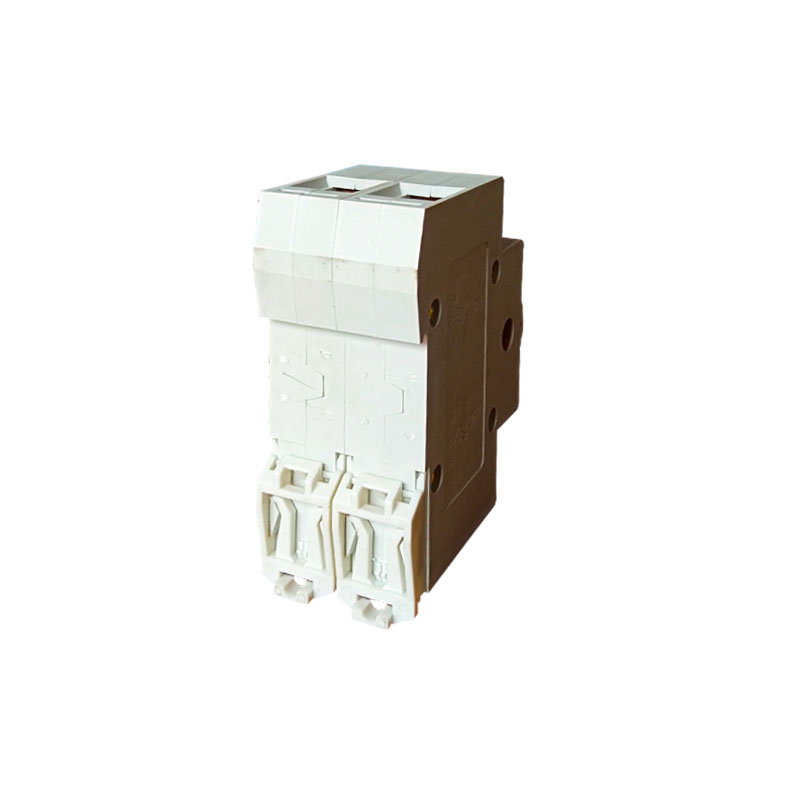

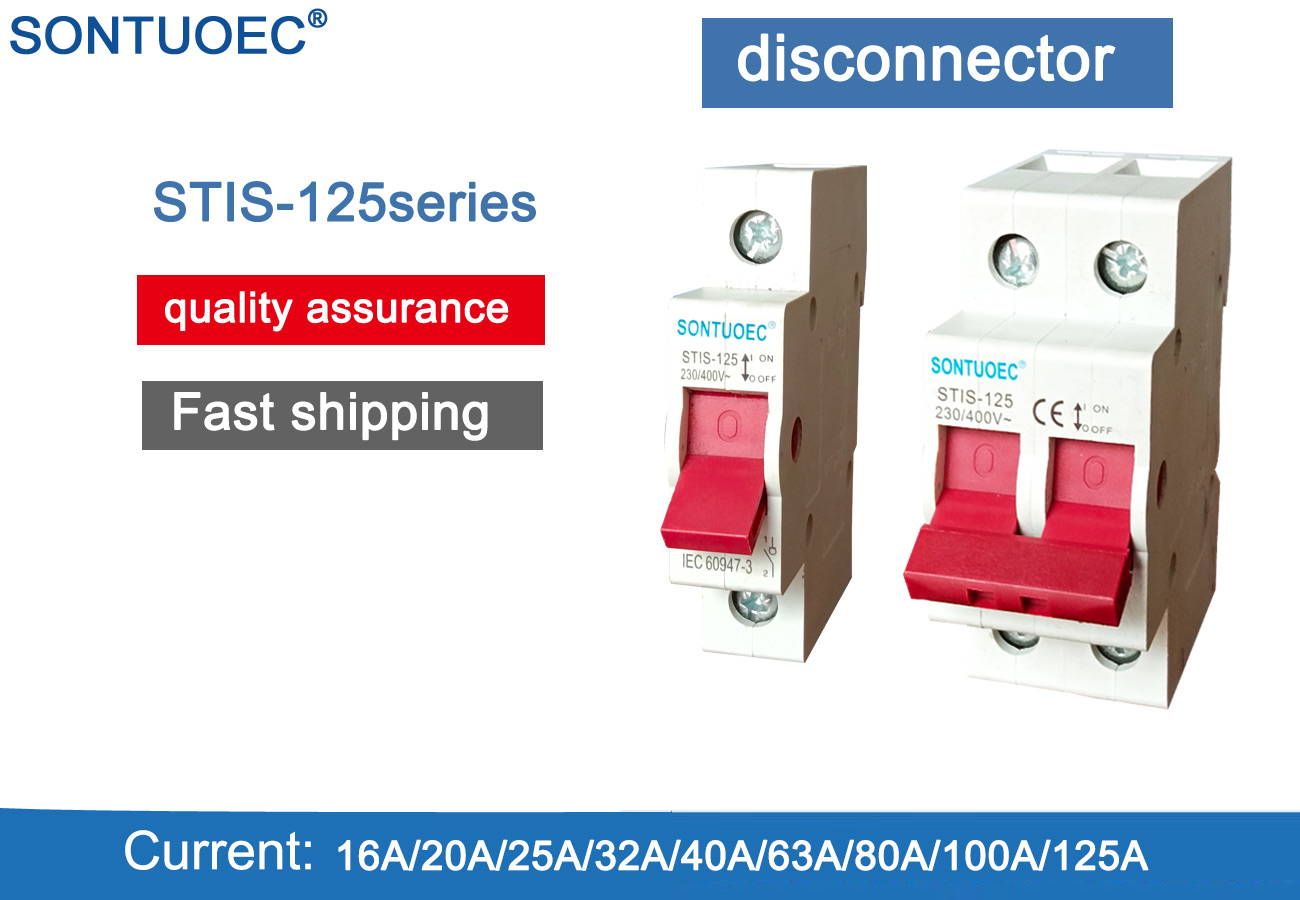

Изолятор STIS-125

Переключатель изолятора STIS-125-это специально разработанные переключатели, используемые для изоляции, секции или подключения цепей в электрических системах. Обычно он не имеет возможности разбивать нагрузочные токи, но может безопасно разделить и закрывать цепи, где нет нагрузки или очень мало тока. Основная функция выключателя отключения состоит в том, чтобы обеспечить видимую точку отключения, чтобы убедиться, что электрическое оборудование может быть безопасно доступно персоналом при его обслуживании или проверке.

Модель:STIS-125

Отправить запрос

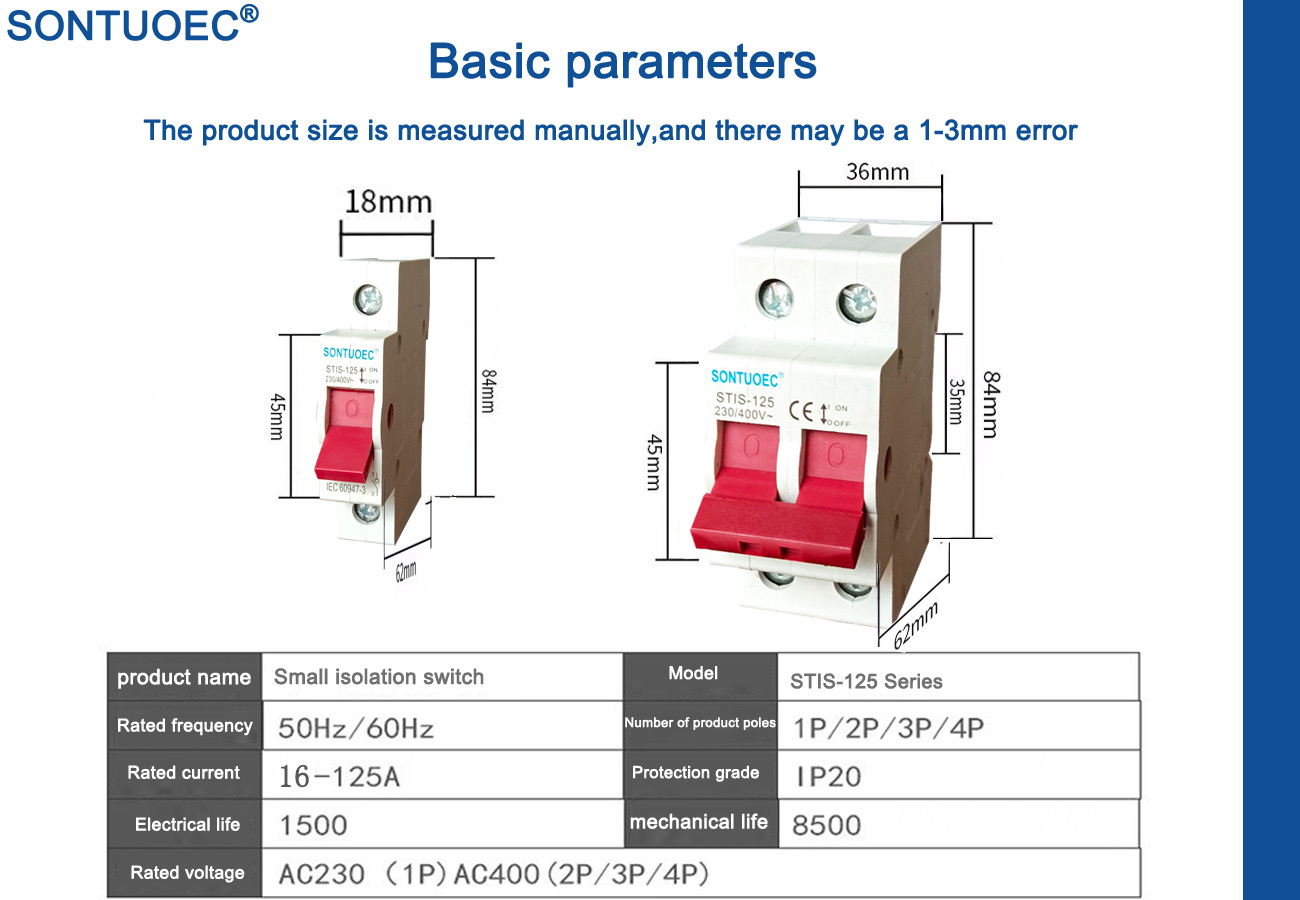

Описание продукта

Название продукта	Изолятор STIS-125
Полюс	1p 2p 3p 4p
Рейтинг Текущий	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a
Рейтинг Напряжение	1p: AC230V 2p, 3p.4p: AC400V
Изоляционное напряжение UI	690 В.
Рейтинг Импульсное противостояние напряжения (1,2/50) UIMP	6KV
Оценка коротко Схема выдерживает ток ICW	12LE/1S
Оценка коротко Схема изготовления емкости ICM	20LE/0,1S
Оценка изготовления и взлома	3ie, 1,05UE, cosφ = 0,8
Используйте категорию	AC-21B, AC-22A
Электрический Жизнь	1500
Механический Жизнь	8500
Загрязнение Степень	3
Хранилище Температура	-35ºC ~ +70ºC
Установка высота	<2000m
Максимум проводка (нм²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Максимум Ограниченный крутящий момент	2.0 (20a ~ 63a) 3.5 (80a ~ 125a)

Структура и особенности

1. Структура:

Переключатель изолятора STIS-125 доступен в различных конфигурациях, но обычно включает фиксированный контакт и подвижный контакт. С помощью рабочего механизма (например, ручка, двигатель и т. Д.) Контакт может быть перемещен для открытия или закрытия цепи.

2. Выделение:

Высокие изоляционные свойства. Такие компоненты, как контакты, изоляторы и корпусы переключателей отключения, обычно изготавливаются из высокоизоляционных материалов, чтобы гарантировать, что сопротивление изоляции между цепей и землей достаточно высока в отключенном состоянии.

Очевидная точка отключения: когда переключатель изолятора серии STIS-125 находится в отключенном состоянии, разрыв между его контактами достаточно велик, чтобы обеспечить очевидную точку отключения, что позволяет персоналу распознать состояние цепи.

Простота работы: серии разъединителей обычно разработаны с простым в оперативным механизмом, который позволяет персоналу открывать или легко закрывать цепь.

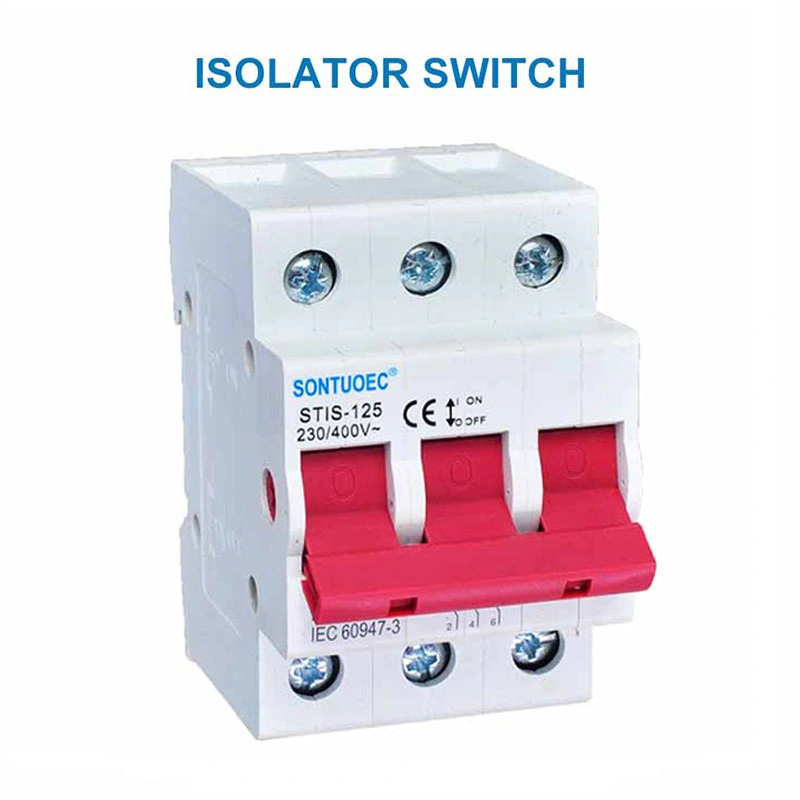

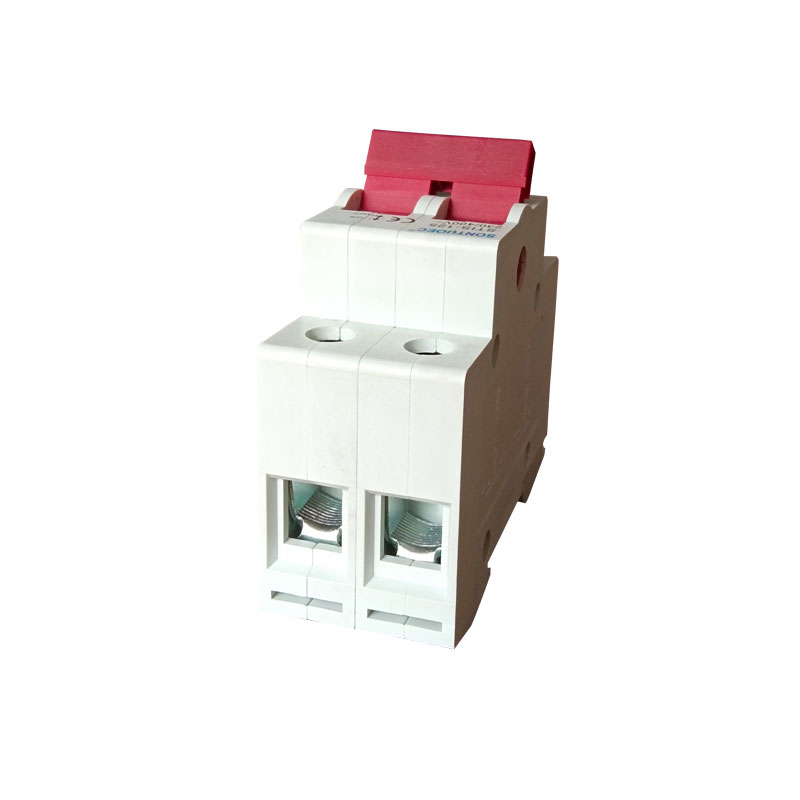

STIS-125 Isolator Switch

Сценарии приложения

Серии разъединений широко используются в различных электрических системах, в том числе, но не ограничиваясь: энергетическая система: В электростанциях, подстанциях и других энергетических системах серии разъединители используются для изоляции, сегмента или подключения высоковольтных цепей. Индустриальные системы: на заводах, шахты и другие промышленные системы, серии Stis-125. выключаемых переключателей обычно устанавливаются в распределительную коробку, используемые для управления отключением цепи.

Меры предосторожности по выбору и использованию

1. Выбор:

При выборе переключателя изолятора серии STIS-125 вам необходимо рассмотреть номинальное напряжение и номинальный ток схемы, среду использования (например, в помещении, наружном, защищенном от взрывах и т. Д.), А также в режиме работы (например, ручное, моторизованное и т. Д.) И другие факторы.

2. Перекажи для использования:

Перед эксплуатацией выключающего переключателя убедитесь, что схема отключена или в состоянии без нагрузки.

Во время работы соблюдайте соответствующие правила электрической безопасности и эксплуатационные процедуры.

Регулярно осматривайте и поддерживайте выключатель отключения, чтобы обеспечить его нормальную работу и безопасность.
