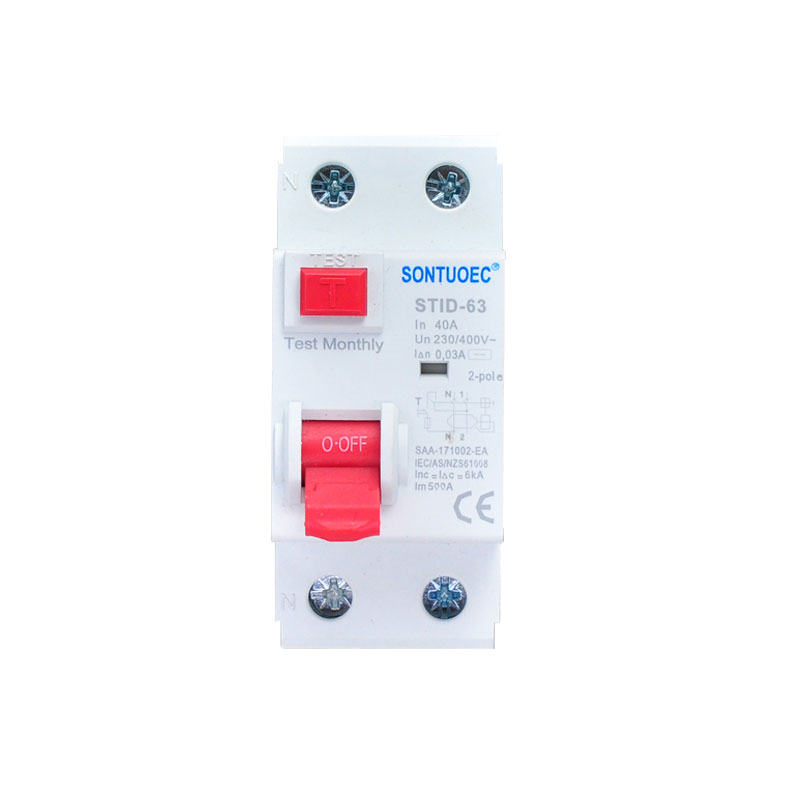

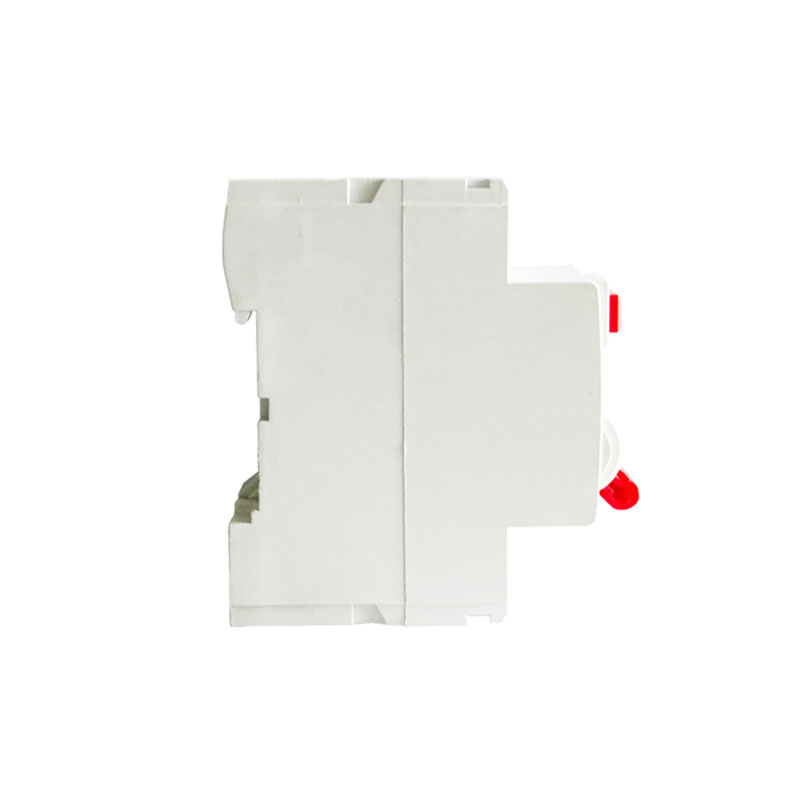

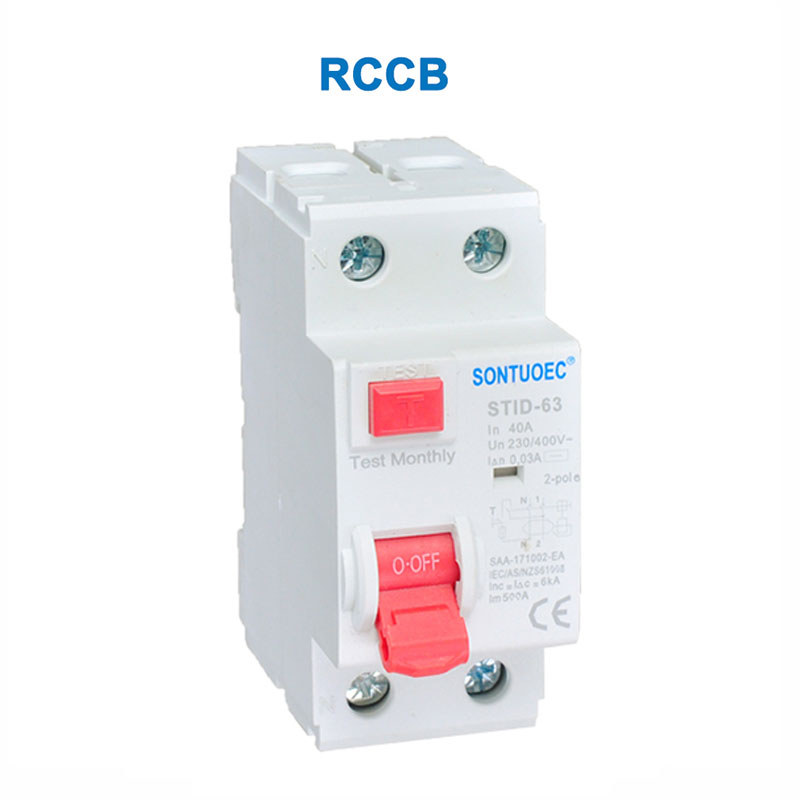

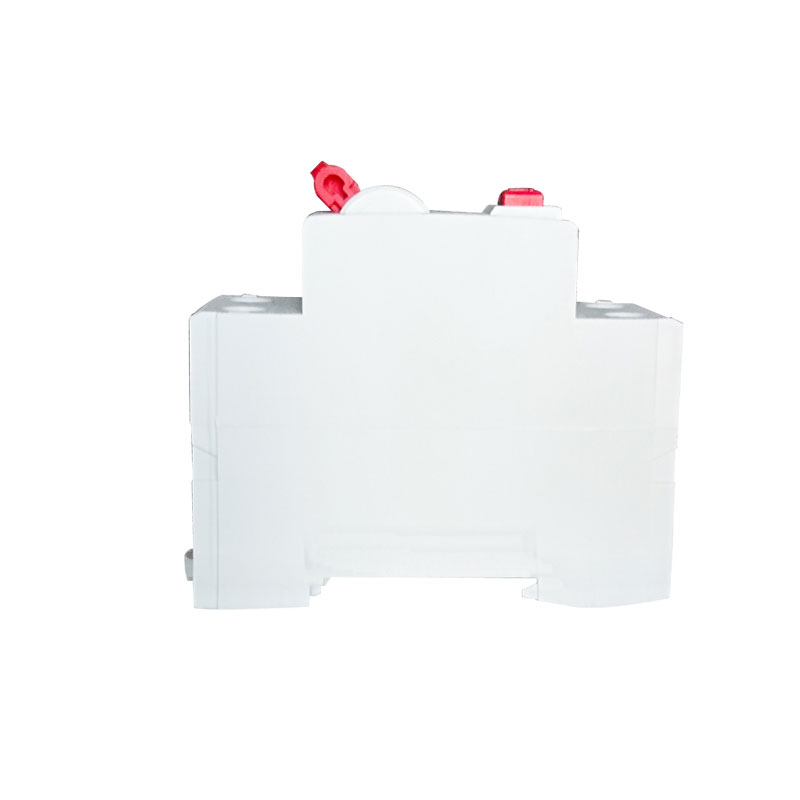

RCCB STID-63, автоматический выключатель остаточного тока с полным именем (STID-63 RCCB) представляет собой электрическое безопасное устройство, специально предназначенное для предотвращения электропозжений и аварий с электрическим током. В основном он отслеживает остаточный ток в цепи, то есть разница между током линии огня и нулевой линией. Когда эта разница (обычно вызванная утечкой) превышает заданное значение, RCCB STID-63 автоматически отрезает цепь в течение очень короткого периода времени, защищая тем самым личную безопасность и оборудование от повреждений.
Режим | Электромагнитный тип, электронный тип |
Стандартный | IEC61008-1 |
Остаточные характеристики тока | А и г, с |
Полюс | 2p 4p |
Рейтинг изготовление и взломать способность | 500a (in = 25a 40a) или 630a (in = 63a) |
Рейтинг тока (а) | 16,25,40,63a |
Номинальная частота (Гц) | 50/60 |
Оцененное напряжение | AC 230 (240) 400 (415) Номинальная частота: 50/60 Гц |
Оцененный остаточный эксплуатационный ток i/ n (a) | 0,03, 0,1, 0,3, 0,5; |
Рейтированный остаточный не эксплуатационный ток I нет | 0,5i n |
Оценка условного короткого замыкания тока INC | 6KA |
Оценка условного остаточного тока короткого замыкания I AC AC | 6KA |
Защитный класс | IP20 |
На симметричном монтаже панели 35 мм панели |
Основные функции Stid-63 RCCB
Защита от утечки. Функция ядра RCCB Stid-63 состоит в том, чтобы обнаружить остаточный ток в цепи и быстро отрезать цепь при обнаружении утечки. Остатовые токи обычно вызваны поврежденной изоляцией оборудования, сломанными проводами или электрическим током.
Личная защита безопасности: быстро отрезая цепь утечки, RCCB Stid-63 может эффективно предотвратить аварий на электрическом сетке и защитить жизнь персонала.
Профилактика электрического пожара: утечка электричества может привести к перегреву цепи, что, в свою очередь, может привести к пожару, а функция быстрого отключения RCCB Stid-63 помогает предотвратить такие электрические пожары.
RCCB Stid-63 содержит внутренний трансформатор остаточного тока для обнаружения остаточного тока в цепи. Когда остаточный ток превышает заданное значение, трансформатор запускает механизм высвобождения внутри RCCB STID-63, заставляя его быстро отрезать цепь.
1. Трансформатор тока. Когда существует дисбаланс тока между огнем и нулевыми проводами (то есть существует остаточный ток), трансформатор определяет этот дисбаланс и генерирует магнитный поток.
2. Механизм подбора: когда трансформатор обнаруживает остаточный ток, который превышает заданное значение, он запускает механизм отключения. Механизм отключения может быть электромагнитом, механической пружиной или каким -либо другим механизмом, используемым для быстрого отключения цепи.
Высокая чувствительность: RCCB STID-63 может быстро обнаружить небольшой ток утечки и отрезать цепь за очень короткое время.
Высокая достоверность: после строгого тестирования и сертификации RCCBS STID-63 обладают высокой надежностью и стабильностью и может работать стабильно работать в течение длительного времени.
Легко установка и обслуживание: Stid-63 RCCB обычно принимает модульный дизайн, прост в установке и обслуживании.
Широкий ассортимент защиты: RCCBS STID-63 подходит для широкого спектра электрических систем, включая жилые, коммерческие и промышленные.
RCCBS Stid-63 широко используется в ситуациях, когда существует необходимость предотвратить травмы и электрические пожары, вызванные утечкой электроэнергии. Например:
1. Резидентская электрическая система: в резиденции RCCBS Stid-63 обычно устанавливаются в основной ячейке распределения или распределительном ящике для защиты электрических цепей всей резиденции или в определенной области.
2. Коммерческие электрические системы: в коммерческих зданиях можно использовать RCCBS STID-63 для защиты схем в офисах, магазинах, ресторанах и других местах.
3. Индустриальные электрические системы: в промышленных районах RCCBS Stid-63 обычно используется для защиты критических схем, таких как производственные линии, механическое оборудование и системы управления.
