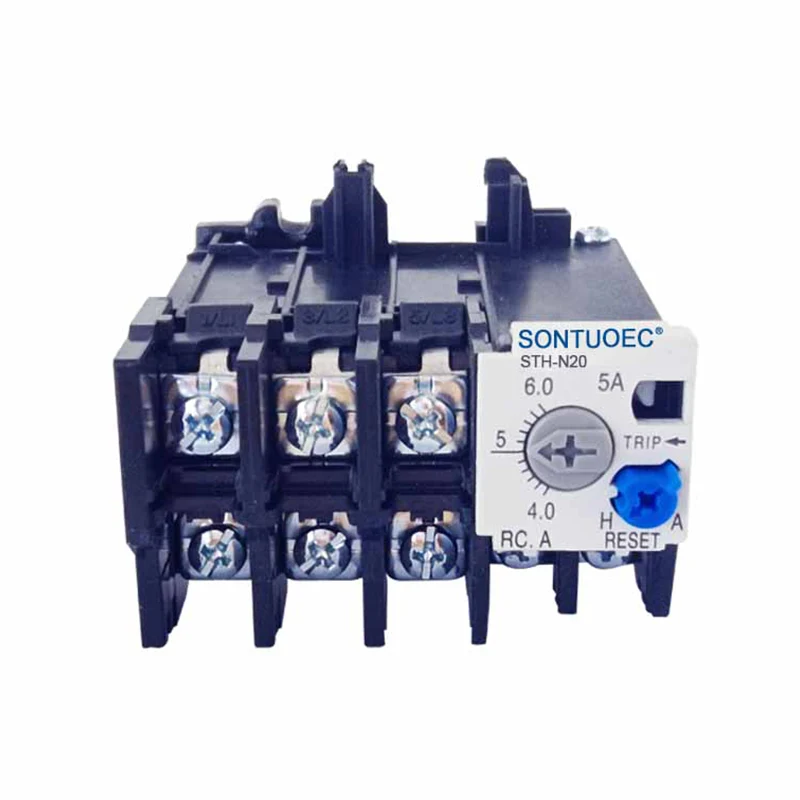

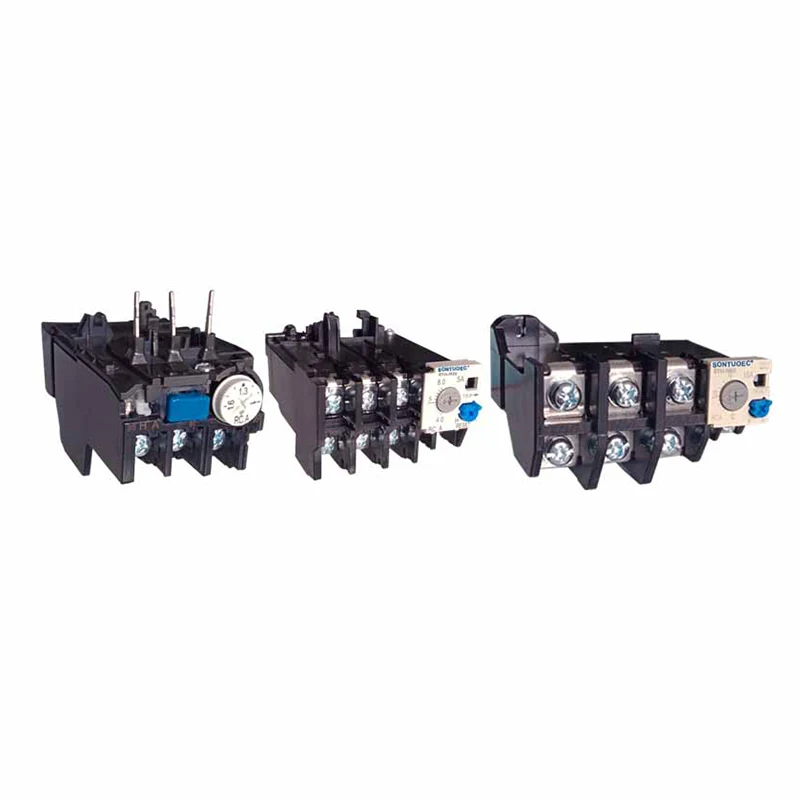

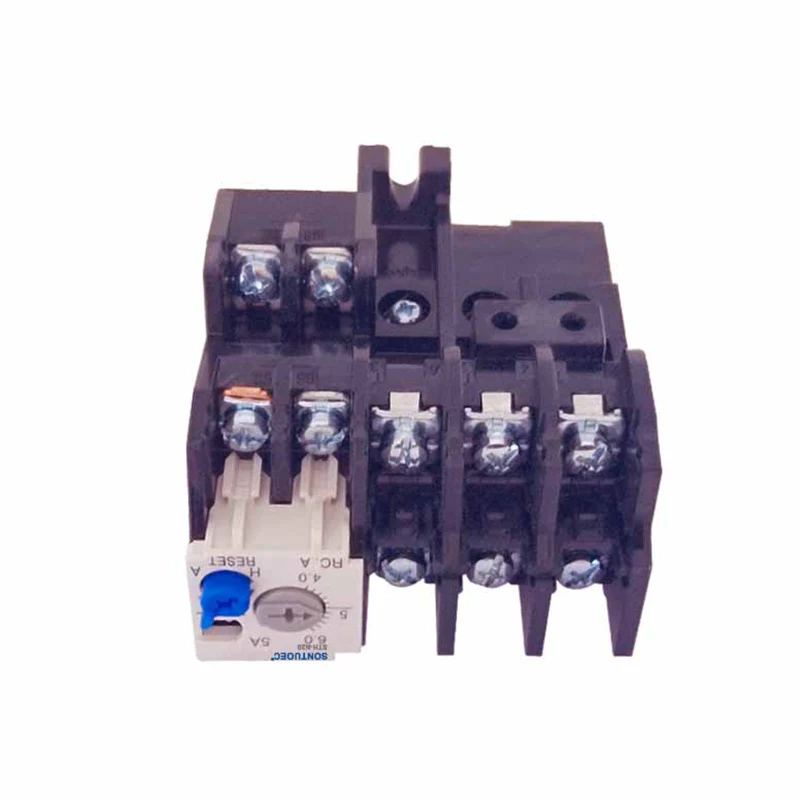

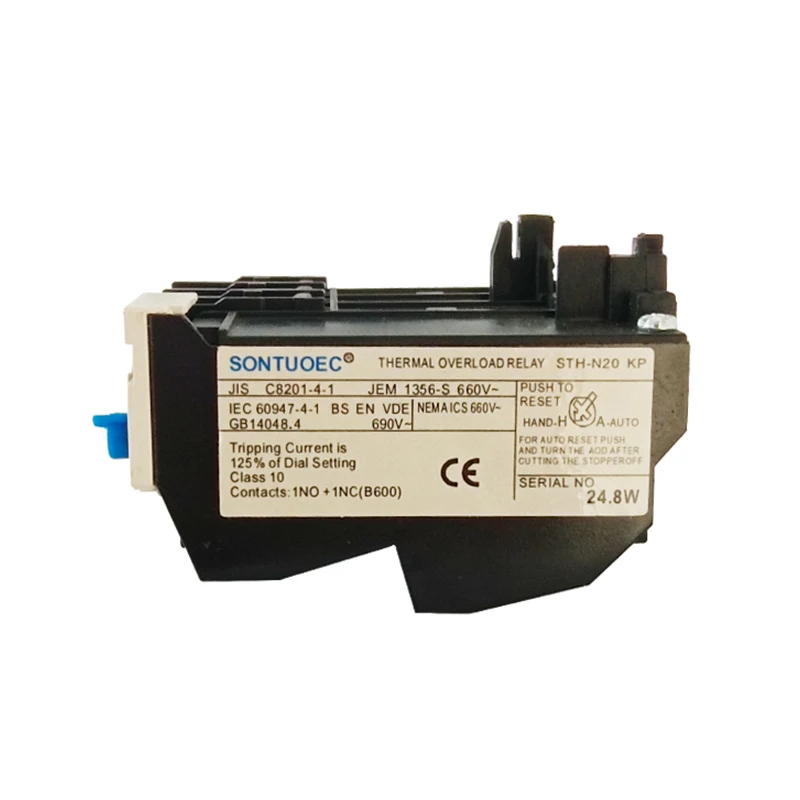

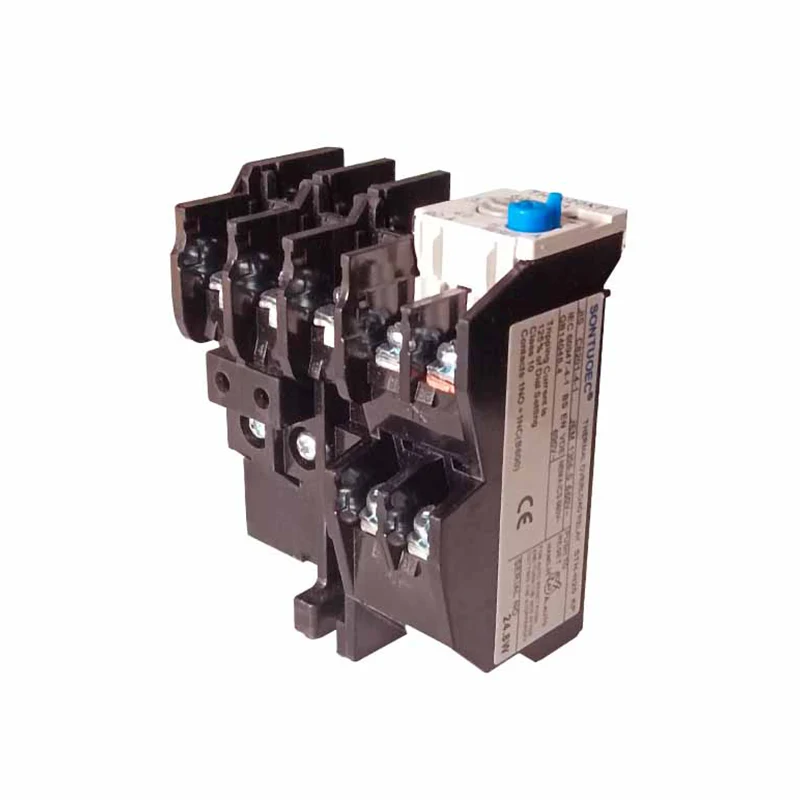

Тепловой реле модели STH-N специально разработан для защиты от перегрузки двигателя переменного тока, когда двигатель, работающий по току, превышает номинальный ток, тепловое реле может автоматически отключить схему, чтобы предотвратить повреждение двигателя из-за перегрузки.

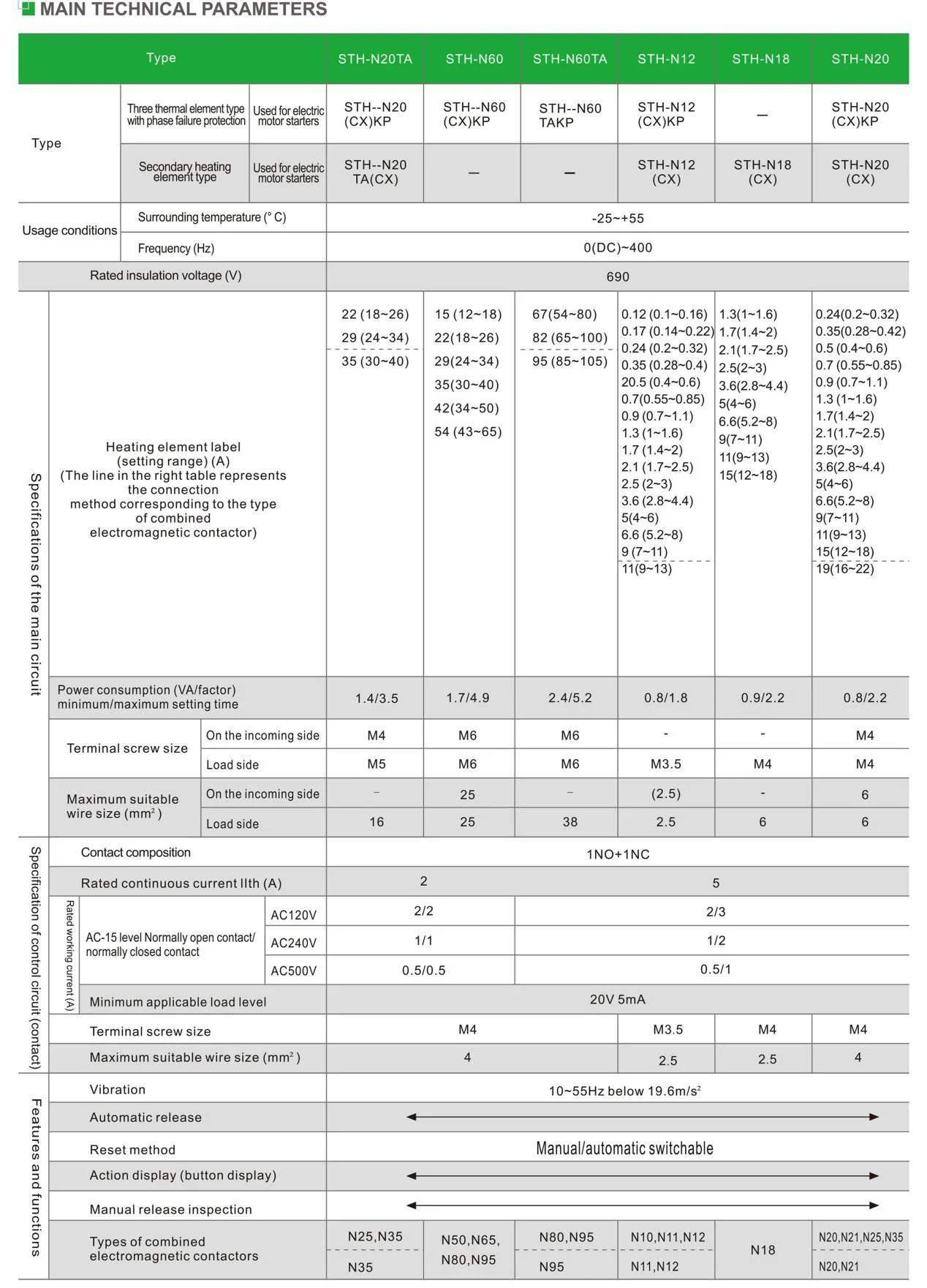

Технические характеристики:
Продукт Имя | Тепло Перегрузка реле |
Модель | Sth-n |
Материал | Пластик, электронный Компоненты |
Тепло Контакт | 1no+1nc |
Тепло Реле ток | 0,1a-105a |
Текущий диапазон | Пожалуйста, обратите внимание на ток Диапазон, когда разместите заказ |
Частота | 660 В. |
Сталкивание класса | 50/60 Гц |
Цвет | Как показано картинка |

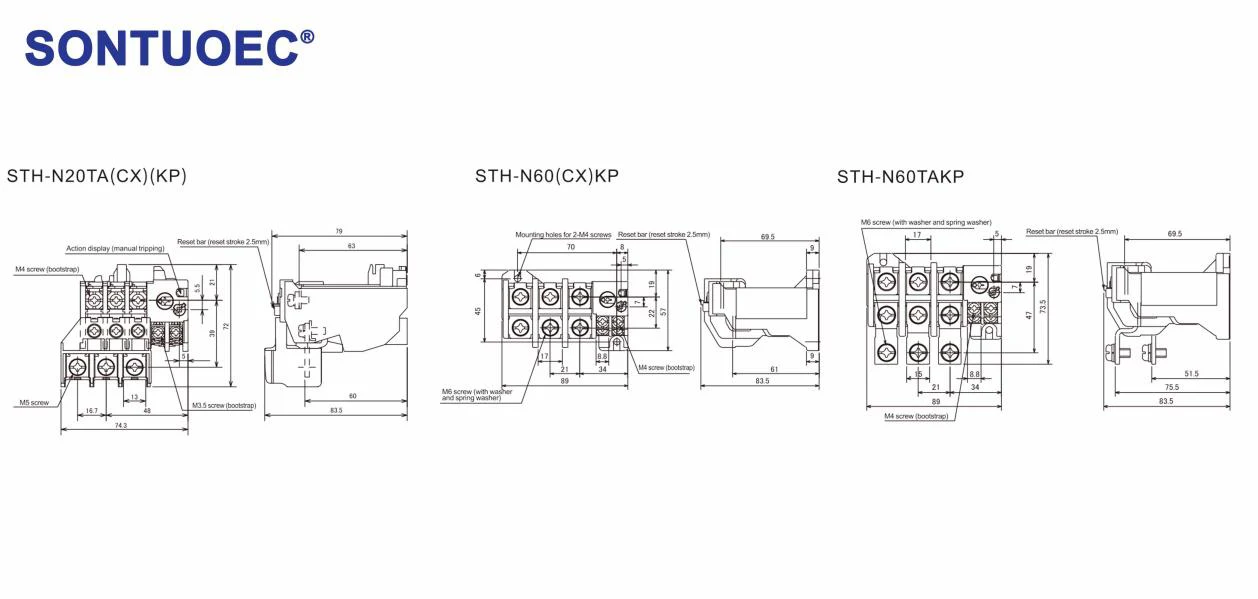

Тип | А | Аа | Аб | Атмосфера | Беременный | Бакалавра | Б.Б. | До н.э. | В | Калифорнийский | CB | М | Вес (кг) |
STH-N12 (CX) (KP) | 45 | 10 | 8 | 24 | 55 | 31 | 15 | 6.5 | 76.5 | 35 | 57 | M3.5 | 0.11 |
STH-N18 (CX) | 54 | 12.5 | 10.2 | 24.5 | 59 | 32.5 | 16.3 | 6.7 | 80 | 40 | 58.5 | М4 | 0.13 |
Рабочий принцип
Принцип эксплуатации теплового реле модели STH-N основан на термическом эффекте электрического тока. Когда двигатель перегружен, ток, протекающий через тепловое реле, увеличивается, в результате чего нагревательный элемент генерирует больше тепла. Это тепло приводит к изгибе биметаля и деформации, и когда деформация достигает определенного расстояния, она наталкивает шатун, чтобы действовать, что приводит к разрыву контактов, что отключает источник питания на двигатель.
Функция защиты от перегрузки: TH-N Тепловой реле имеет надежную функцию защиты от перегрузки, которая может отключить цепь во времени, когда двигатель перегружен, и предотвратить повреждение двигателя.
Точное действие: характеристики действия теплового реле является стабильным, и оно может точно действовать в пределах установленного диапазона тока перегрузки, чтобы защитить двигатель от повреждений.

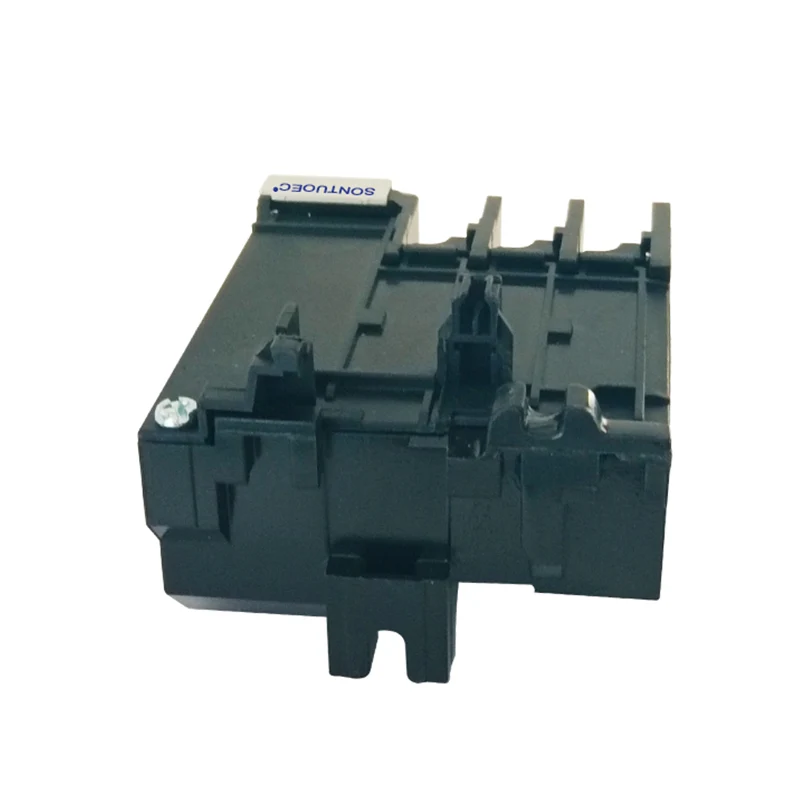

Компактная структура: тепловая реле типа TH-N принимает компактную конструкцию структуры, занимает мало места и легко установить и поддерживать.
Длительный срок службы: поскольку тепловая реле принимает высококачественные материалы и производственный процесс, он имеет длительный срок службы и высокую надежность.
Тепловые реле типа TH-N широко используются в приложениях, требующих защиты от перегрузки двигателя, таких как системы управления промышленной автоматизацией, электростанции, строительное оборудование и так далее. Особенно в цепях управления двигателями, которые требуют частых запуска и остановки, защитная роль тепловых реле является особенно важной.
