Прямая продажа на заводе Sontuoec MCB Stm10-63 серии 6ka миниатюрный автоматический выключатель

SONTUOEC является одним из китайских поставщиков/производителей, специализирующихся на производстве различных небольших электроприборов. Миниатюрный автоматический выключатель с высокой отключающей способностью серии STM10-63 имеет усовершенствованную конструкцию, надежную работу, высокую отключающую способность, элегантный внешний вид, а его корпус и детали изготовлены из ударопрочного материала с сильными огнестойкими свойствами. Подходит для питания систем с частотой 50 или 60, Ue 400 В и ниже, Ui 63 А и ниже. Он в основном применяется в офисных зданиях, жилых домах, для освещения, распределения электроэнергии, а также для защиты оборудования от перегрузки и короткого замыкания. Обычно его также можно использовать в качестве нечастой передачи энергосистемы. Он соответствует стандартам IEC60898.1 и GB10963.1.

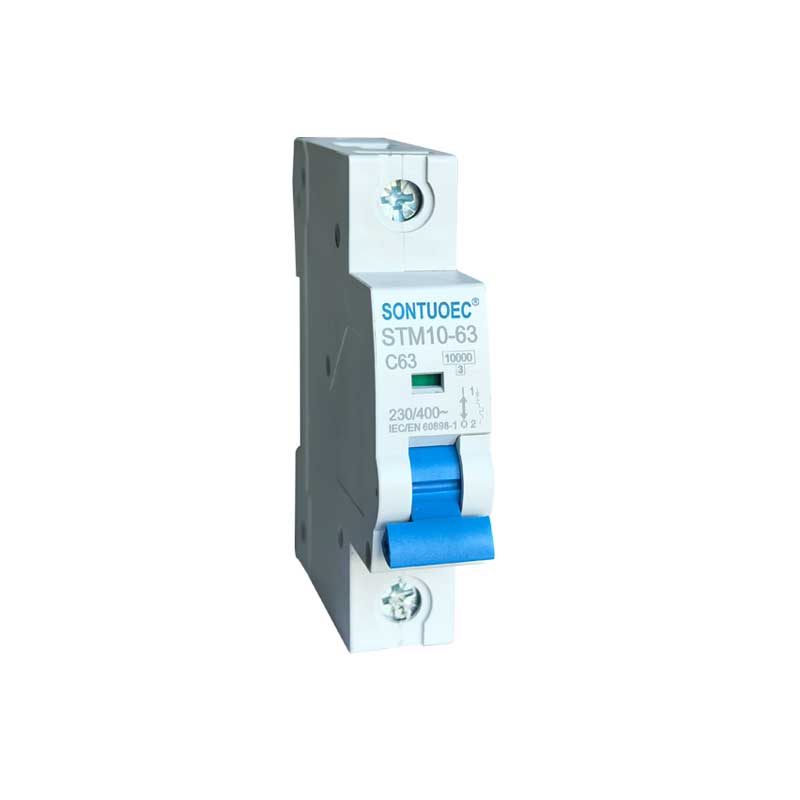

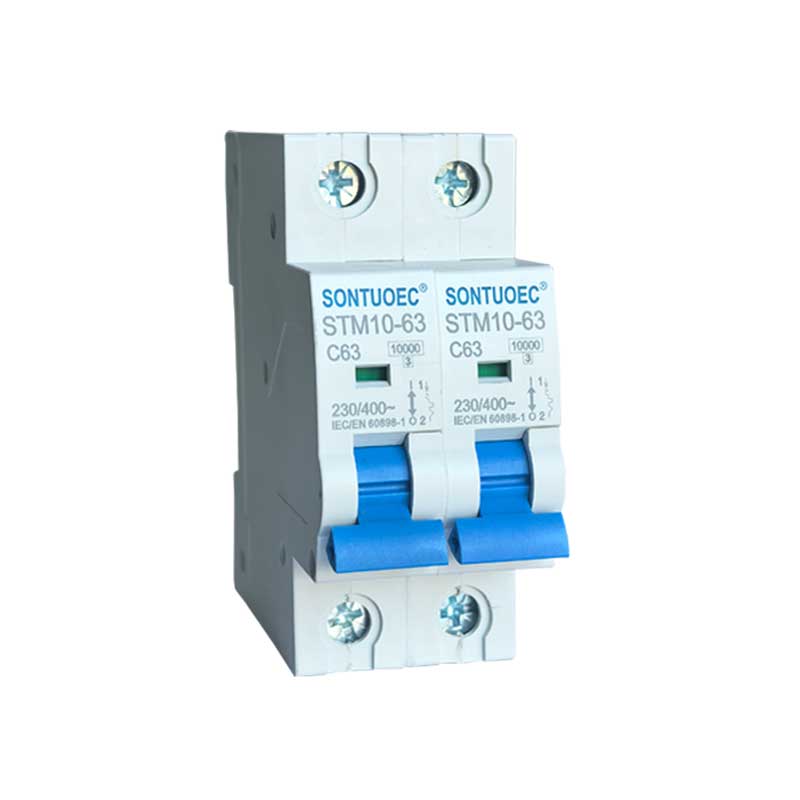

Модель:STM10-63

Отправить запрос

Описание продукта

Технические характеристики:

	Стандартный		МЭК/ЕН 60898-1
Электрический	Номинальный ток In	A	1,2,4,6,10,16,20,25,32,40,50,63А
функции	поляки	P	1,2,3,4
	Номинальное напряжение Ue	V	230, 400 переменного тока
	Напряжение изоляции Ui	V	500
	Номинальная частота	Гц	50/60
	Номинальная отключающая способность	A	3000, 4500, 6000
	Номинальное импульсное выдерживаемое напряжение (1,2/50)Uimp	V	4000
	Диэлектрическое испытательное напряжение при инд.частоте в течение 1 мин.	КВ	2
	Степень загрязнения		2
	Характеристика термомагнитного расцепителя		Б,В,Г
Механический	Электрическая жизнь	t	4000
функции	Механическая жизнь	t	10000
	Степень защиты		IP20
	Эталонная температура для настройки	ºС	30
	теплового элемента	ºС	30
	Температура окружающей среды	ºС	-5~+40(Специальное применение см.
	(среднесуточное значение ≤35°C)	ºС	коррекция температурной компенсации)
	Температура хранения	ºС	-25~+70
Установка	Тип подключения терминала		Кабельная/штыревая шина
	Размер клеммы сверху/снизу для кабеля	мм2	25
	Размер клеммы сверху/снизу для кабеля	AWG	3 18 日
	Размер клеммы сверху/снизу для сборной шины	мм2	25
	Размер клеммы сверху/снизу для сборной шины	AWG	3 18 日
	Момент затяжки	N*m	2
	Момент затяжки	дюймы-фунты	18
	Монтаж		на DIN-рейку EN 60715 (35 мм) с помощью быстрозажимного устройства
	Связь		Сверху и снизу

Основные функции миниатюрного автоматического выключателя STM10-63

1. Защита от перегрузки: когда ток в цепи превышает номинальное значение автоматического выключателя, миниатюрный автоматический выключатель STM10-63 автоматически отключит цепь в течение установленного периода времени, чтобы предотвратить перегрев цепи и оборудования.

2. Защита от короткого замыкания: при возникновении короткого замыкания в цепи миниатюрный автоматический выключатель STM10-63 немедленно отключит цепь, чтобы предотвратить повреждение цепи и оборудования током короткого замыкания.

3. Защита от утечек (некоторые автоматические выключатели имеют эту функцию): для автоматических выключателей с защитой от утечек при наличии утечки в цепи миниатюрный автоматический выключатель STM10-63 быстро отключит цепь для защиты личной безопасности.

Принцип работы автоматических выключателей

Автоматические выключатели обычно содержат внутри термомагнитный или электронный детектор срабатывания, который используется для обнаружения изменений тока в цепи. При отклонении тока от нормы ударник запускает механизм отключения автоматического выключателя, в результате чего миниатюрный автоматический выключатель STB1-63 быстро размыкает цепь.

1.Термальный магнитный ударник: он использует тепло, выделяемое при прохождении тока через проводник, для срабатывания отключения. Когда ток слишком велик, проводник нагревается, в результате чего биметалл внутри термомагнитного бойка изгибается, что приводит к срабатыванию механизма отключения.

2. Электронный ударник: в нем используются электронные компоненты для обнаружения изменений тока и управления действием механизма отключения. При обнаружении аномального тока электронный ударник посылает сигнал механизму отключения, чтобы отключить цепь.

Сценарии применения MCB

Автоматические выключатели широко используются в электрических системах жилых, коммерческих и промышленных помещений для защиты цепей и оборудования от повреждений, вызванных аномальными токами. Они обычно устанавливаются в распределительных коробках, распределительных щитах или шкафах управления и используются в качестве главного или ответвительного выключателя цепи.

Выбор и установка автоматических выключателей

1. Выбор: при выборе автоматических выключателей необходимо учитывать такие факторы, как номинальный ток цепи, уровень напряжения, характеристики защиты и необходимость защиты от утечки. Также важно убедиться, что выбранный миниатюрный автоматический выключатель STB1-63 соответствует местным стандартам и правилам электробезопасности.

2. Установка: Миниатюрный автоматический выключатель STB1-63 следует устанавливать в сухом, вентилируемом помещении, где нет агрессивных газов, и следить за правильностью и надежностью подключения. При установке следует соблюдать соответствующие правила электробезопасности и правила эксплуатации.
