Принцип эксплуатации MCCB 3P MCCB 3P основан на комбинации магнитного триггера и теплового респондента. Когда перегрузка или короткое замыкание происходит в схеме, ток резко возрастет, а магнитный триггер будет ощущать эту аномальность и быстро отрезать цепь. Между тем, тепловой респондер обнаруживает изменения температуры в цепи, а также запускает MCCB, чтобы отключить цепь, когда температура превышает установленное значение, что эффективно предотвращает повреждение оборудования и несчастные случаи на огне.

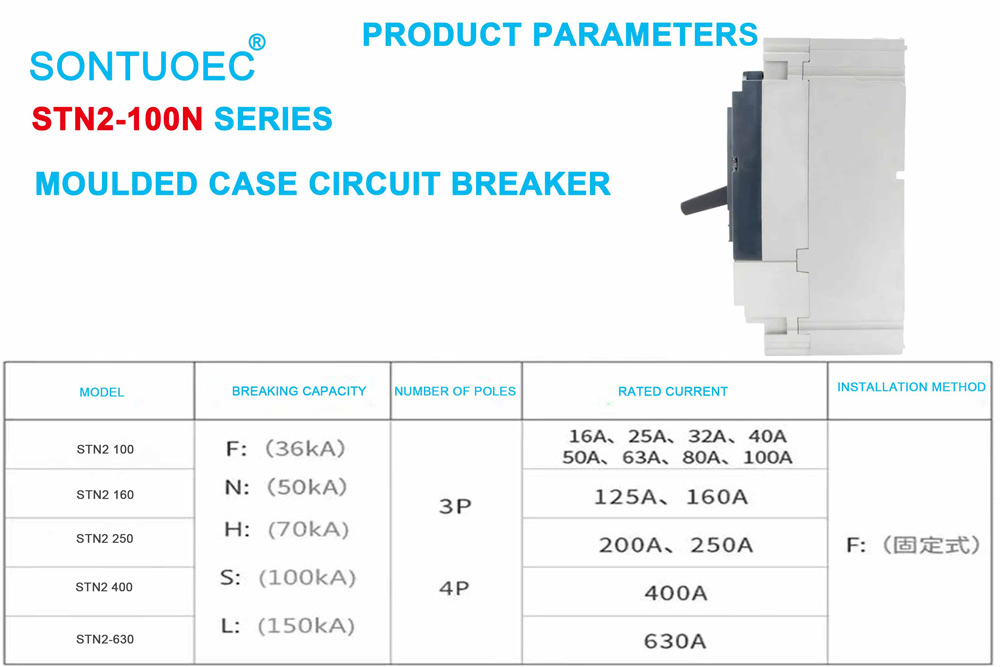

Спецификации |
STN2-100 |
STN2-160 |
STN2-250 |
STN2-400 |
STN2-630 |
|||||||||||||||
Ток рамы (а) |
100 |
160 |
250 |
400 |
630 |
|||||||||||||||
Количество полюсов |
3 |
4 |
3 |
4 |
3 |
4 |
3 |
4 |
3 |
4 |
||||||||||
Окончательная пропускная способность (ICU, ка |
F |
N |
H |
F |
N |
H |
F |
N |
H |
F |
N |
H |
F |
N |
H |
|||||
AC220 / 240V (от) |
85 |
90 |
100 |
85 |
90 |
100 |
85 |
90 |
100 |
40 |
85 |
100 |
40 |
85 |
100 |
|||||
AC380/415V (Ka) |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
|||||
Оцененное напряжение изоляции |
AC800V |
|||||||||||||||||||
Оцененное рабочее напряжение |
AC690V |
|||||||||||||||||||
Рейтинг тока, тепловая отключение, TMD, а |
63, 80, 100 |
80, 100, 125, 160 |
125, 160, 200, 250 |
- |
- |
|||||||||||||||
Оцененный ток, электронный Стрелка, микрофон, а |
40, 100 |
40, 100, 160 |
100, 160, 250 |
250, 400 |
250, 400, 630 |
|||||||||||||||
Вспомогательный, бдительный, ошибка Аксессуары |
Или/sd/sde/sdx |
|||||||||||||||||||
Шунт и под катушками напряжения |
MX/Mn |
|||||||||||||||||||
Механическая жизнь |
50000 |
40000 |
20000 |
15000 |
15000 |
|||||||||||||||
Электрическая жизнь |
30000 |
20000 |
10000 |
6000 |
4000 |
Безопасный выключатель MCCB 3P/4P отражает новейший принцип тока и технологию производства, характеризующуюся компактными структурами, полной модуляризацией, высоким разрывом и нулевым флэш -нера. Выключатель схемы оснащен перегрузкой, короткой замыканием и устройством защиты от недостатки, чтобы защитить оборудование для схемы и источника питания от повреждений.
Биполярная конструкция: MCCB 3P/4P имеет биполярную конструкцию, что означает, что он может контролировать как ноль, так и огненные провода одновременно, обеспечивая безопасность и стабильность цепи.
Высокая точность: с высокой функцией обнаружения тока тока он может точно определить ситуацию с неисправностью в цепи и вовремя отключить цепь.
Высокая надежность: изготовленная с помощью передовых технологий и материалов, она обладает высокой надежностью и стабильностью и может нормально работать в различных суровых условиях.
Легко установить и поддерживать: разумный дизайн, простой в установке и в то же время прост в обслуживании и замене, снижая затраты пользователя на эксплуатацию и обслуживание.
Международные стандарты
IEC60947-1: Общие правила
IEC60947-2: автоматические выключатели
IEC60947-4: контакторы и моторные стартеры;
IEC60947-5.1: устройства выключателя управления и элементы переключения; Компоненты автоматического управления.
Национальные стандарты
GB14048.1: Общие правила
GB14048.2: автоматический выключатель
