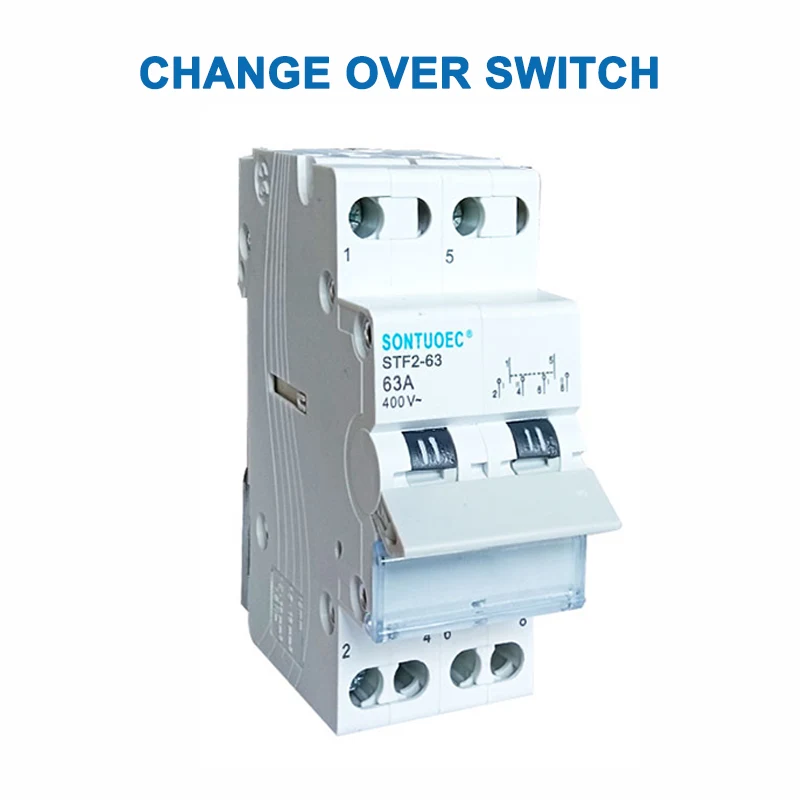

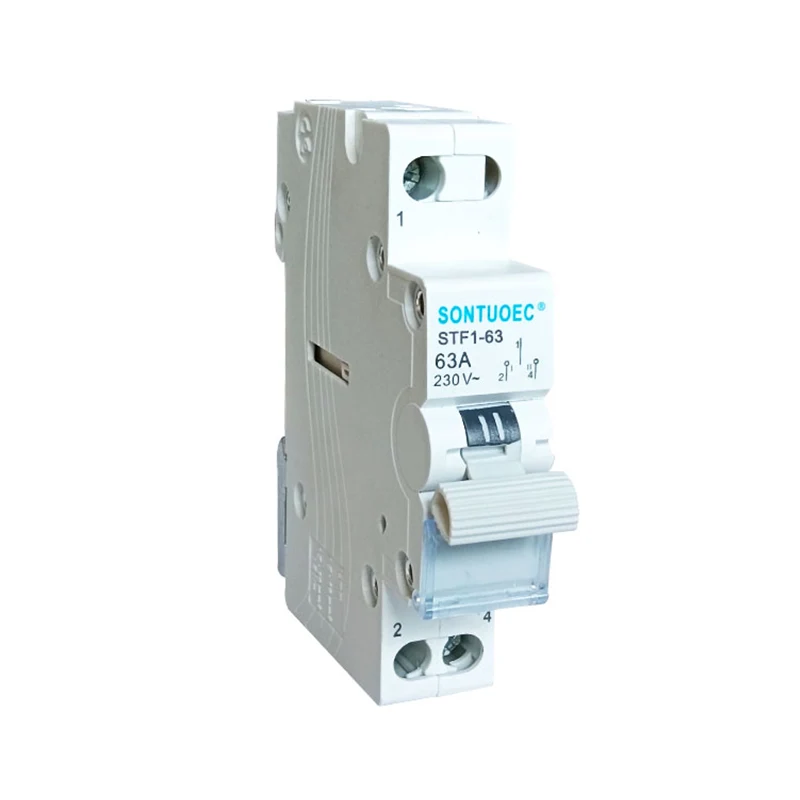

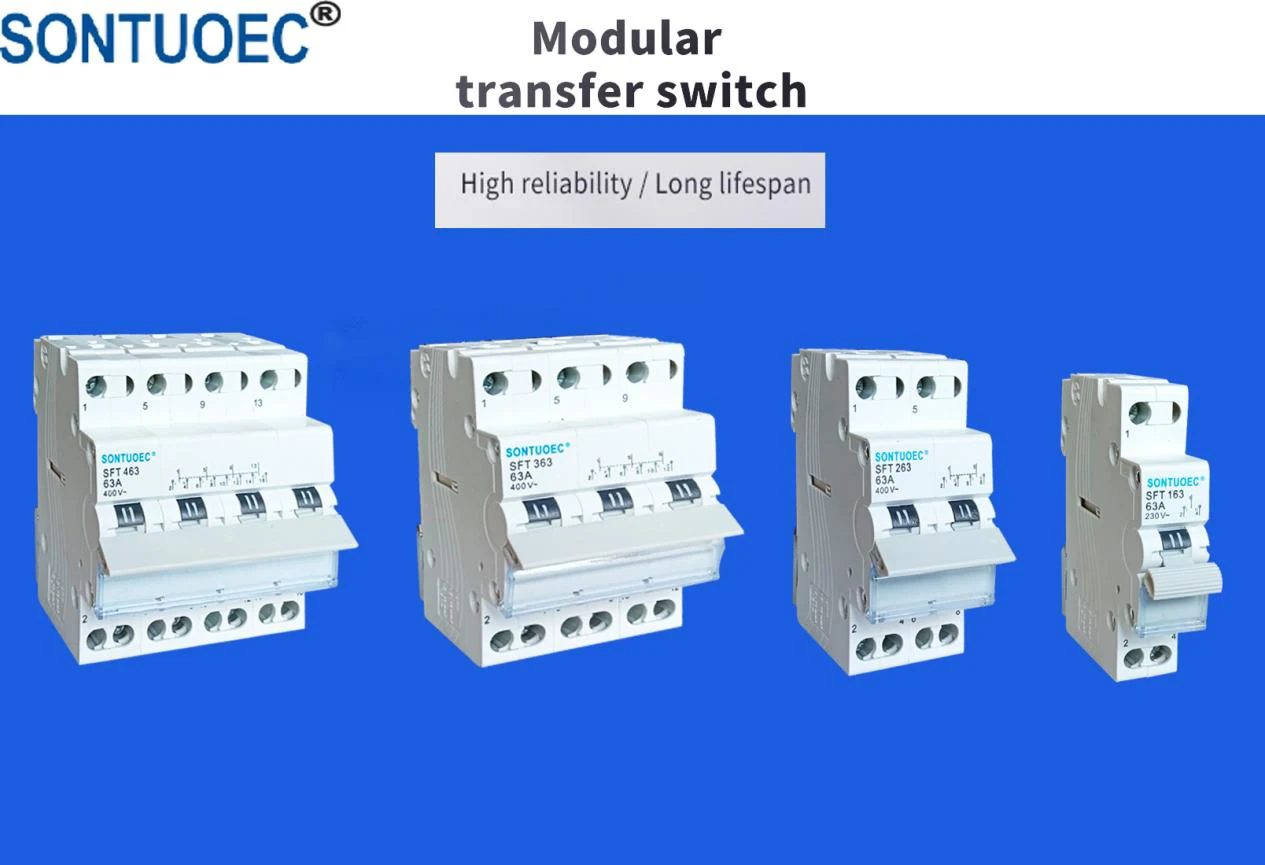

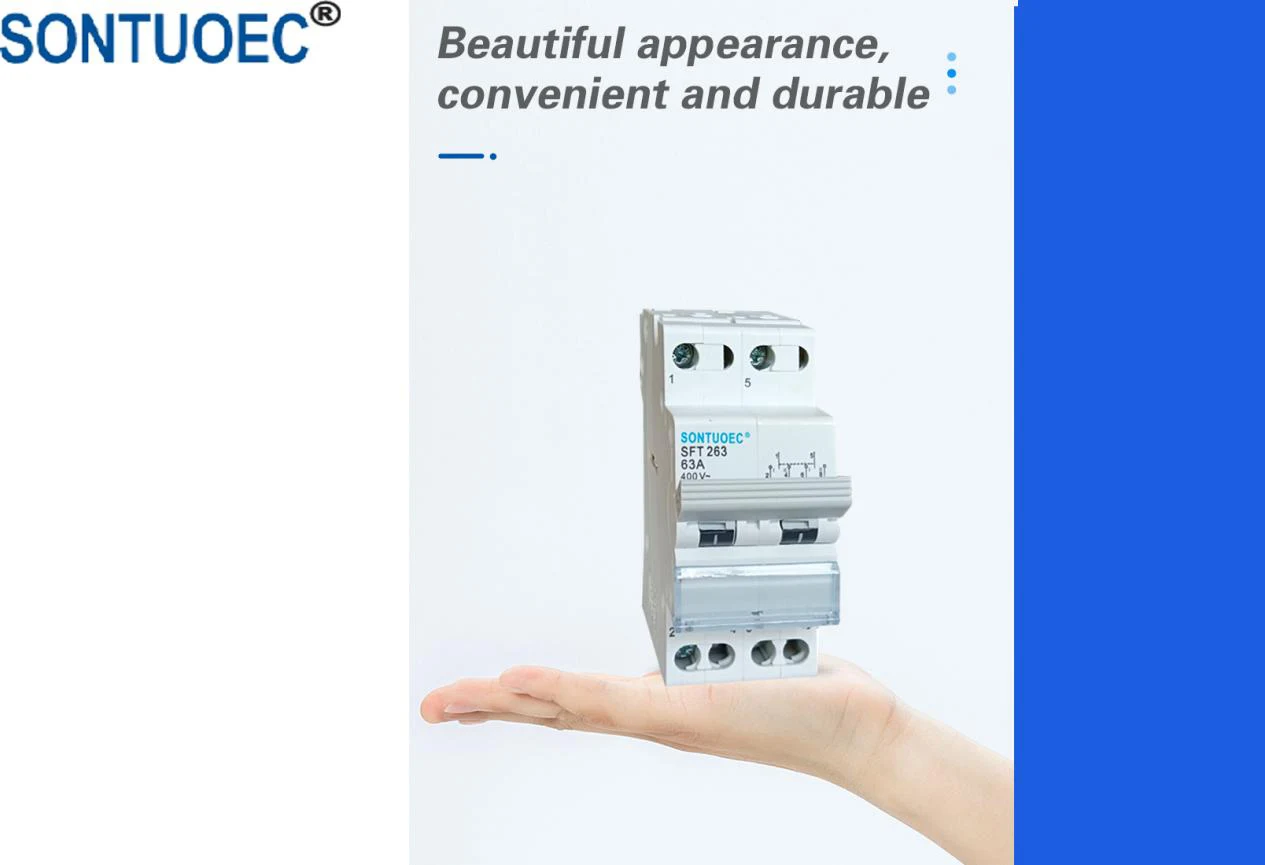

Ручное изменение по переключанию - это переключатель с двумя или более позициями, которым можно работать вручную для изменения состояния соединения схемы. Он обычно используется в приложениях, где необходимо выбрать различные пути схемы, такие как переключение питания резервного копирования, управление запуска и остановки оборудования и т. Д.

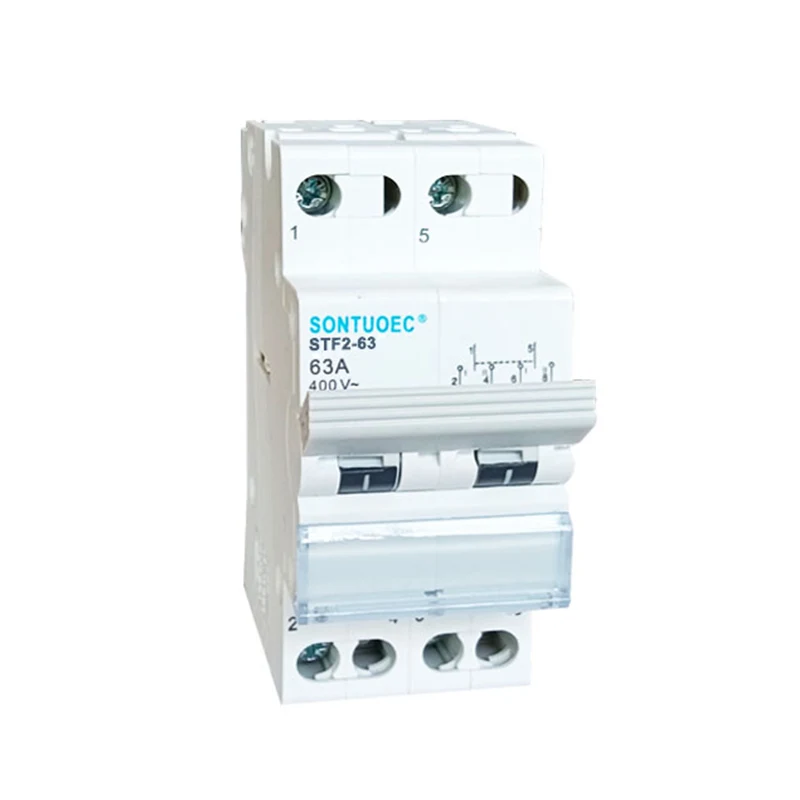

ЭЛЕМЕНТ |
SFT2-63 |
Рабочий ток с рейтингом |
16,20,25,32,40,63a |
Полюс |
1p, 2p, 3p, 4p |
Оцененное рабочее напряжение |
230/400 В. |
Контроль напряжения |
AC230V/380V |
Оцененное напряжение изоляции |
AC690V |
Время передачи |
≤2 с |
Частота |
50/60 Гц |
Операционная модель |
Руководство (I-O-II) |
Уровень ATS |
CE |
Механическая жизнь |
10000 раз |
Электрическая жизнь |
5000 раз |
Принцип работы
Принцип работы переключателя ручного реверса относительно прост. Он содержит один или несколько наборов контактов, которые подключены к разным цепям в разных положениях. Когда ручка или ручка работает, контакты перемещаются вместе с ней, тем самым изменяя состояние схемы.
Переключатели ручного реверса доступны в различных типах и конфигурациях, следующие являются общими:
Однополюсные, однополосные (SPST) переключатели: имеют только один контакт для подключения или отключения схемы.
Переключатели с одним полюсом двойного броска (SPDT): имеют один общий контакт и два дополнительных контакта, которые могут быть переключены вручную на две разные схемы.
Переключатели с двойным полюсом двойного броска (DPDT): иметь два независимых однополюсных переключателей с двумя разрядами, которые могут одновременно переключать две схемы.
Кроме того, ручные переключатели могут быть классифицированы в соответствии с такими параметрами, как метод установки, номинальное ток и номинальное напряжение.
Переключатели ручного реверса широко используются в различных ситуациях, когда требуется переключение ручного переключения схемы, например:
Вспомогательное переключение питания: в системах питания, когда основной источник питания сбой, переключатель реверсийного переключателя ручного обращения может использоваться для переключения на резервный источник питания для обеспечения непрерывной работы оборудования.
Управление началом и остановкой оборудования: в системах управления промышленной автоматизацией ручные переключатели обычно используются для запуска оборудования и контроля запуска оборудования.
Тестирование и отладка схемы: во время тестирования и отладки схемы переключатели ручного реверса могут использоваться для выбора различных путей схемы для тестирования и анализа.
