Выключатель электрического цепи

Выключатель электрической цепи - это коммутационное устройство, способное переносить и разбивать ток в условиях нормальной или ненормальной цепи. Его основная функция заключается в защите цепи от повреждений, вызванных перегрузками, короткими цепками и другими ненормальными условиями, чтобы обеспечить безопасную и стабильную работу энергосистемы. При перегрузке в цепи происходит короткое замыкание и другие неисправности, выключатель электрической цепи может быстро отрезать ток, предотвратить расширение неисправности и защитить оборудование и личную безопасность.

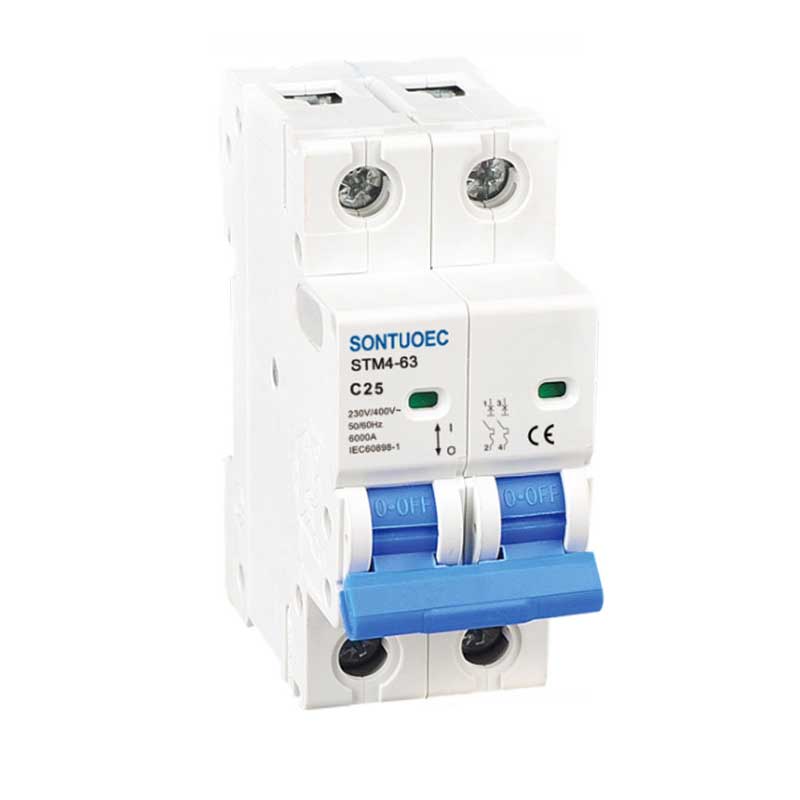

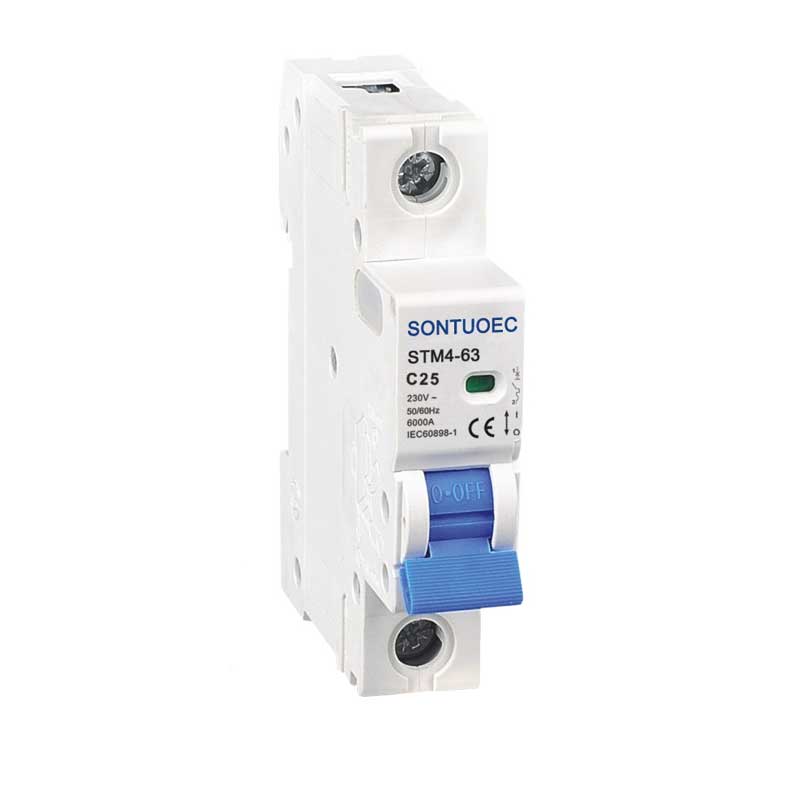

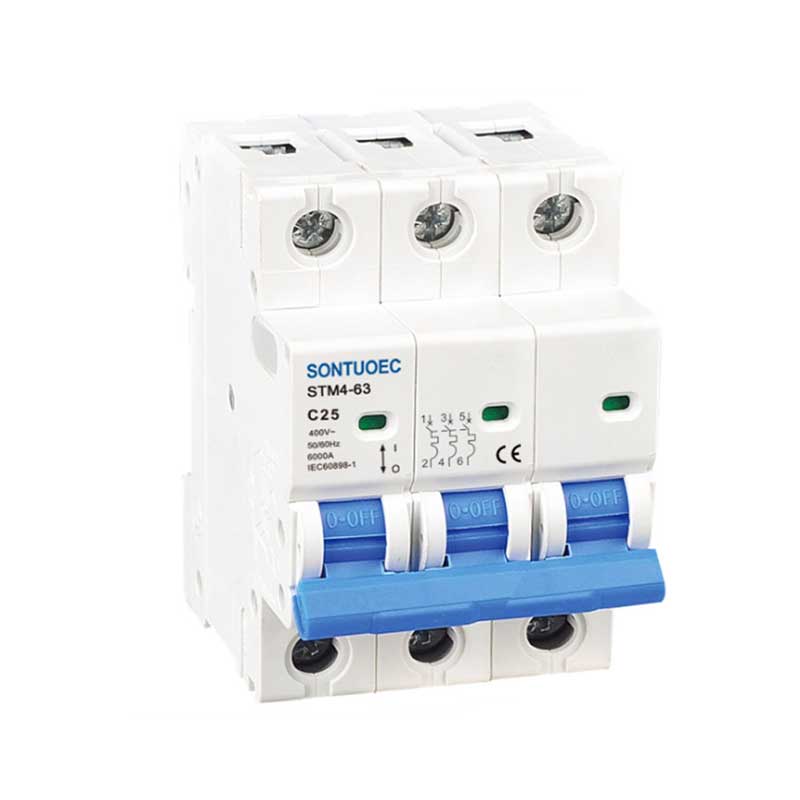

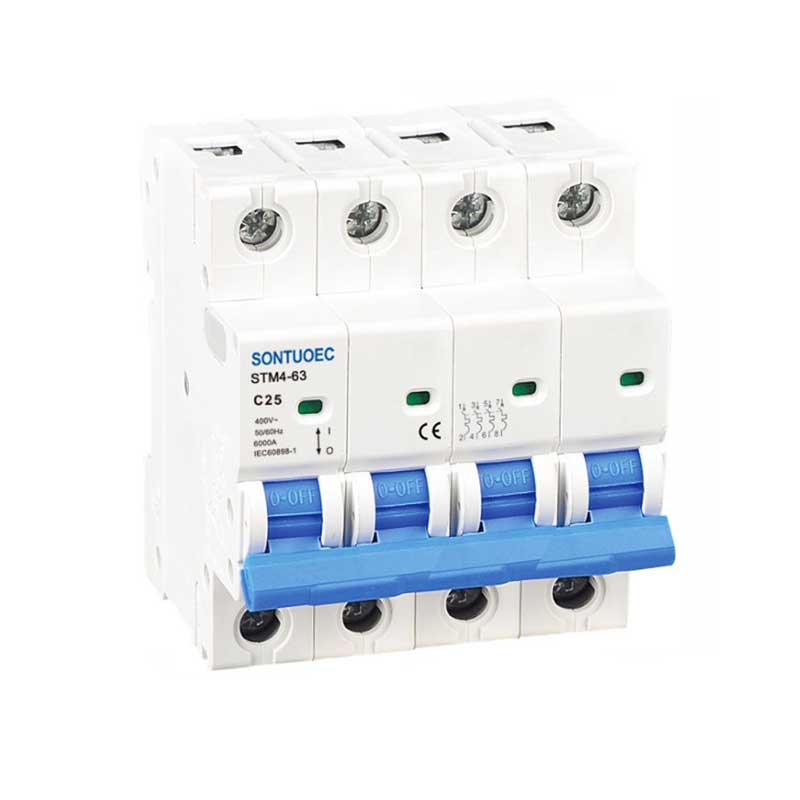

Модель:STM4-63

Отправить запрос

Описание продукта

Модель	STM4-63
Стандартный	IEC60898-1
Полюс	1p, 2p, 3p, 4p
Разрывная емкость	3ka, 4,5ka, 6ka
Рейтинг Ток (в)	1,2,4,610,16,20,25,32,40,50,63A
Рейтинг Напряжение (ООН)	AC230 (240)/400 (415) v
Рейтинг Частота	50/60 Гц
Кривая отключения	B, C, D.
Магнитный выпуски	Беременный кривая: между 3 дюймами в
	C кривая: между 5 дюймом и 10 дюймов
	D кривая: между 10 дюймами до 14 дюймов
Электромеханический выносливость	над 6000 циклов

Принцип работы

Принцип работы выключателей электрических цепи основан на принципах электромагнитной индукции и механической передачи. Когда ток в схеме превышает номинальное значение, тепловой элемент внутри автоматического выключателя будет нагреваться и создавать деформацию биметаля, или электромагнит будет создавать достаточное количество всасывания, чтобы привести к действию механизма отсоединения, тем самым отрезав цепь. Кроме того, автоматический выключатель также имеет устройство для погашения дуги, которое может эффективно погасить дугу, генерируемую при разрыве тока, и предотвратить нанесение вреда дуге оборудования и персонала.

Основные компоненты

Выключатель электрического цепи, как правило, состоит из контактной системы, газовой машины, операционного механизма, нападающего, оболочки и так далее. Контактная система используется для подключения и отсоединения автоматического выключателя; Система погашения дуги используется для погашения дуги, генерируемой при разрушении тока; Рабочий механизм используется для реализации ручной или автоматической работы автоматического выключателя; Tripper - это та часть, которая запускает действие автоматического выключателя в соответствии с ситуацией с ошибкой в цепи; Оболочка используется для защиты внутренней структуры автоматического выключателя и предотвращения внешних помех.
