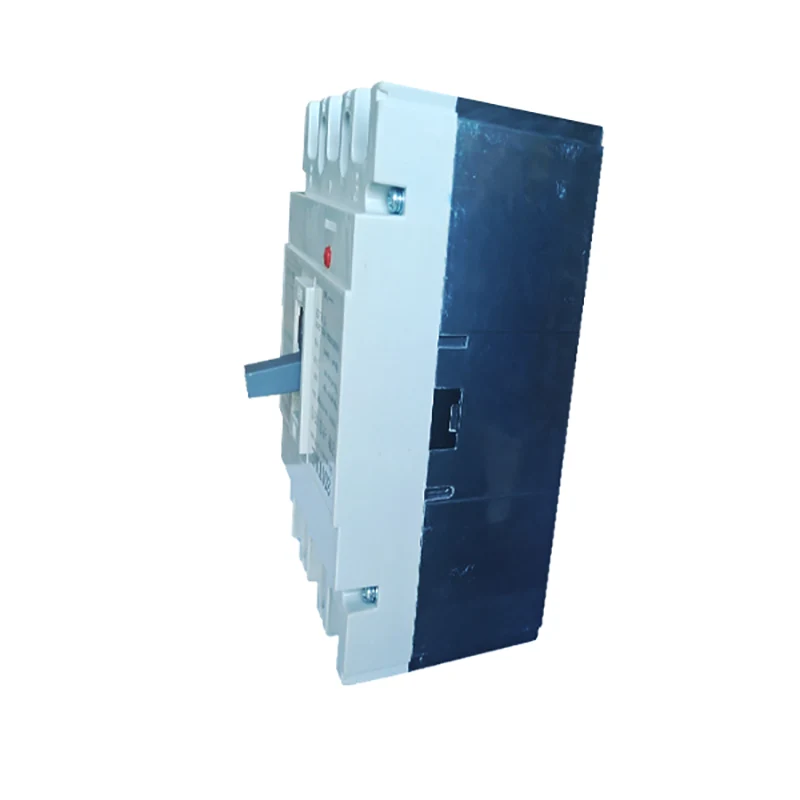

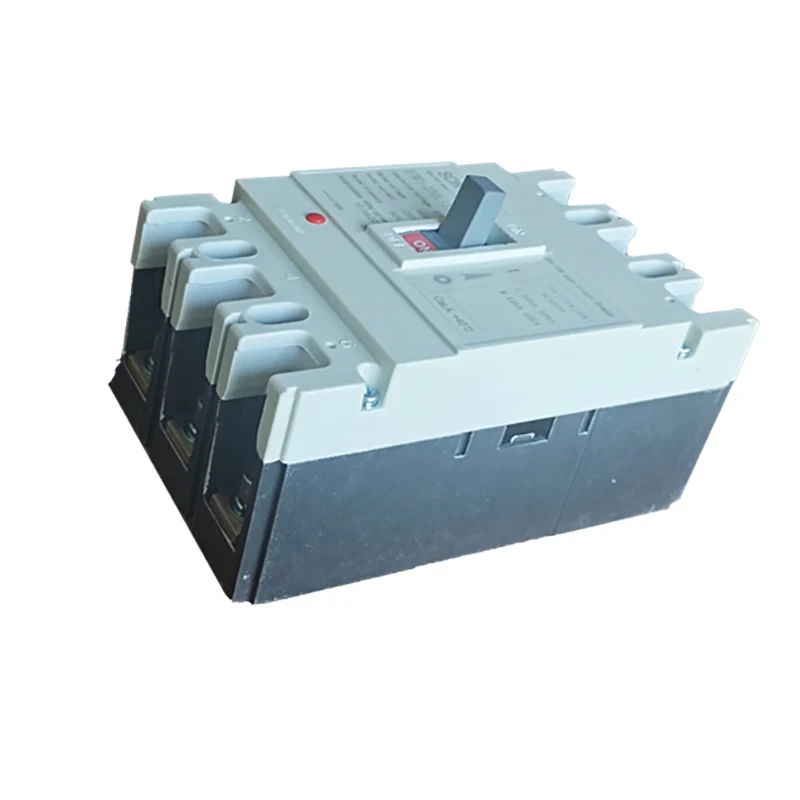

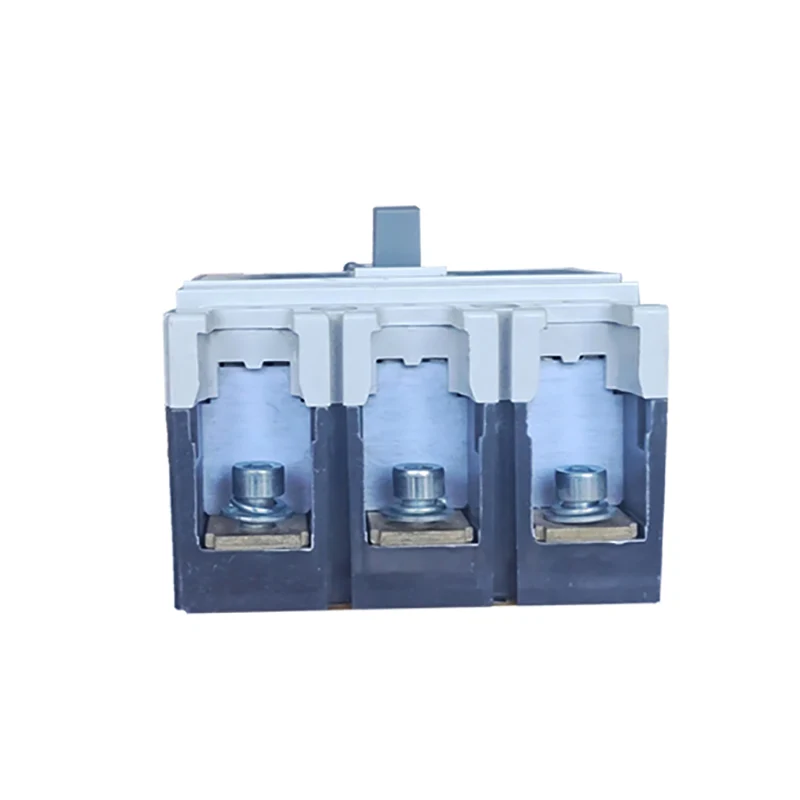

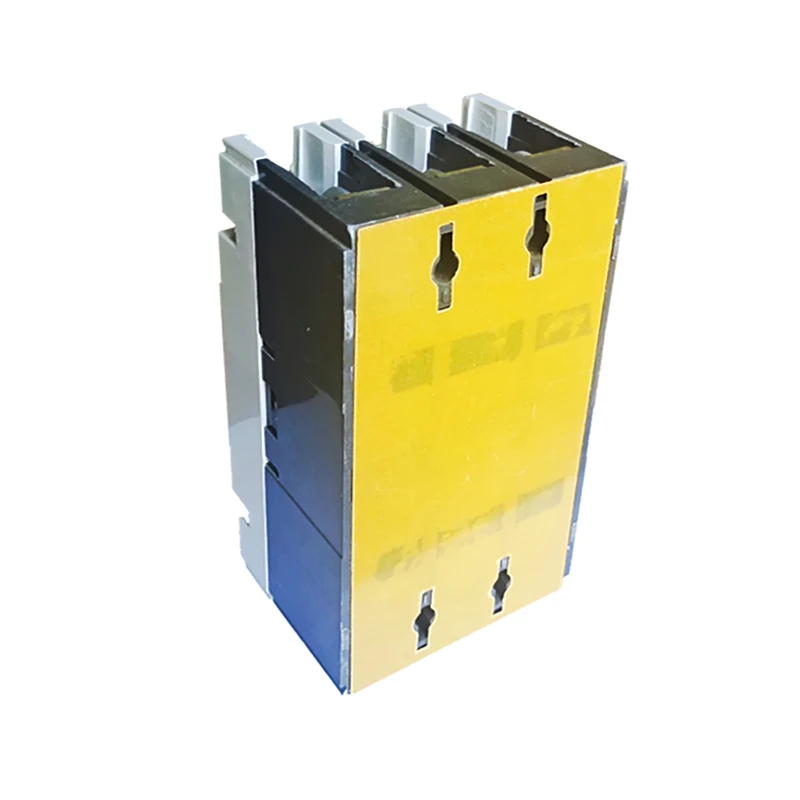

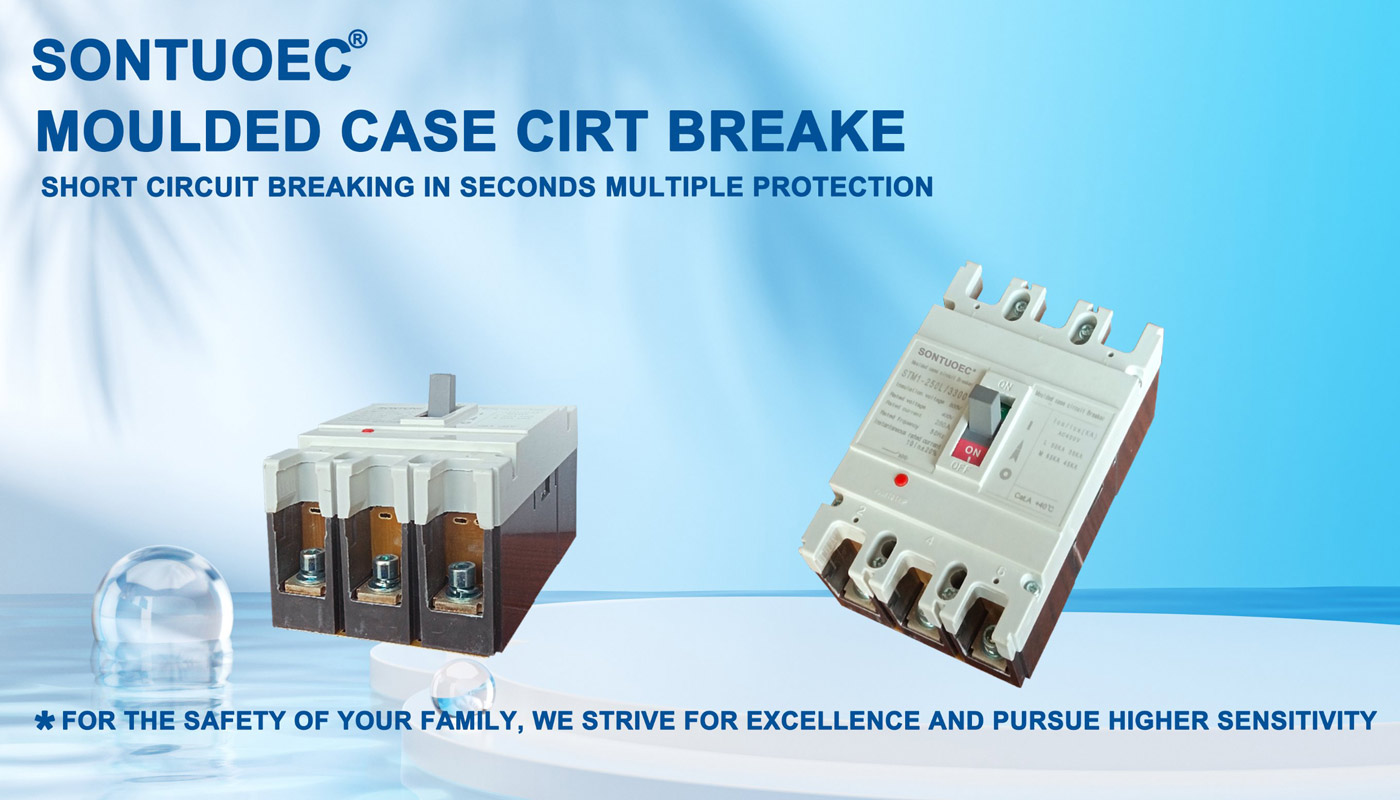

Электрический автоматический выключатель в литом корпусе

Электрический автоматический выключатель в литом корпусе — это вид электрооборудования с функциями защиты, такими как перегрузка, короткое замыкание и пониженное напряжение. Принцип его работы заключается в том, что при нормальных условиях эксплуатации автоматический выключатель находится в замкнутом состоянии, при перегрузке цепи, коротком замыкании или пониженном напряжении и других неисправностях автоматический выключатель автоматически отключит цепь, чтобы защитить цепь и безопасность оборудования.

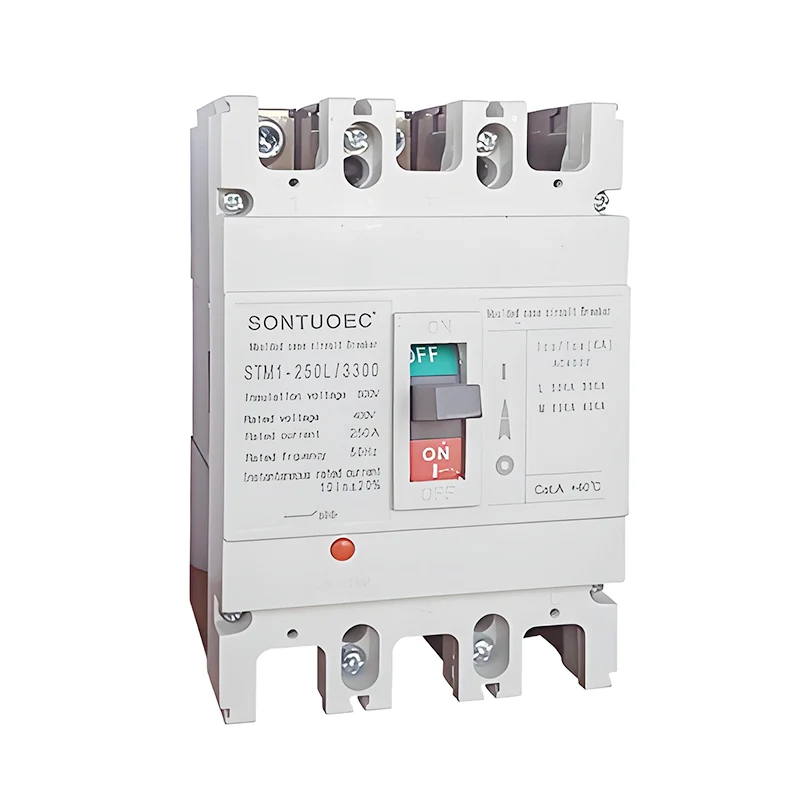

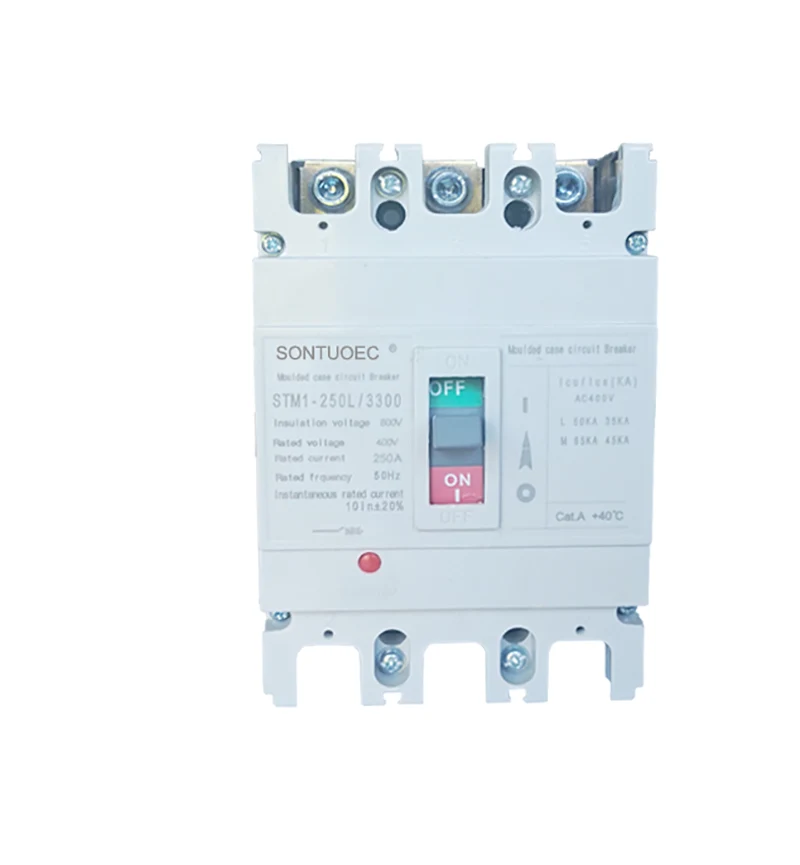

Модель:STM1-250L

Отправить запрос

Описание продукта

Модель		СТМ1-125			СТМ1-250			СТМ1-400			СТМ1-630			СТМ1-800			СТМ1-1250
Номинальный Cortirucus Curert		125			250			400			630			800			1250
Номинальный ток Curert hn(A)		16,20,25,32,40,50			100 125 140 160,			250 315 350 400			400 500 630			630 700 800			80 010 001 250
		63,80,100,125			180 200 225,25
Номинальное рабочее напряжение Ue(V)DC								500 550,7			501 000
Номинальное напряжение UKV)		1000			1000			1500			1500			1500			1500
Уимп(КВ)
Тестовое напряжение одна минута (V)		3500			3500			3500			3500			3500			3500
Разрывная способность (КА)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ку(1cs=75%ку)	250 В	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500В	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750В	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000В	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Механический Он	Время	7000			7000			4000			4000			2500			2000
Электрическая жизнь	Время	2000			2000			1000			1000			800			600
Время перерыва (мс)		20			20			20			20			20			20
Место установки		Любое место
емкость болатора		да
Стандартный		ИЭК 60947-2, ИЭК60947-1, ГБ 14048, ГБ 14048-2
Температура (С)		25℃-50℃
Степень защиты		б20
Аксессуар		ОФ/СД/MX
Расстояние дуги (мм)		250

Модель НЕТ.	СТМ1-250Л/3300
Дугогасящая среда	Воздух
СТАНДАРТ:	МЭК 60947-2
Структура	MCCB
Тип	Корпус Moulede Схема Выключатель
Сертификация	CE
Разрешения	CE, ISO9001
Срок поставки	Внутри 20 дней
Спецификация	63А-630А
Источник	Вэньчжоу Чжэцзян
Производственная мощность	2000 штук/неделю
Скорость	Нормальный тип Автоматический выключатель
Установка	Зафиксированный
Количество полюсов	3П 4П
Функция	Обычный автоматический выключатель, Защита от отказа выключателя, Защита от перегрузки по току
Цена	Фабрика Цена
Гарантийный срок	12 месяцев
Транспортный пакет	Внутренний Коробка/картонная коробка
Торговая марка	SONTUOEC, WZSTEC, SONTUNE, IMDEC
Код ТН ВЭД	8536200000

Структура и характеристики

Конструкция: электрический автоматический выключатель в литом корпусе обычно состоит из контактной системы, системы гашения дуги, рабочего механизма, бойка, корпуса и других частей.

Функции:

Обладает высокой отключающей способностью и хорошей динамической термической стабильностью.

Корпус изготовлен из огнестойкого, дугостойкого изоляционного материала с высокими показателями безопасности.

Рабочий механизм гибок и надежен, поэтому пользователям удобно управлять вручную или электрически.

Разъединитель имеет множество функций защиты и может выполнять соответствующие действия в зависимости от различных неисправностей цепи.

Функция и использование

Функция: Электрический автоматический выключатель в литом корпусе имеет различные защитные функции, такие как защита от перегрузки, защита от короткого замыкания, защита от пониженного напряжения и защита от утечки. Среди них защита от перегрузки означает, что при перегрузке цепи автоматический выключатель может автоматически отключить цепь, чтобы предотвратить повреждение оборудования из-за перегрева; защита от короткого замыкания означает, что при возникновении короткого замыкания в цепи автоматический выключатель может быстро отключить ток повреждения, чтобы предотвратить пожар и другие несчастные случаи; защита от пониженного напряжения означает, что, когда напряжение источника питания ниже номинального значения, автоматический выключатель может автоматически отключить цепь, чтобы защитить оборудование от повреждения; Защита от утечек означает, что при возникновении утечки в цепи автоматический выключатель может своевременно отключить электропитание для защиты личной безопасности. Защита от утечки означает, что автоматический выключатель может вовремя отключить электропитание при возникновении утечки в цепи для защиты личной безопасности.

Применение: Электрические автоматические выключатели в литом корпусе широко используются в электрических системах в жилых, коммерческих, промышленных и транспортных сферах. В жилом секторе он используется для обеспечения безопасности домашних цепей и электрооборудования; в коммерческой сфере применяется для защиты электросистем крупных зданий и коммерческих помещений; в промышленной сфере применяется для контроля и защиты безопасной эксплуатации заводского оборудования и машин; в транспортной сфере используется для защиты стабильной работы светофоров, железнодорожных сигналов и другого оборудования.
