Выключатель схемы разъединения - это своего рода переключающее устройство, используемое для защиты схемы, когда в цепи, короткая замыкания и другие неисправности, оно может быстро отключить цепь, чтобы не было расширению и повреждения оборудования в цепи. Из -за небольшого размера, легкого веса, легкой установки и других характеристик миниатюрный выключатель цепи широко используется в жилых, коммерческих и промышленных областях в качестве защитного элемента для терминальных приборов.

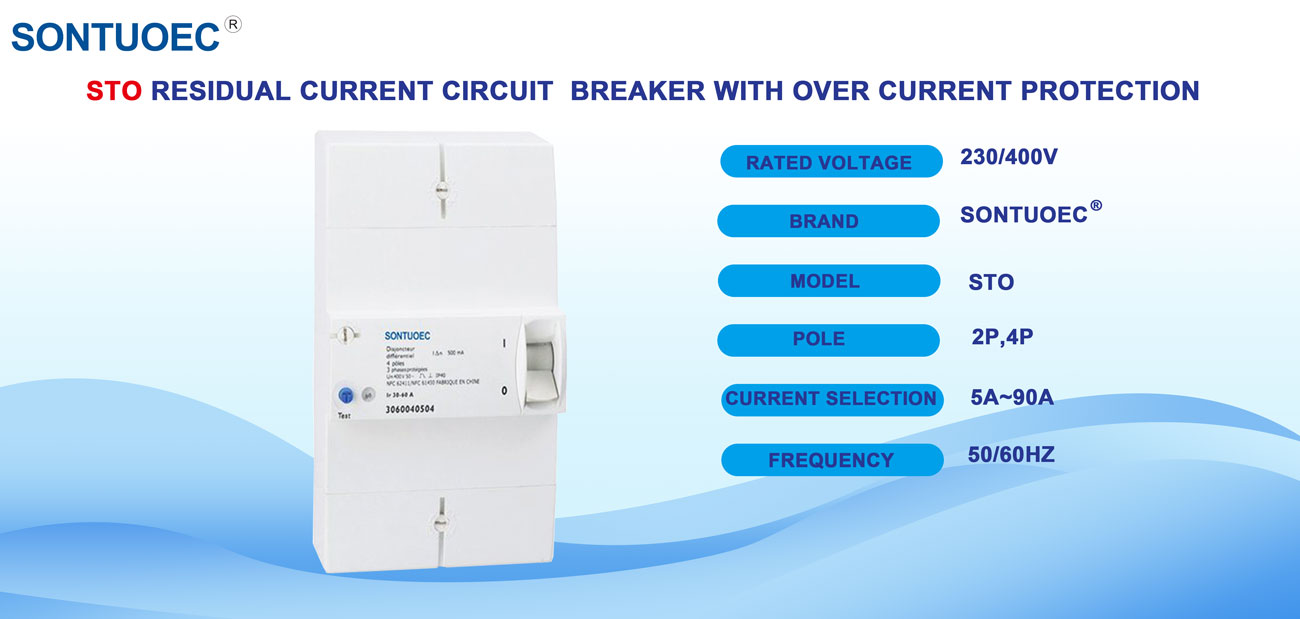

Модель |
Сто |
Стандартный |
IEC61009-1, IEC 60947-2 |
Оценка чувствительности L △ n | 300 500 (MA) |
Полюс |
2p, 4p |
Номинальная емкость короткого замыкания (ICN) |
3KA, 6KA, 8KA |
Рейтинг тока (в) |
5 ~ 15a, 15 ~ 30a, 30 ~ 60a, 60 ~ 90a (регулируемый ток) |
Оцененное напряжение (ООН) |
230/400 В. |
Электромеханическая выносливость |
Более 6000 циклов |
Структура: миниатюрный выключатель цепи обычно состоит из контактной системы, устройства для погашения дуги, рабочего механизма, отключения устройства и оболочки и других деталей. Среди них контактная система используется для подключения и отключения схемы; Устройство дуги используется для погашения дуги при отключении схемы, предотвращая нанесение вреда дуге и персоналу; Рабочий механизм используется для управления автоматическим или автоматическим выключателем цепи вручную; Устройство освобождения используется для автоматического отключения цепи, когда цепь неисправна.
Принцип работы: принцип работы автоматического выключателя миниатюрной схемы основан на тепловых и электромагнитных эффектах тока. Когда ток в схеме превышает номинальное значение, биметал будет согнут и отклоняется путем тепла, освобождая механическую защелку и, таким образом, открывая контакты выключателя цепи. В то же время, электромагнит также будет генерировать всасывание из -за чрезмерного тока, заставляя нападающего работать и отключить цепь.
Преимущества: миниатюрный выключатель схемы имеет преимущества небольшого размера, легкого веса, легкой установки, длительного срока службы и высокой надежности. В то же время он также имеет различные функции защиты, такие как защита от перегрузки, защита коротких замыканий, защита утечки и т. Д., Которые могут обеспечить безопасную работу цепи.
Приложения: миниатюрные выключатели округа широко используются в жилых, коммерческих и промышленных областях. В жилом районе он обычно используется в качестве защитного элемента в распределительной коробке для защиты безопасности домашних цепей; В коммерческих и промышленных районах он используется в качестве защитного элемента для электрического оборудования для предотвращения несчастных случаев, таких как повреждение оборудования и пожар, вызванный сбоем цепи.
