Кривая D MCB миниатюрный выключатель цепи

Соблюдая ряд международных стандартов безопасности и авторитетных сертификатов, Curve D MCB Miniature Suprer обеспечивает надежную защиту для электрических систем и широко используется в различных приложениях, где требуется высокая безопасность и стабильность. При выборе и использовании Curve D MCBS рекомендуется, чтобы выбор был основан на конкретных требованиях к электрической системе и характеристикам нагрузки, а также для соблюдения соответствующих кодов установки и обслуживания.

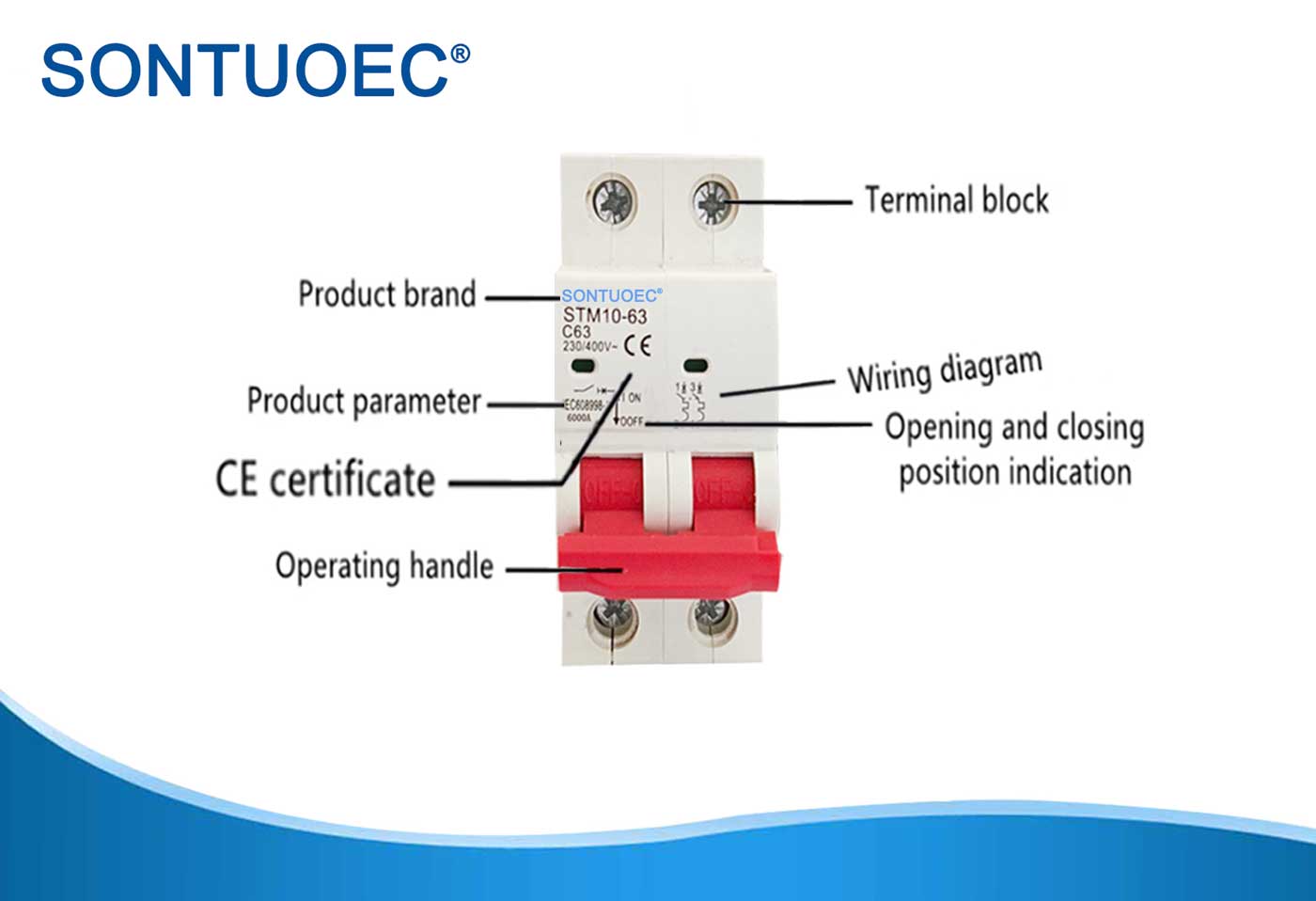

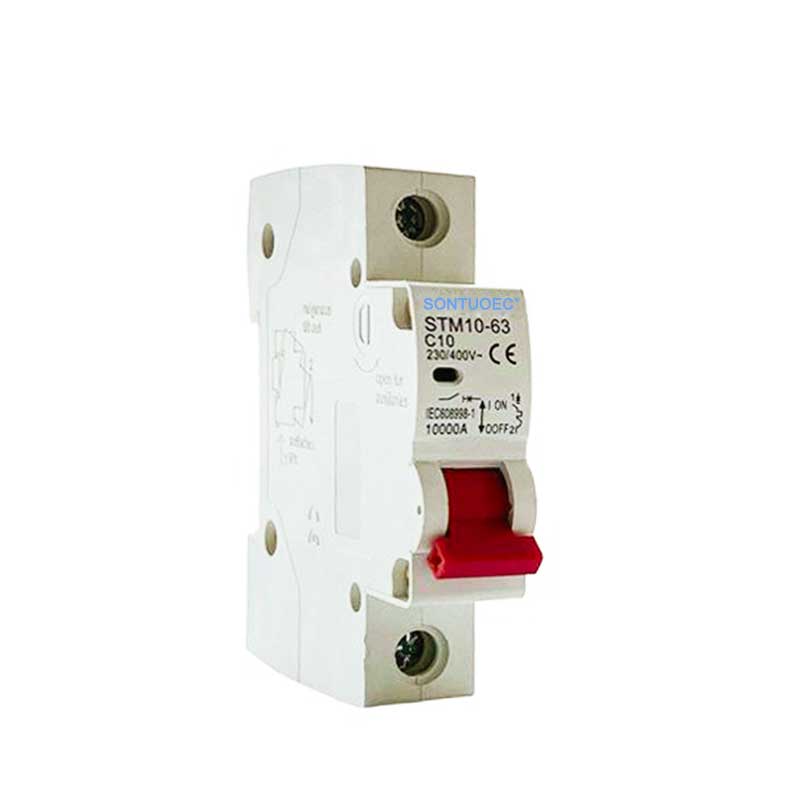

Модель:STM10-63

Отправить запрос

Описание продукта

Стандартный		IEC/EN 60898-1
Электрический функции	Оцененный ток в	A	1,2,4,610,16,20,25,32,40,50,63A
	Поляки	P	1p, 2p, 3p, 4p
	Оценка напряжения UE	V	AC 230/400
	Изоляционное напряжение UI	V	500
	Номинальная частота	Гц	50/60
	Рейтинг разрыва	A	3000, 4500, 6000
	Номинальное импульсное напряжение (1,2/50) UIMP	V	4000
	Диэлектрическое испытательное напряжение в ind.freq.for 1 мин.	Кв	2
	Степень загрязнения		2
	Термомагнитное высвобождение характерно		B, C, D.
Механический функции	Электрическая жизнь	t	4000
	Механическая жизнь	t	10000
	Степень защиты		IP20
	Справочная температура для настройки теплового элемента	ºC	30
	Температура окружающей среды (С среднем ≤35ºC)	ºC	-5 ~+40 (специальное приложение, пожалуйста коррекция температурной компенсации)
	Температура хранения	ºC	-25 ~+70
Установка	Тип соединения терминала		Кабельный/пин-шин
	Размер терминала верхняя часть/снизу для кабеля	мм2	25
		А -й	18-3
	Термильный размер верхней части/дна для шины	мм2	25
		А -й	18-3
	Затягивание крутящего момента	N*m	2
		В--в--	18
	Монтаж		на Din Rail En 60715 (35 мм) с помощью быстрого зажима устройства
	Связь		Сверху и снизу

Характеристики продукта

 Номинальный ток и напряжение: кривая D MCBS подходит для широкого диапазона номинальных токов, таких как 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a и т. Д., А также для рейтинга напряжения, таких как 110v, 220v, 400v и т. Д. и для частоты 50/60hz.

 Характеристики снятия: кривая D MCBS особенно подходит для высоких индуктивных нагрузок и систем распределения, которые генерируют большие нагрузочные токи, такие как электрическое оборудование, которое генерирует импульсные токи, небольшие двигатели и т. Д. Их можно использовать в широком диапазоне применений, таких как системы распределения электроэнергии, системы распределения электроэнергии и системы питания. Его мгновенный ток разрыва обычно в 10-40 раз превышает номинальный ток, что означает, что он может быстро отрезать цепи и защищать оборудование от повреждения во время внезапного увеличения тока.

 Защита от короткого замыкания: D-кривая MCBS обладает высокой пропускной способностью короткого замыкания, такими как номинальная пропускная способность разрыва короткой замыкания 6KA для некоторых продуктов, которые могут надежно защищать цепи от токов короткого замыкания.

 Стандарты и сертификаты безопасности: эти продукты обычно соответствуют ряду международных стандартов безопасности, таких как EN/IEC 60898, AS/NZS 60898.1, IEC60947-2 и т. Д., И получили авторитетные сертификаты, такие как CE, CB, CCC, TUV и т. Д., Чтобы гарантировать, что продукты являются безопасными и надежными.
