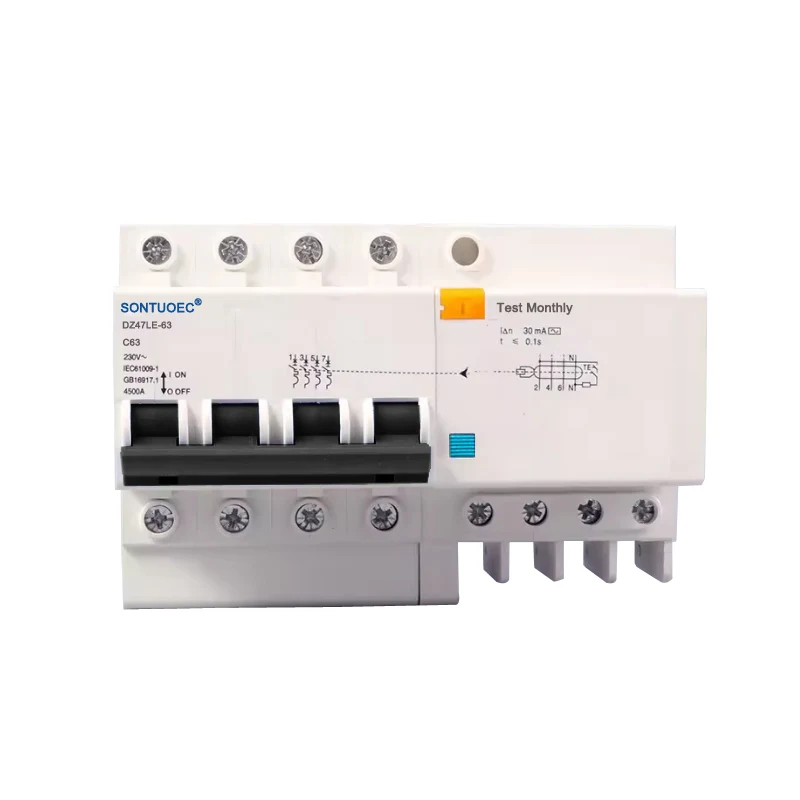

4P АВДТ переменного тока

Тип 4P RCBO AC — это 4-полюсный автоматический выключатель, который сочетает в себе функции защиты от остаточного тока и защиты от сверхтока, специально разработанный для цепей переменного тока (AC). Он может автоматически отключать электропитание при обнаружении остаточного тока (то есть тока утечки) в цепи, чтобы предотвратить электрические пожары и несчастные случаи, связанные с поражением электрическим током. В то же время он также имеет функцию защиты от перегрузки по току, которая может автоматически отключать питание в случае перегрузки или короткого замыкания в цепи для защиты безопасности цепи и оборудования.

Модель:DZ47LE-63

Отправить запрос

Описание продукта

имя	Дифференциальный выключатель с защитой от перегрузки по току
функции	защита от перегрузки/короткого замыкания/утечки

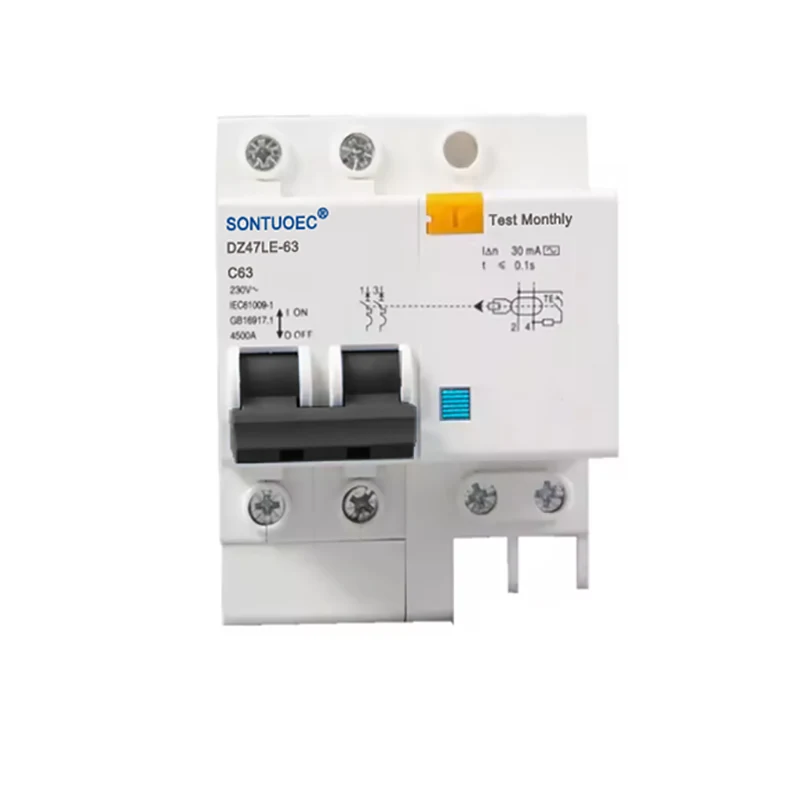

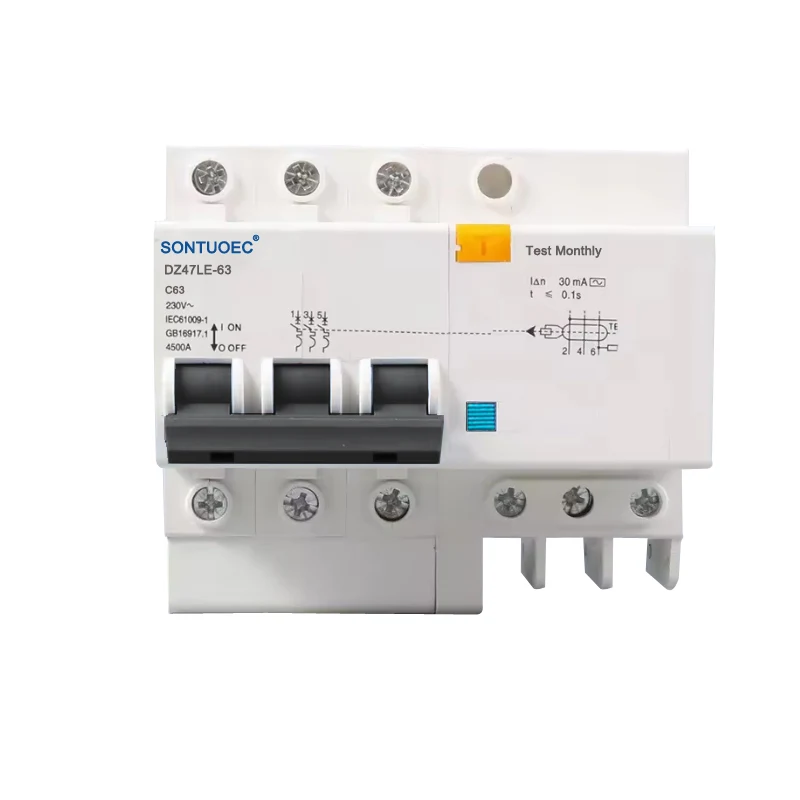

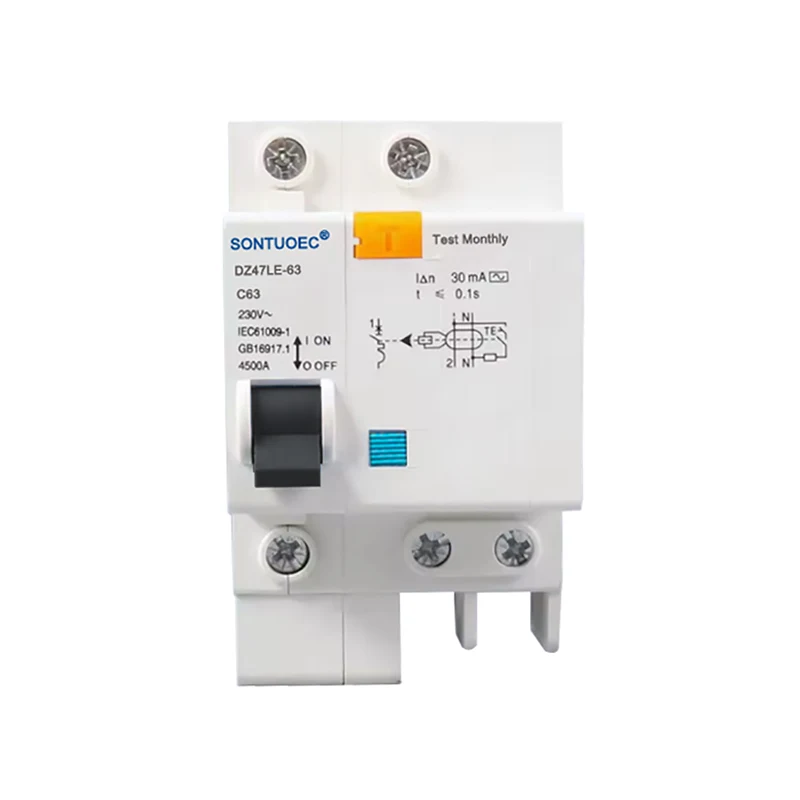

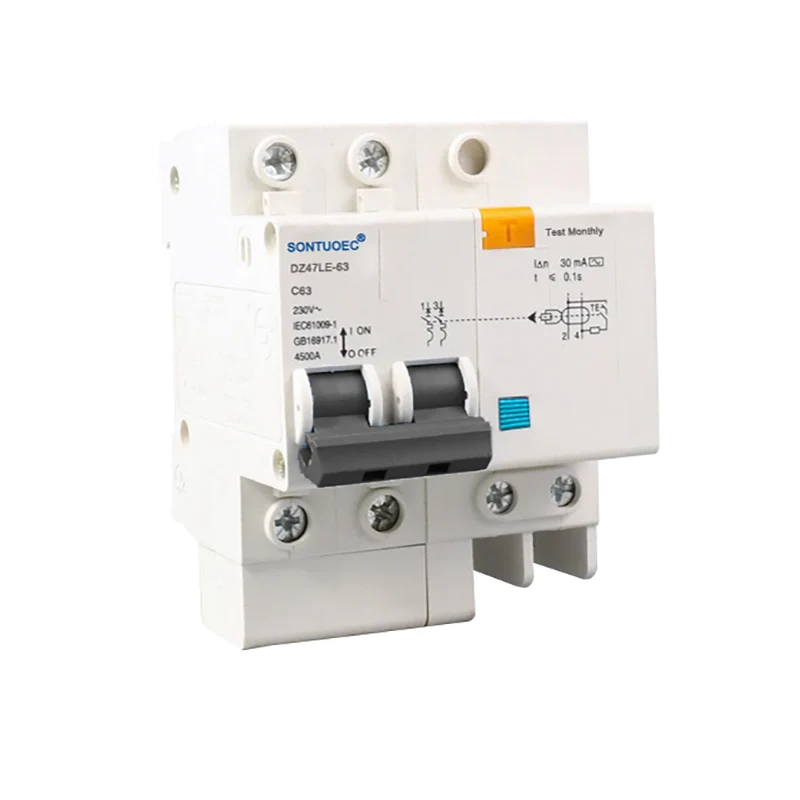

Полюс Нет	1П/2Л, 2П/2Л, 3П/3Л, 3П/4Л 4П/4Л
Разрывная способность	3кА, 4.5КА, 6КА
Номинальный ток (А)	6А, 10А, 16А, 20А, 25А, 32А, 40А, 63А
Номинальный остаточный рабочий ток:	10 мА, 30 мА, 100 мА, 300 мА, 500 мА
Номинальное напряжение (В)	240/415В
установка	тип дин-рейки
стандартный	МЭК61009-1、 ГБ16917-1
сертификация	CE

Принцип работы

Принцип действия 4P АВДТ переменного тока основан на векторной сумме токов и электромагнитных принципах. Когда токи в цепи на пожарном (L) и нулевом (N) проводах не равны по величине, векторная сумма токов в первичной обмотке цепи трансформатора не равна нулю, что создает наведенное напряжение во вторичной обмотке. Это наведенное напряжение добавляется к электромагнитному реле, генерируя ток возбуждения, создающий обратную силу размагничивания. Когда ток повреждения достигает значения рабочего тока АВДТ, эта обратная сила размагничивания заставит якорь внутри электромагнитного реле отсоединиться от ярма, заставляя рабочий механизм сработать и разомкнуть цепь тока повреждения.

Электронный автоматический выключатель с защитой от утечки на землю серии DZ47LE-63 подходит для однофазных жилых цепей переменного тока частотой 50/60 Гц, номинальным напряжением 230 В и номинальным током 6–63 А; 400 В для трехфазной сети переменного тока 50/60 Гц. Он может защитить цепь от перегрузки и короткого замыкания. Преимуществом этого продукта является малый объем, высокая отключающая способность, провод под напряжением и нулевая линия отключаются одновременно, что также защищает человека от поражения электрическим током в случае обратного подключения пожарного провода и нулевой линии.

Он соответствует стандарту IEC61009-1,GB16917.1.

Особенность:

1). Обеспечивает защиту от поражения электрическим током, замыкания на землю, тока утечки;

2). Обеспечивает защиту от перегрузки, короткого замыкания и перенапряжения;

3). Малый объем, высокая отключающая способность; провод под напряжением и нулевая линия отсекаются одновременно;

4). Небольшой размер и вес, простота установки и подключения, высокая и долговечная производительность.

5). Обеспечьте защиту от неправильного срабатывания, вызванного мгновенным напряжением и мгновенным током.

Особенности и преимущества

Многофункциональная защита: тип 4P RCBO AC сочетает в себе защиту от остаточного тока и защиту от перегрузки по току, обеспечивая комплексную защиту цепей и оборудования.

Высокая чувствительность: высокочувствительная защита от внезапного включения или медленного нарастания остаточного синусоидального переменного тока обеспечивает развязку.

Широкий спектр применения: подходит для цепей переменного тока в бытовых, промышленных и коммерческих системах распределения электроэнергии, особенно для проводки «один огонь-один ноль».

Простота установки и обслуживания: разумная конструкция конструкции, простота установки и в то же время простота проведения технического обслуживания и капитального ремонта.

Сценарии применения

Тип 4P RCBO AC широко используется для защиты цепей переменного тока в домах, офисах, коммерческих помещениях и промышленных объектах. Он особенно подходит для применений, требующих защиты как пожарного, так и нулевого проводов, таких как цепи освещения, розетки и защита оборудования, такого как двигатели.
