2p 1p+n остаточный автоматический выключатель с защитой от перегрузки
  • 2p 1p+n остаточный автоматический выключатель с защитой от перегрузки2p 1p+n остаточный автоматический выключатель с защитой от перегрузки
  • 2p 1p+n остаточный автоматический выключатель с защитой от перегрузки2p 1p+n остаточный автоматический выключатель с защитой от перегрузки
  • 2p 1p+n остаточный автоматический выключатель с защитой от перегрузки2p 1p+n остаточный автоматический выключатель с защитой от перегрузки
  • 2p 1p+n остаточный автоматический выключатель с защитой от перегрузки2p 1p+n остаточный автоматический выключатель с защитой от перегрузки
  • 2p 1p+n остаточный автоматический выключатель с защитой от перегрузки2p 1p+n остаточный автоматический выключатель с защитой от перегрузки
  • 2p 1p+n остаточный автоматический выключатель с защитой от перегрузки2p 1p+n остаточный автоматический выключатель с защитой от перегрузки

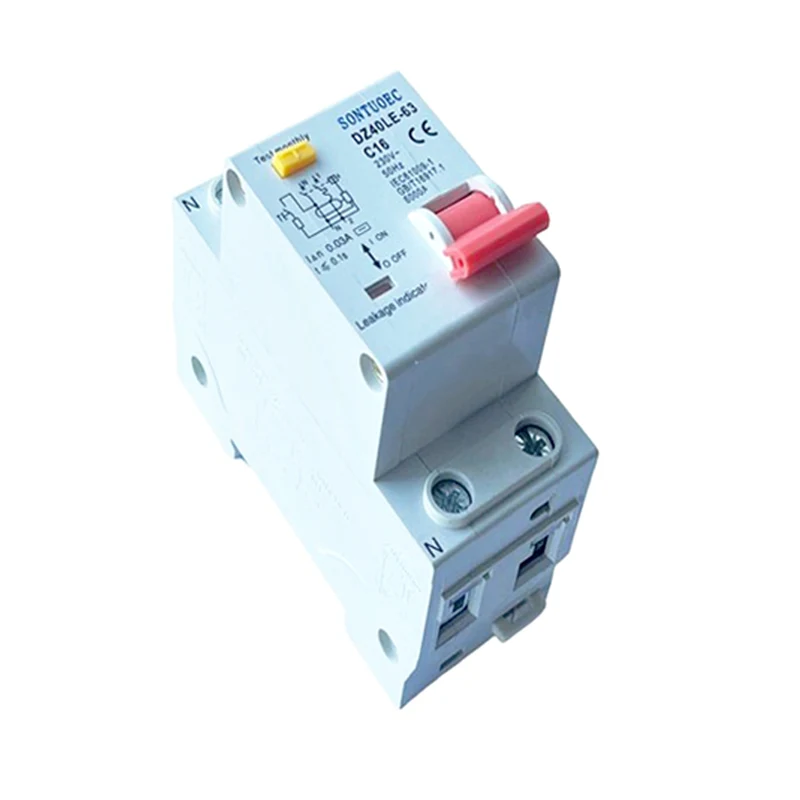

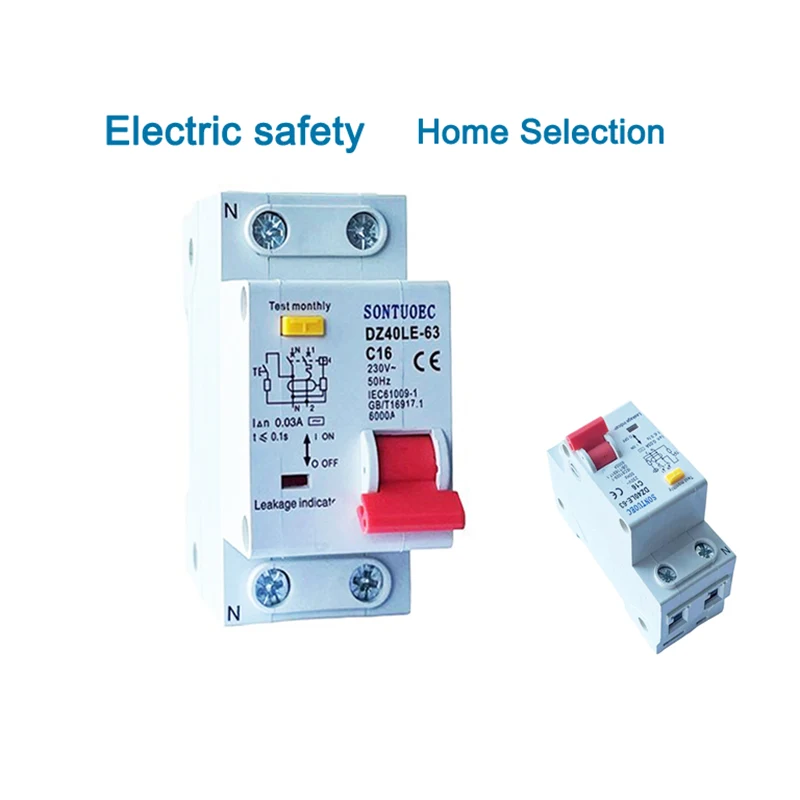

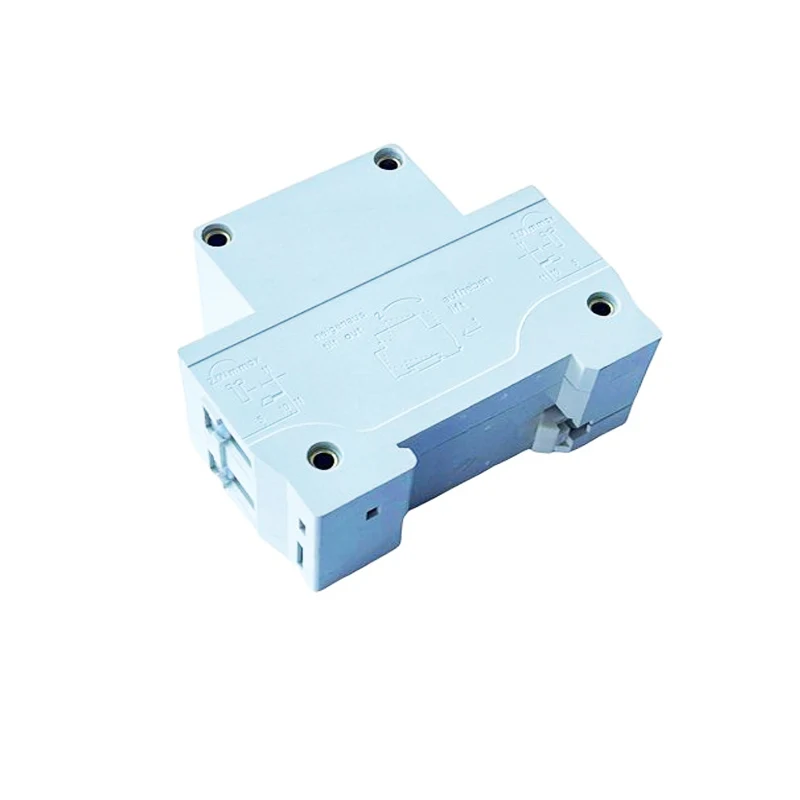

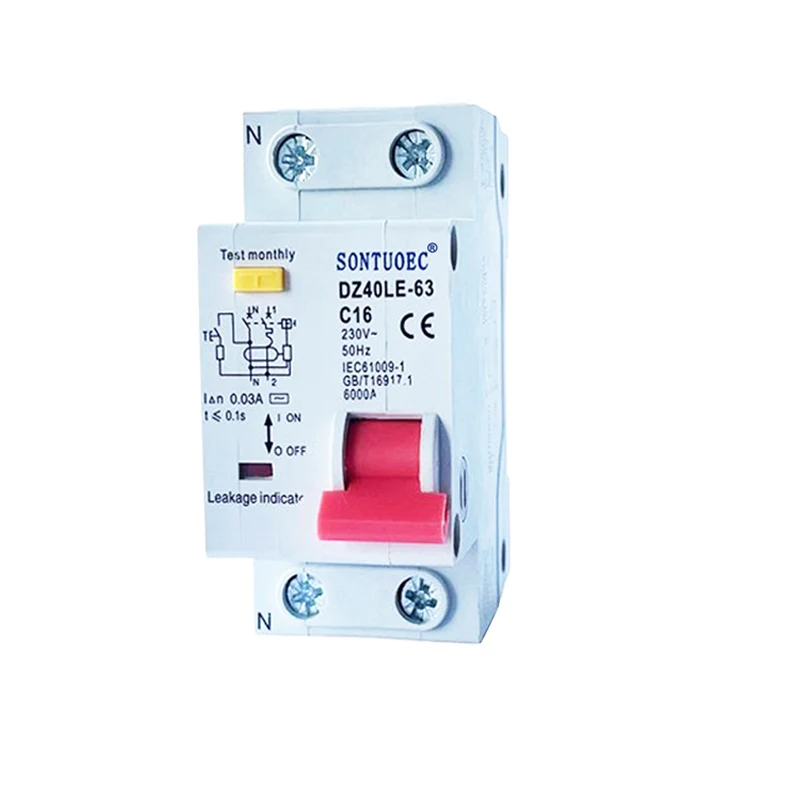

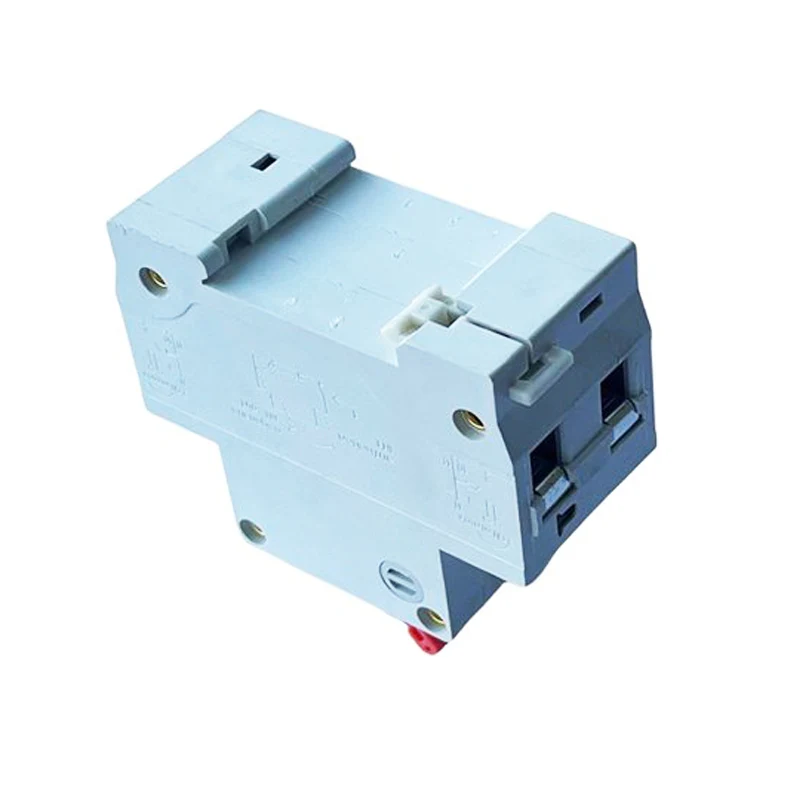

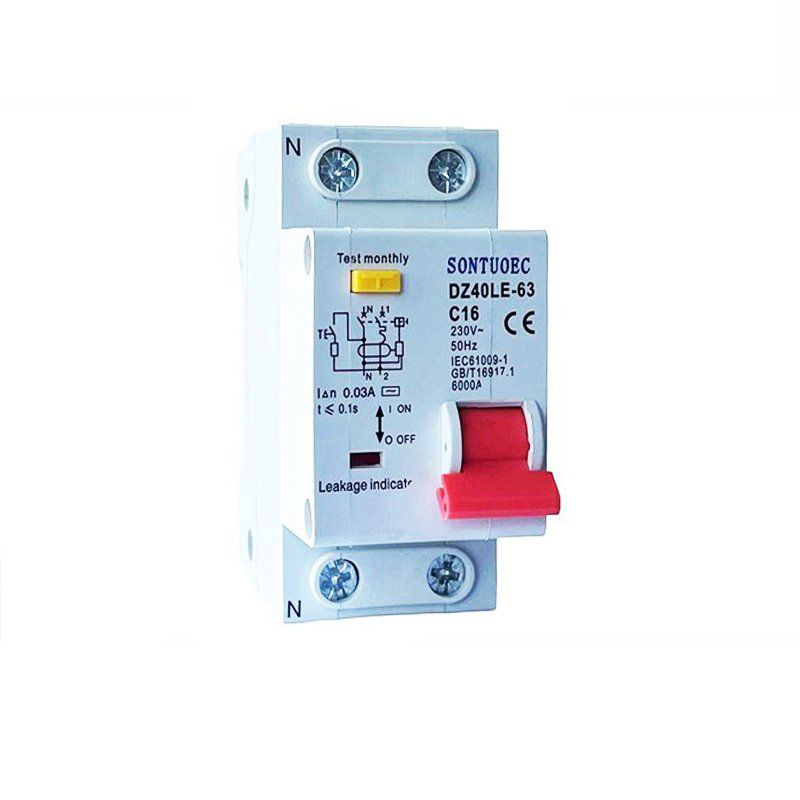

2p 1p+n остаточный автоматический выключатель с защитой от перегрузки

Остаточный выключатель 2p 1p+n остаточного цепи с защитой от перегрузки представляет собой выключатель цепи, который сочетает в себе защиту остаточного тока и защиту от перегрузки. Он способен автоматически отрезать источник питания, когда в цепи обнаруживается остаточный ток (то есть ток утечки) для предотвращения электрических пожаров и личных результатов электрического тока. В то же время, он также имеет функцию защиты от перегрузки, которая может автоматически отключить источник питания, когда цепь перегружена или короткометраточно, для защиты безопасности цепи и оборудования.

Модель:DZ40LE-63

Отправить запрос

Описание продукта

Модель

DZ40LE-63 Электронный тип

Остаточные текущие характеристики

И/и

Полюс нет

1p+n/2p

Рейтинг тока (а)

6a, 10a, 16a, 25a, 32a, 40a, 63a

Оцененное напряжение (V)

240/415V; 230/400V

Оцененный остаточный эксплуатационный ток

10 мА, 30 мА, 100 мА, 300 мА

Оценка условного остаточного короткого замыкания текущий

3ka: 4,5ka: 6ka

Стандартный IEC 61009-1

Электромаханическая выносливость

Более 4000 циклов


Принцип работы

Принцип работы остаточного выключателя 2p 1p+N с защитой от перегрузки основан на векторной сумме токов и электромагнитном принципе. Когда токи на линии L (пожар) и N (ноль) в цепи не равны по величине, векторная сумма токов в основной стороне схемы трансформатора не равна нулю, что генерирует индуцированное напряжение во вторичной боковой катушке. Это индуцированное напряжение добавляется к электромагнитному реле, генерируя ток возбуждения, который создает обратную демавизирующую силу. Когда ток неисправности достигает значения рабочего тока RCBO, эта сила обратного размагничивания приведет к отъезду якоря внутри электромагнитного реле от схемы работы и отключить цепь тока неисправности.


Особенности и преимущества

Многофункциональная защита: 2p RCBO объединяет функции защиты остаточного тока и защиты от перегрузки, которые могут полностью защитить безопасность цепей и оборудования.

Высокая надежность: принятие передовых электронных компонентов и механизма отключения, он обладает высокой надежностью и безопасностью.

Гибкая конфигурация: 2-полюсная конструкция обеспечивает одновременную защиту 1-фазной мощности и нулевой линии, подходящей для различных сложных электрических систем.

Легко установить и поддерживать: разумный конструктивный дизайн, прост в установке и в то же время легко выполнять обслуживание и капитальный ремонт.


Выбор и установка

Выбор: При выборе типа он должен основываться на номинальном напряжении, номинальном токе, короткометражном разрыве и токе действия утечки схемы и других параметров. В то же время количество полюсов и количество текущих цепей RCBO также следует учитывать для удовлетворения потребностей в защите цепи.


Установка: 2p RCBO должен быть установлен в сухом, вентилируемом месте без коррозионного газа и без опасности взрыва. Установка должна гарантировать, что проводка является правильной и надежной, эксплуатационный механизм является гибким и надежным, а установка следует за соответствующими стандартами и кодами.
