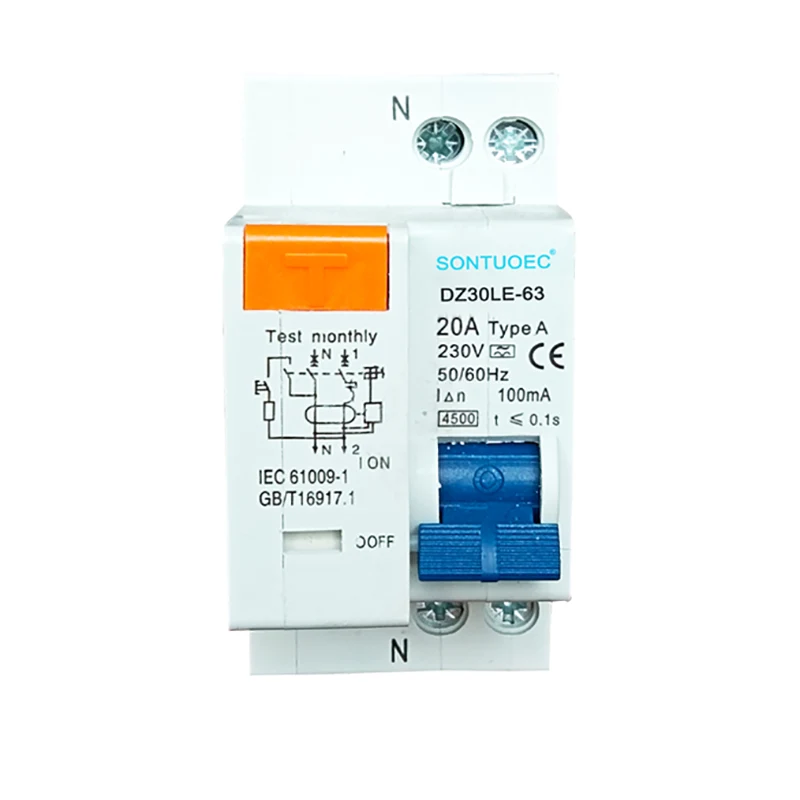

1p+n Электронный тип RCBOIS Специальный тип автоматического выключателя, который использует электромагнитный принцип для обнаружения и отключения остаточного тока (ток утечки) в схеме, что предотвращает электрические пожары и личные результаты амортизатора. В то же время, он также имеет функцию защиты от перегрузки, которая может автоматически отключить источник питания, когда цепь перегружена или короткометраточно, для защиты безопасности цепи и оборудования.
Название продукта |
DZ30L-63 |
|
Модель |
Электронный тип (MCB+RCD) |
|
Полюс |
1p+n |
1p+n |
Рейтинг тока (а) |
6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a |
|
Оценка условного остаточного тока короткого замыкания |
3ka, 4,5ka; 6KA |
|
Стандартный |
IEC61009-1 |
|
Электромаханическая выносливость |
Более 4000 циклов |
|
Оцененный остаточный эксплуатационный ток |
10 мА, 30 мА, 100 мА, 300 мА, 500 мА |
Обнаружение остаточного тока: когда в цепи есть остаточный ток, трансформатор тока нулевой последовательности в RCBO обнаружит этот сигнал и преобразует его в электрический сигнал для обработки.
Обработка сигнала и сравнение: обнаруженный сигнал остаточного тока будет усилен, отфильтрован и обработан, а затем сравнивается со значением тока задания.
Действие Стрелки: когда остаточный ток достигает или превышает значение тока заданного действия, RCBO запустит механизм отключения, чтобы отключить мощность основной цепи.
Электромагнитный
Многофункциональная защита: в дополнение к функции защиты остаточного тока, она также имеет функцию защиты от перегрузки, которая может всесторонне защитить безопасность цепей и оборудования.
Безопасно и надежно: RCBO принимает передовые электронные компоненты и механизм высвобождения, который обладает высокой надежностью и безопасностью.
Простая в установке и обслуживании: структура RCBO разумно спроектирована, простая в установке и в то же время легко выполнять техническое обслуживание и капитальный ремонт.
Эта функция электронного типа 1P+N Electronic Type как комбинация автоматического выключателя и устройства остаточного тока, которые защищают человека от неисправности электричества из-за чрезмерного тока короткого замыкания, тока разлома Земли. Самозащита до максимального тока короткого замыкания 32a или 63a. И соблюдать стандартный IEC/EN 61009.1.
1. Обеспечение защиты от разлома Земли/Тока утечки и функции изоляции
2. Высокий ток с коротким замыканием.
3. Применение к терминалу и контакту с шин -кондиционером/вилкой
4. Оборудованные клеммы подключения к пальцам
5. Аутоматически отсоедините цепь, когда возникает разлом/ток утечки Земли, и превышает номинальную чувствительность
6. Независимо от источника питания и линейного напряжения, а также без внешних помех, колебания напряжения.
